Description
Über dieses Produkt

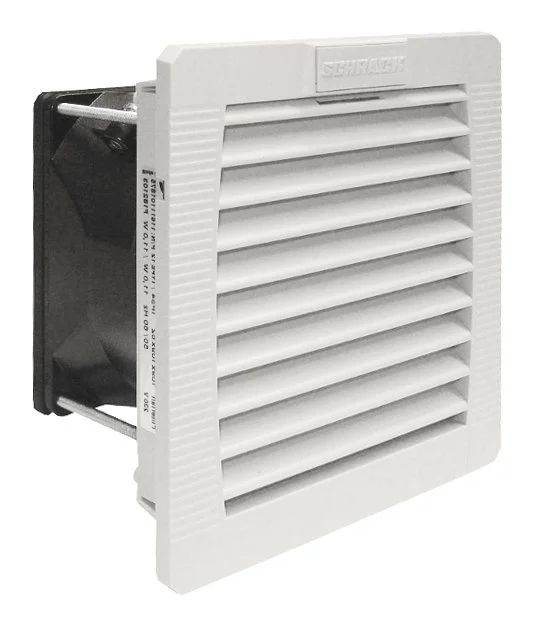

Der Schrack Filterventilator mit den Maßen 252x252x97mm bietet eine Luftleistung von 125m³/h und ist für den zuverlässigen Betrieb in Schaltschränken ausgelegt. Die Einheit verfügt über die Schutzart IP54, besteht aus UV-beständigem, selbstverlöschendem thermoplastischem Kunststoff in RAL7035 und wird mit einer Nennspannung von 230V-AC betrieben. Mit einem Ausschnittmaß von 223x223mm ermöglicht das Gerät eine einfache und werkzeuglose Montage durch einen 4-Ecken-Schnappmechanismus. Die Lüftereinheit ist in der Luftförderrichtung variabel einstellbar, um eine zielgerichtete Kühlung innerhalb von Verteiler- oder Schaltkästen zu gewährleisten. Bei TELA profitieren Sie von einer schnellen Lieferzeit von 1 bis 3 Werktagen und bestellen direkt beim Fachhändler für Elektro- und Haustechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-Ecken-Schnappmechanismus: Ermöglicht eine schnelle, werkzeuglose Montage im Gehäuse.
- Variable Luftförderrichtung: Lüftermotoreinheit um 180° drehbar für flexible Belüftungsszenarien.
- Servicefreundlicher Klappmechanismus: Erleichtert den schnellen Wechsel der Filtermatten bei Wartungsarbeiten.
- Federzugklemmen: Gewährleisten einen zeitsparenden und sicheren elektrischen Anschluss.
- Robuste Konstruktion: UV-beständiger Kunststoff nach UL94VO sorgt für Langlebigkeit im Schaltschrank.
Anwendungsbereiche
- Klimatisierung von industriellen Schaltschränken und Verteilergehäusen.
- Belüftung von elektrischen Schaltanlagen in Umgebungen mit Staubbelastung.
- Einsatz in Gehäusen der Gebäudetechnik zur Abfuhr von Verlustwärme.
Technische Details
| EAN | 9004840539288 |
| CAD-Symbol | M |
| HLief-Artikel Nummer | 11642101875 |
| Ausschnitt | 223x223mm |
| Verlustleistung | 0,90W |
| CAD-external terminals | 1 |
| Optionales Zubehör | IUKM4810–; IUKM4820– |
| Min. Umgebungstemperatur | -40°C |
| Schutzart | IP54 |
| Hersteller | Schrack |
| HxBxT mm | 252x252x97 |
| Verpackungseinheit | 1Stk |
| Einbautiefe | 113mm |
| AUSSCHNITT mm | 223×223 |
| Nutzkühlleistung mit Austrittsfilter IP54 | 33,1W/K |
| Notwendiges Zubehör | IUKNE450–; IUK08566– |
| BEST. NR. | IUKNF4523A |
| Farbe | RAL 7035 (Lichtgrau) |
| Max. Umgebungstemperatur | 55°C |
| Basisbezeichnung | Ventilation |
| Nennspannung | 230V-AC |
| Nutzkühlleistung mit Austrittsfilter IP55 | 31,1 |
| Luftleistung IP54 | 156m³/h |
| Nettogewicht | 1,18kg/Stk |
| BxHxT mm | 252x252x97 |
| Luftleistung IP55 | 145m³/h |
| Type | Ventilator |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IUKNF4523A | EAN: 9004840539288 | Hersteller-Art.-Nr.: 11642101875
Produktinformation
•Filterventilatoren und Austrittsfilter aus thermoplastischem Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
•Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
•Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
•Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (bei IUKNF1523A nicht möglich)
•Schneller elektrischer Anschluss durch Federzugklemmen
•Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4x20) erreicht werden (bei IUKNF1523A nicht möglich)
•Farbe: RAL7035 (Lichtgrau)
Downloads
| Foto: Filterventilator 252x252x97mm (125m³/h), IP54 |
| CAD Zeichnung: Filterventilator 252x252x97mm (125m³/h), IP54 |
| IUKNF4523A Kennlinien: Kühlleistung (links) und statischer Druck (rechts) |
| 3D-Daten (.stp): Filterventilator 252x252x97mm (125m³/h), IP54 |
Suchbegriffe
Verteiler, Schaltkasten, Schaltschranklüfter, Klimatisierung, Ventilator, Ventilation, Filterventilation, Filterlüfter, Schaltschrankventilator, Schaltschrankventilation, Schaltschrankzubehör
Häufig gestellte Fragen
Wie lässt sich die Schutzart des Schaltschrankventilators auf IP55 erhöhen?
Die Schutzart kann von IP54 auf IP55 gesteigert werden, indem eine optionale Faltenfiltermatte mit der Artikelnummer IUKM4x20 verwendet wird. Dies bietet einen höheren Schutz gegen das Eindringen von Staub und Spritzwasser.
Ist der Schaltschranklüfter IUKNF4523A für den Außenbereich geeignet?
Der Ventilator besteht aus UV-beständigem Material, ist jedoch primär für den Einbau in geschlossene Schaltschränke oder Verteilergehäuse konzipiert. Der Einsatz im direkten, ungeschützten Außenbereich sollte aufgrund der Schutzklasse vermieden werden.
Kann die Luftförderrichtung bei diesem Schrack Ventilator geändert werden?
Ja, die Luftförderrichtung ist variabel. Durch ein einfaches Drehen der gesamten Lüftermotoreinheit um 180° kann die Richtung von blasend in den Schrank auf saugend umgestellt werden.
Welche Einbaumaße werden für die Montage dieses Filterventilators benötigt?
Für die Montage des Schaltschrankventilators ist ein Ausschnitt von genau 223x223mm in der Gehäusewand erforderlich. Die Einbautiefe des Gerätes beträgt 113mm.
