Description
Über dieses Produkt
Der Schrack Filterventilator IUKNF3523A mit einer Abmessung von 202x202x87mm sorgt mit einer Luftleistung von 98m³/h für eine zuverlässige Klimatisierung in Schaltschränken. Dieses Modell ist in der Schutzart IP54 ausgeführt und besteht aus UV-beständigem, selbstverlöschendem thermoplastischem Kunststoff in RAL7035. Das Gerät ist für eine Nennspannung von 230V-AC ausgelegt und verfügt über einen patentierten 4-Ecken-Schnappmechanismus für die werkzeuglose Montage. Die Luftförderrichtung ist durch Drehung der Lüftermotoreinheit um 180° variabel einstellbar, wobei der Anschluss über Federzugklemmen erfolgt. Sie können diesen Schaltschranklüfter mit einer Lieferzeit von 1 bis 3 Werktagen bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Montage: Werkzeugloser 4-Ecken-Schnappmechanismus für Zeitersparnis bei der Installation.
- Wartung: Klappmechanismus ermöglicht einen schnellen Wechsel der Filtermatten.
- Flexibilität: Variable Luftförderrichtung durch um 180° drehbare Lüftereinheit.
- Schutzart: IP54 Standard für staub- und spritzwassergeschützte Schaltschrankumgebungen.
- Material: UV-beständiger und selbstverlöschender Kunststoff nach UL94VO.
Anwendungsbereiche
- Klimatisierung von Schaltkästen in industriellen Produktionsanlagen.
- Belüftung von Verteilern in der Gebäudeautomatisierung.
- Kühlung elektronischer Komponenten in Schaltschränken bei Umgebungstemperaturen bis 55°C.
Technische Details
| EAN | 9004840539295 |
| Notwendiges Zubehör | IUKNE350–; IUK08566– |
| HLief-Artikel Nummer | 11632101875 |
| Nutzkühlleistung mit Austrittsfilter IP54 | 23,4W/K |
| CAD-Symbol | M |
| Luftleistung IP54 | 98m³/h |
| BxHxT mm | 202x202x87 |
| Ausschnitt | 177x177mm |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Schutzart | IP54 |
| Hersteller | Schrack |
| AUSSCHNITT mm | 177×177 |
| Luftleistung IP55 | 100m³/h |
| Verpackungseinheit | 1Stk |
| Einbautiefe | 87mm |
| Farbe | RAL 7035 (Lichtgrau) |
| HxBxT mm | 202x202x87 |
| Verlustleistung | 1,00W |
| Max. Umgebungstemperatur | 55°C |
| Basisbezeichnung | Ventilation |
| Nettogewicht | 0,87kg/Stk |
| Nennspannung | 230V-AC |
| BEST. NR. | IUKNF3523A |
| Nutzkühlleistung mit Austrittsfilter IP55 | 15,7 |
| Optionales Zubehör | IUKM4710–; IUKM4720– |
| Type | Ventilator |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IUKNF3523A | EAN: 9004840539295 | Hersteller-Art.-Nr.: 11632101875
Produktinformation
•Filterventilatoren und Austrittsfilter aus thermoplastischem Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
•Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
•Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
•Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (bei IUKNF1523A nicht möglich)
•Schneller elektrischer Anschluss durch Federzugklemmen
•Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4x20) erreicht werden (bei IUKNF1523A nicht möglich)
•Farbe: RAL7035 (Lichtgrau)
Downloads

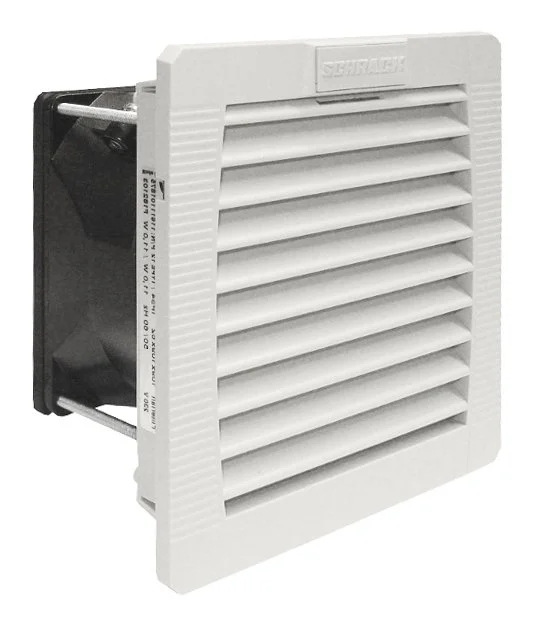

| Foto: Filterventilator 202x202x87mm (98m³/h), IP54 |
| CAD Zeichnung: Filterventilator 202x202x87mm (98m³/h), IP54 |
| IUKNF3523A Kennlinien: Kühlleistung (links) und statischer Druck (rechts) |
| 3D-Daten (.stp): Filterventilator 202x202x87mm (98m³/h), IP54 |
Suchbegriffe
Verteiler, Schaltkasten, Schaltschranklüfter, Klimatisierung, Ventilator, Ventilation, Filterventilation, Filterlüfter, Schaltschrankventilator, Schaltschrankventilation, Schaltschrankzubehör
Häufig gestellte Fragen
Welcher Ausschnitt ist für den Schrack Filterventilator IUKNF3523A erforderlich?
Für den Einbau dieses Filterventilators benötigen Sie einen Ausschnitt von 177x177mm. Diese Maße sind präzise einzuhalten, um den 4-Ecken-Schnappmechanismus korrekt zu nutzen.
Kann die Luftförderrichtung beim IUKNF3523A geändert werden?
Ja, die Luftförderrichtung ist variabel. Sie können die Lüftermotoreinheit um 180° drehen, um den Luftstrom Ihren Anforderungen im Schaltschrank anzupassen.
Wie lässt sich die Schutzart auf IP55 erhöhen?
Der Ventilator wird standardmäßig mit IP54 ausgeliefert. Um die Schutzart IP55 zu erreichen, muss die mitgelieferte Filtermatte durch eine Faltenfiltermatte (Artikelnummer IUKM4x20) ersetzt werden.
Wie erfolgt der elektrische Anschluss bei diesem Schaltschranklüfter?
Der elektrische Anschluss ist für eine schnelle Installation mit Federzugklemmen ausgestattet. Dies ermöglicht eine werkzeuglose und sichere Verdrahtung bei 230V-AC.
