Über dieses Produkt
Der Schrack Filterventilator 145x145x70mm bietet eine Luftleistung von 61m³/h und ist mit der Schutzart IP54 klassifiziert. Das Gehäuse aus UV-beständigem, selbstverlöschendem thermoplastischem Kunststoff misst 145x145x70mm bei einem Ausschnittmaß von 125x125mm. Die Montage erfolgt werkzeuglos über einen 4-Ecken-Schnappmechanismus, während die Federzugklemmen einen schnellen elektrischen Anschluss bei einer Nennspannung von 230V-AC ermöglichen. Die Luftförderrichtung ist durch Drehung der Lüftermotoreinheit variabel einstellbar. Dieser Schaltschranklüfter sorgt für eine zuverlässige Klimatisierung in Gehäusen und Verteilerschränken. Die Lieferzeit für den Schrack Filterventilator beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Montage: Patentierter 4-Ecken-Schnappmechanismus für werkzeuglose Installation
- Wartung: Servicefreundlicher Klappmechanismus zum schnellen Wechsel der Filtermatten
- Luftstrom: Variable Förderrichtung durch 180° drehbare Lüftermotoreinheit
- Anschluss: Schnelle elektrische Installation mittels Federzugklemmen
- Material: UV-beständiger, selbstverlöschender Kunststoff (UL94VO) in RAL7035
Anwendungsbereiche
- Belüftung von Schaltschränken und Verteilergehäusen
- Klimatisierung von industrieller Steuerungstechnik
- Abfuhr von Verlustwärme aus elektrischen Anlagen
- Schutz vor Staubablagerungen bei gleichzeitiger Luftzirkulation
Technische Details
| EAN | 9004840539349 |
| Einbautiefe | 70mm |
| HLief-Artikel Nummer | 11622101875 |
| Optionales Zubehör | IUKM4610–; IUKM4620– |
| Notwendiges Zubehör | IUKNE250–; IUK08566– |
| CAD-Symbol | M |
| HxBxT mm | 145x145x70 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Schutzart | IP54 |
| Hersteller | Schrack |
| BEST. NR. | IUKNF2523A |
| Nutzkühlleistung mit Austrittsfilter IP55 | 11,4 |
| Verpackungseinheit | 1Stk |
| Luftleistung IP55 | 56m³/h |
| Nettogewicht | 0,70kg/Stk |
| Ausschnitt | 125x125mm |
| Farbe | RAL 7035 (Lichtgrau) |
| Verlustleistung | 1,00W |
| Max. Umgebungstemperatur | 55°C |
| Basisbezeichnung | Ventilation |
| Nutzkühlleistung mit Austrittsfilter IP54 | 12,6W/K |
| Nennspannung | 230V-AC |
| BxHxT mm | 145x145x70 |
| AUSSCHNITT mm | 125×125 |
| Luftleistung IP54 | 61m³/h |
| Type | Ventilator |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IUKNF2523A | EAN: 9004840539349 | Hersteller-Art.-Nr.: 11622101875
Produktinformation
•Filterventilatoren und Austrittsfilter aus thermoplastischem Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
•Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
•Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
•Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (bei IUKNF1523A nicht möglich)
•Schneller elektrischer Anschluss durch Federzugklemmen
•Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4x20) erreicht werden (bei IUKNF1523A nicht möglich)
•Farbe: RAL7035 (Lichtgrau)
Downloads

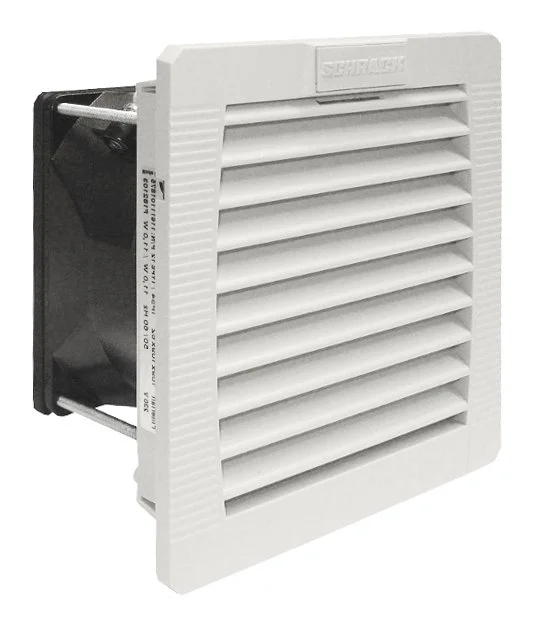

| Foto: Filterventilator 145x145x70mm (61m³/h), IP54 |
| CAD Zeichnung: Filterventilator 145x145x70mm (61m³/h), IP54 |
| IUKNF2523A Kennlinien: Kühlleistung (links) und statischer Druck (rechts) |
| 3D-Daten (.stp): Filterventilator 145x145x70mm (61m³/h), IP54 |
Suchbegriffe
Verteiler, Schaltkasten, Schaltschranklüfter, Klimatisierung, Ventilator, Ventilation, Filterventilation, Filterlüfter, Schaltschrankventilator, Schaltschrankventilation, Schaltschrankzubehör
Häufig gestellte Fragen
Wie erreiche ich beim Schrack IUKNF2523A die Schutzart IP55?
Die Schutzart IP55 kann bei diesem Modell durch den Einsatz einer speziellen Faltenfiltermatte (Artikel IUKM4x20) erreicht werden. Standardmäßig wird das Gerät mit einer Filtermatte ausgeliefert, die die Schutzart IP54 gewährleistet.
Kann die Luftförderrichtung des IUKNF2523A angepasst werden?
Ja, die Luftförderrichtung ist variabel. Sie können die Lüftermotoreinheit um 180 Grad drehen, um den Luftstrom individuell an die Anforderungen im Schaltschrank anzupassen.
Welches Ausschnittmaß ist für diesen Filterlüfter erforderlich?
Für den Einbau des Schrack Filterventilators IUKNF2523A ist ein Gehäuseausschnitt von genau 125x125mm notwendig. Das Gerät selbst hat eine Außenabmessung von 145x145mm.
Ist der Schaltschranklüfter für den Einsatz in Industrieumgebungen geeignet?
Ja, durch das selbstverlöschende Material gemäß UL94VO und die UV-Beständigkeit des Kunststoffs ist der Lüfter für anspruchsvolle Umgebungen in Schaltkästen und Verteilern ausgelegt.
