Über dieses Produkt

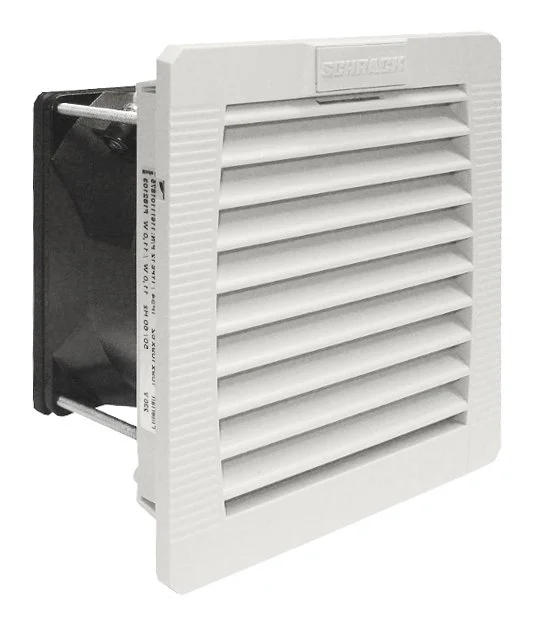

Der Schrack Filterventilator IUKNF1523A mit einer Luftleistung von 19m³/h sorgt für eine effiziente Klimatisierung in Schaltschränken und Verteilern. Das Gerät ist für einen Ausschnitt von 92×92 mm bei einer Einbautiefe von 62 mm konzipiert und bietet Schutzart IP54. Das Gehäuse besteht aus selbstverlöschendem, UV-beständigem thermoplastischem Kunststoff in RAL7035. Dank der 230V-AC Spannungsversorgung lässt sich der Lüfter direkt in die Schaltschrankinfrastruktur integrieren. Er eignet sich zur gezielten Wärmeabfuhr in industriellen Gehäusen und Schaltkästen. Der Filterventilator ist in 1 bis 3 Werktagen versandbereit und kann direkt bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-Ecken-Schnappmechanismus: Ermöglicht eine werkzeuglose Montage direkt im Schaltgehäuse.
- Servicefreundlicher Klappmechanismus: Sorgt für einen schnellen und unkomplizierten Wechsel der Filtermatten.
- Federzugklemmen: Gewährleisten einen zeitsparenden und sicheren elektrischen Anschluss.
- Materialbeschaffenheit: Aus thermoplastischem Kunststoff gefertigt, der UV-beständig und selbstverlöschend ist.
Anwendungsbereiche
- Belüftung von elektrischen Verteilern und Schaltkästen.
- Klimatisierung von Gehäusen zur Vermeidung von Wärmestaus.
- Integration in industrielle Automatisierungssysteme.
Technische Details
| EAN | 9004840539356 |
| Optionales Zubehör | IUKM4510– |
| HLief-Artikel Nummer | 11611101875 |
| CAD-Symbol | M |
| CAD-external terminals | 1 |
| Verlustleistung | 0,60W |
| Min. Umgebungstemperatur | -40°C |
| Ausschnitt | 92x92mm |
| Schutzart | IP54 |
| Hersteller | Schrack |
| Verpackungseinheit | 1Stk |
| Notwendiges Zubehör | IUKNE150–; IUK08566– |
| AUSSCHNITT mm | 92×92 |
| Farbe | RAL 7035 (Lichtgrau) |
| HxBxT mm | 109x109x62 |
| Max. Umgebungstemperatur | 55°C |
| Basisbezeichnung | Ventilation |
| Nutzkühlleistung mit Austrittsfilter IP54 | 4,6W/K |
| Nennspannung | 230V-AC |
| BxHxT mm | 109x109x62 |
| Nettogewicht | 0,55kg/Stk |
| Luftleistung IP54 | 19m³/h |
| BEST. NR. | IUKNF1523A |
| Einbautiefe | 62mm |
| Type | Ventilator |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IUKNF1523A | EAN: 9004840539356 | Hersteller-Art.-Nr.: 11611101875
Produktinformation
Filterventilatoren und Austrittsfilter aus thermoplastischem Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (bei IUKNF1523A nicht möglich)
Schneller elektrischer Anschluss durch Federzugklemmen
Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4x20) erreicht werden (bei IUKNF1523A nicht möglich)
Farbe: RAL7035 (Lichtgrau)
Downloads
| Foto: Filterventilator 109x109x62mm (19m³/h), IP54 |
| CAD Zeichnung: Filterventilator 109x109x62mm (19m³/h), IP54 |
| IUKNF1523A Kennlinien: Kühlleistung (links) und statischer Druck (rechts) |
| 3D-Daten (.stp): Filterventilator 109x109x62mm (19m³/h), IP54 |
Suchbegriffe
Verteiler, Schaltkasten, Schaltschranklüfter, Klimatisierung, Ventilator, Ventilation, Filterventilation, Filterlüfter, Schaltschrankventilator, Schaltschrankventilation, Schaltschrankzubehör
Häufig gestellte Fragen
Welcher Ausschnitt ist für den Schrack Filterventilator IUKNF1523A erforderlich?
Für den Einbau des Modells IUKNF1523A benötigen Sie einen Schaltschrankausschnitt von genau 92×92 mm. Achten Sie darauf, dass die Einbautiefe von 62 mm innerhalb des Gehäuses für eine kollisionsfreie Montage zur Verfügung steht.
Ist der Schaltschranklüfter IUKNF1523A für den Außenbereich geeignet?
Der Ventilator besitzt die Schutzart IP54, was ihn gegen Sprühwasser und Staubablagerungen im Inneren schützt. Er ist primär für die Klimatisierung von Schaltkästen und Verteilern in Innenräumen oder geschützten Industriebereichen konzipiert.
Kann die Luftrichtung bei diesem Filterventilator gedreht werden?
Bei der spezifischen Ausführung IUKNF1523A ist eine variable Luftförderrichtung durch Drehung der Lüftereinheit nicht möglich. Die Standardrichtung ist auf das Hineinblasen in den Schaltschrank festgelegt.
Welche Spannung benötigt der Schrack Schaltschrankventilator?
Der Schrack Filterventilator IUKNF1523A ist für den Betrieb mit einer Nennspannung von 230V-AC ausgelegt. Dies ermöglicht den direkten Anschluss an das übliche Stromnetz in industriellen Umgebungen.
