Description
Über dieses Produkt

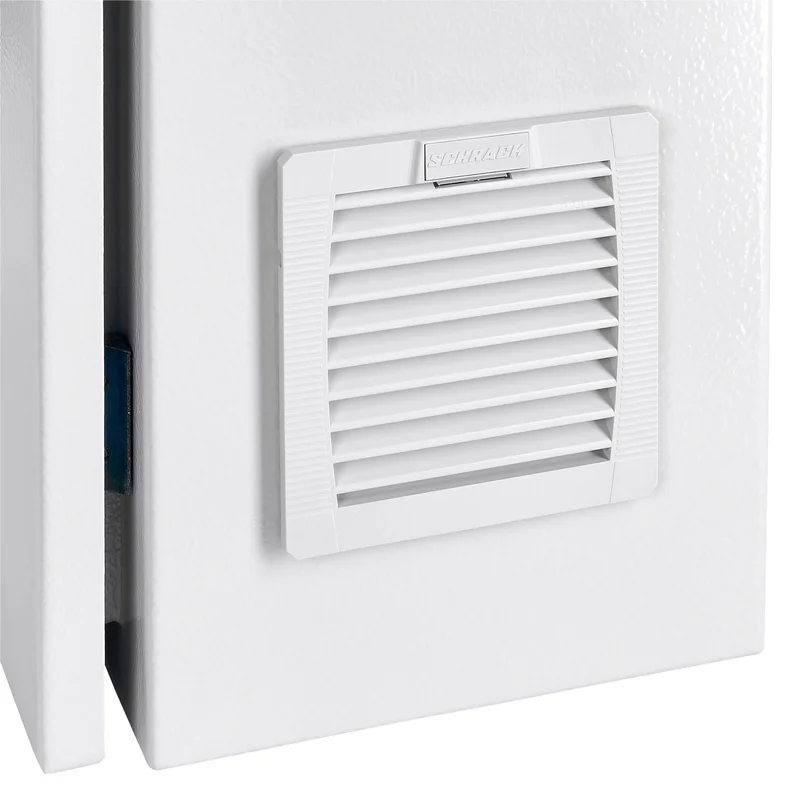

Der Austrittsfilter 109x109x19mm von Schrack bietet mit der Schutzart IP54 eine effiziente Lösung zur Belüftung von Schaltkästen und Verteilern. Das Gehäuse besteht aus UV-beständigem, thermoplastischem Kunststoff und misst bei einem Ausschnitt von 92x92mm eine Einbautiefe von 19mm. Dank des 4-Ecken-Schnappmechanismus erfolgt die Montage werkzeuglos, während der Klappmechanismus einen schnellen Wechsel der Filtermatten ermöglicht. Der in der Farbe RAL 7035 ausgeführte Austrittsfilter ist für den Einsatz in Schaltschränken konzipiert und gewährleistet einen zuverlässigen Betrieb in einem Temperaturbereich von -40°C bis 55°C. Bei TELA erhalten Sie diesen Artikel mit einer Lieferzeit von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Montageart: Werkzeuglose Installation durch patentierten 4-Ecken-Schnappmechanismus für Zeitersparnis bei der Montage.
- Gehäusematerial: Selbstverlöschender und UV-beständiger thermoplastischer Kunststoff für Langlebigkeit im Schaltschrankbau.
- Wartung: Integrierter Klappmechanismus für einen schnellen und einfachen Wechsel der Filtermatten.
- Schutzart: IP54 mit Standard Filtermatte zum Schutz vor Staub und Spritzwasser.
Anwendungsbereiche
- Klimatisierung von Schaltschränken und Schaltkästen
- Belüftung von Verteilern in der industriellen Haustechnik
- Einsatz als Komponente für Schaltschranklüfter-Systeme
- Schutz vor Verschmutzung bei aktiver Gehäusebelüftung
Technische Details
| EAN | 9004840543216 |
| Optionales Zubehör | IUKM4510– |
| Type | Austrittsfilter |
| HxBxT mm | 109x109x19 |
| BEST. NR. | IUKNE150 |
| Min. Umgebungstemperatur | -40°C |
| BxHxT mm | 109x109x19 |
| Ausschnitt | 92x92mm |
| Schutzart | IP54 |
| Hersteller | Schrack |
| Verpackungseinheit | 1Stk |
| AUSSCHNITT mm | 92×92 |
| Einbautiefe | 19mm |
| Farbe | RAL 7035 (Lichtgrau) |
| Max. Umgebungstemperatur | 55°C |
| Nettogewicht | 0,12kg/Stk |
| HLief-Artikel Nummer | 11710001875 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IUKNE150– | EAN: 9004840543216 | Hersteller-Art.-Nr.: 11710001875
Produktinformation
•Filterventilatoren und Austrittsfilter aus thermoplastischem Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
•Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
•Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
•Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (bei IUKNF1523A nicht möglich)
•Schneller elektrischer Anschluss durch Federzugklemmen
•Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4x20) erreicht werden (bei IUKNF1523A nicht möglich)
•Farbe: RAL7035 (Lichtgrau)
Downloads
| CAD Zeichnung: Austrittsfilter 109x109x19mm, IP54 |
| Foto: Austrittsfilter 109x109x19mm, IP54 Foto: Austrittsfilter 109x109x19mm, IP54 Foto: Austrittsfilter 109x109x19mm, IP54 |
| IUKNF1523A Kennlinien: Kühlleistung (links) und statischer Druck (rechts) |
| 3D-Daten (.stp): Austrittsfilter 109x109x19mm, IP54 |
Suchbegriffe
Verteiler, Schaltkasten, Schaltschranklüfter, Klimatisierung, Ventilator, Ventilation, Schaltschrankventilator, Schaltschrankventilation, Schaltschrankzubehör
Häufig gestellte Fragen
Welcher Ausschnitt wird für den Schrack Austrittsfilter IUKNE150– benötigt?
Für den Einbau des Austrittsfilters wird ein Montageausschnitt von genau 92x92mm benötigt. Die Einbautiefe des Gehäuses beträgt dabei 19mm, was eine flache Montage am Schaltschrank ermöglicht.
Kann die Schutzart IP54 des Schrack Austrittsfilters erhöht werden?
Ja, durch die Verwendung der optional erhältlichen Faltenfiltermatte (IUKM4x20) kann die Schutzart bei bestimmten Konfigurationen auf IP55 gesteigert werden. Dies ist jedoch bei der Verwendung der Filterventilator-Type IUKNF1523A nicht möglich.
Ist die Montage des IUKNE150– Austrittsfilters werkzeuglos möglich?
Ja, der Austrittsfilter verfügt über einen patentierten 4-Ecken-Schnappmechanismus. Dies erlaubt eine schnelle und einfache werkzeuglose Montage in der Schaltschrankwand.
Welches Material wird für den Schrack Austrittsfilter verwendet?
Der Austrittsfilter besteht aus einem thermoplastischen Kunststoff, der nach UL94VO selbstverlöschend und zudem UV-beständig ist. Das Gehäuse ist in der klassischen Farbe RAL 7035 (Lichtgrau) gehalten.
