Description
Über dieses Produkt

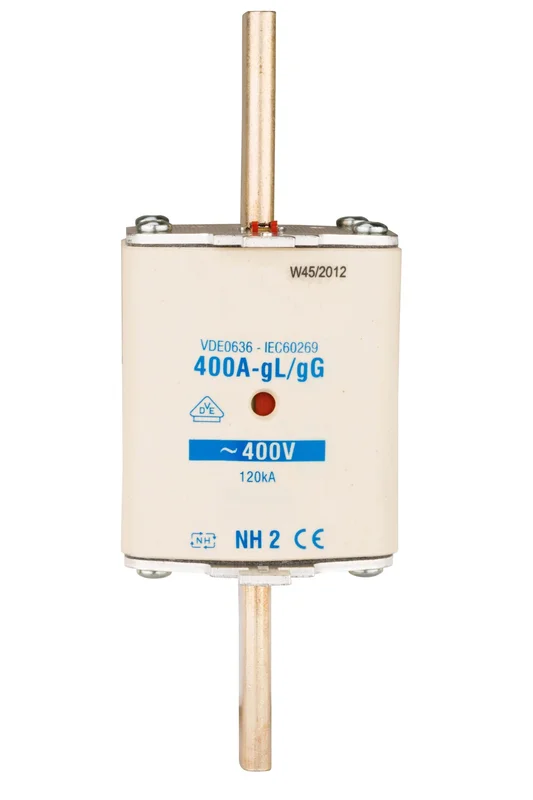

Der NH-Sicherungseinsatz von Jean Müller in der Baugröße 2 bietet eine Nennstromstärke von 400A bei einer Betriebsspannung von 400VAC. Mit seinen Abmessungen von 73x51x150 mm und einem Nettogewicht von 0,54 kg ist dieser gG-Sicherungseinsatz für einen Betriebstemperaturbereich von -40°C bis 60°C ausgelegt. Die Verlustleistung beträgt 26,30 W. Eingesetzt wird diese Komponente primär in Verteilern, Schaltkästen, Abgangs- sowie Einspeiseschränken zur Absicherung elektrischer Anlagen. Die Lieferzeit beträgt 1 bis 3 Werktage, wobei Sie dieses Produkt direkt bei TELA von Ihrem Fachhändler beziehen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße 2: Standardisierte Abmessungen für den Einsatz in NH-Reiter-Lastschaltleisten.
- Nennstrom 400A: Ausgelegt für hohe elektrische Lasten in industriellen Energieverteilungen.
- gG-Kennlinie: Schutz vor Überlast und Kurzschluss durch Ganzbereichs-Leitungsschutz.
- Verlustleistung 26,30W: Optimiertes thermisches Verhalten im Dauerbetrieb.
Anwendungsbereiche
- Installation in Einspeiseschränken und industriellen Hauptverteilern.
- Absicherung von Abgangsschienen in Energieverteilungsanlagen.
- Einbau in Anschlusszubehör für NH-Reiter-Lastschaltleisten im 185mm System.
Technische Details
| EAN | 9004840508307 |
| Vorteilscode CH | 8307-0010-36 |
| CAD-Symbol | F |
| LxBxH mm | 73x51x150 |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,54kg/Stk |
| Kennlinie | gG |
| BEST. NR. | ISP02400 |
| Hersteller | Jean Müller |
| VE | 3Stk |
| Zubehör | Sicherungen |
| HLief-Artikel Nummer | 000146124 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 26,30W |
| Ausführung | Sicherung |
| Baugröße | NH 2 |
| Stromstärke | 400A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Jean Müller | Artikel-Nr.: ISP02400– | EAN: 9004840508307 | Hersteller-Art.-Nr.: 146124
Downloads
| Foto: NH-Sicherungseinsatz, Größe 2, 400A, 400VAC Foto: NH-Sicherungseinsatz, Größe 2, 400A, 400VAC |
| Datenblatt: NH-Sicherungseinsatz, Größe 2, 400A, 400VAC |
| Maßbild: NH-Sicherungseinsatz, Größe 2, 400A, 400VAC |
| Blätterkatalog Energie- und Industrietechnik |
| CAD Zeichnung: NH-Sicherungseinsatz, Größe 2, 400A, 400VAC CAD Zeichnung: NH-Sicherungseinsatz, Größe 2, 400A, 400VAC |
| Katalogseite: NH-Sicherungseinsatz, Größe 2, 400A, 400VAC |
Suchbegriffe
Suchbegriffe: Verteiler, Schaltkasten, VKW, Abgangsschrank, Einspeiseschrank
Häufig gestellte Fragen
Wofür wird die gG-Kennlinie beim NH-Sicherungseinsatz 400A verwendet?
Die gG-Kennlinie steht für Ganzbereichs-Leitungsschutz. Sie bedeutet, dass der Sicherungseinsatz sowohl Überlastströme als auch Kurzschlussströme zuverlässig abschaltet und somit Kabel sowie elektrische Anlagen schützt.
In welche Systeme passt der NH-Sicherungseinsatz der Größe 2?
Dieser Sicherungseinsatz der Größe 2 ist für den Einsatz in Standard-NH-Reiter-Lastschaltleisten im 185mm System konzipiert. Er findet häufig Anwendung in Schaltkästen und großen Verteileranlagen.
Kann dieser 400A Sicherungseinsatz in einem 400VAC Stromnetz eingesetzt werden?
Ja, der Sicherungseinsatz ist für eine Nennspannung von 400VAC ausgelegt. Er ist für den Einsatz in Niederspannungs-Energieverteilungen, wie sie in Einspeiseschränken oder industriellen Abgangsschränken vorkommen, optimiert.
Wie hoch ist die Verlustleistung des Jean Müller NH 2 400A Sicherungseinsatzes?
Die Verlustleistung dieses spezifischen Modells (Artikel ISP02400–) beträgt 26,30 Watt. Dieser Wert ist bei der Planung der thermischen Belastung innerhalb von Verteilungen und Schaltschränken zu berücksichtigen.
