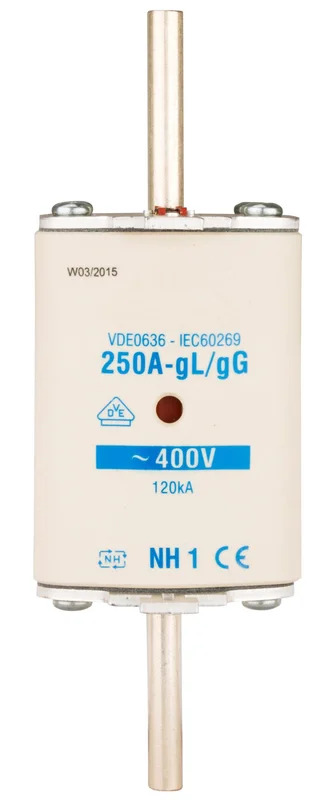

Der NH-Sicherungseinsatz Größe 1 von Jean Müller bietet eine zuverlässige Absicherung bei einem Nennstrom von 250A und einer Bemessungsspannung von 400VAC. Mit seinen kompakten Abmessungen von 65x40x135 mm und einer Verlustleistung von 17,20 W gewährleistet dieser Sicherungseinsatz der Betriebsklasse gG eine sichere Trennung bei Überlast und Kurzschluss. Die Komponente ist für einen weiten Umgebungstemperaturbereich von -40°C bis 60°C ausgelegt und überzeugt durch eine robuste Ausführung. Elektriker und Anlagenbauer nutzen diesen Sicherungseinsatz primär für den Aufbau von Verteileranlagen, Schaltkästen und Einspeise- oder Abgangsschränken. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie erhalten das Produkt direkt bei TELA als Fachhändler für hochwertige Elektrotechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße NH 1: Standardisierte Dimensionen für den schnellen Austausch in gängigen Lastschaltleisten.
- Nennstrom 250A: Ausgelegt für hohe Strombelastungen in industriellen Niederspannungsverteilungen.
- Betriebsklasse gG: Ganzbereichs-Leitungsschutz für den sicheren Schutz von Kabeln und Leitungen.
- Betriebstemperaturbereich -40°C bis 60°C: Problemloser Einsatz in anspruchsvollen thermischen Umgebungen.
Anwendungsbereiche
- Absicherung von NH-Reiter-Lastschaltleisten im 185mm System.
- Installation in Energieverteilern und Schaltanlagen.
- Integration in Einspeise- und Abgangsschränken von Energieversorgungsunternehmen.
Technische Details
| EAN | 9004840508017 |
| Verteiler mit Einsatz komplett | Einsatz |
| CAD-Symbol | F |
| Vorteilscode CH | 8017-0007-96 |
| Min. Umgebungstemperatur | -40°C |
| Kennlinie | gG |
| Hersteller | Jean Müller |
| VE | 3Stk |
| Baugröße | NH 1 |
| Zubehör | Sicherungen |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 17,20W |
| LxBxH mm | 65x40x135 |
| Nettogewicht | 0,35kg/Stk |
| Stromstärke | 250A |
| HLief-Artikel Nummer | 000144065 |
| Ausführung | Sicherung |
| BEST. NR. | ISP01250 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Jean Müller | Artikel-Nr.: ISP01250– | EAN: 9004840508017 | Hersteller-Art.-Nr.: 144065
Downloads
| Foto: NH-Sicherungseinsatz, Größe 1, 250A, 400VAC Foto: NH-Sicherungseinsatz, Größe 1, 250A, 400VAC |
| Datenblatt: NH-Sicherungseinsatz, Größe 1, 250A, 400VAC |
| Maßbild: NH-Sicherungseinsatz, Größe 1, 250A, 400VAC |
| Blätterkatalog Energie- und Industrietechnik |
| CAD Zeichnung: NH-Sicherungseinsatz, Größe 1, 250A, 400VAC CAD Zeichnung: NH-Sicherungseinsatz, Größe 1, 250A, 400VAC |
| Katalogseite: NH-Sicherungseinsatz, Größe 1, 250A, 400VAC |
Suchbegriffe
Suchbegriffe:Verteiler, Schaltkasten, VKW, Abgangsschrank, Einspeiseschrank
Häufig gestellte Fragen
Was bedeutet die Kennlinie gG bei diesem NH-Sicherungseinsatz?
Die Kennlinie gG steht für Ganzbereichs-Leitungsschutz. Das bedeutet, dass der Jean Müller Sicherungseinsatz sowohl Überlastströme als auch Kurzschlussströme zuverlässig abschaltet und somit optimal für den Schutz von Kabeln und Leitungen geeignet ist.
Ist der NH-Sicherungseinsatz Größe 1 mit dem 185mm System kompatibel?
Ja, dieser NH-Sicherungseinsatz ist speziell für den Einsatz in NH-Reiter-Lastschaltleisten im 185mm System konzipiert. Er findet häufig Anwendung in Einspeise- und Abgangsschränken lokaler Energieversorger.
Wie hoch ist die Verlustleistung des 250A Sicherungseinsatzes?
Der NH-Sicherungseinsatz der Größe 1 mit 250A weist eine Verlustleistung von 17,20 Watt auf. Dieser Wert ist bei der Projektierung von Verteilerschränken wichtig, um die Wärmeentwicklung im Schaltkasten korrekt zu berechnen.
Kann dieser Sicherungseinsatz bei extremen Außentemperaturen verwendet werden?
Ja, die Komponente von Jean Müller ist für einen Umgebungstemperaturbereich von -40°C bis +60°C spezifiziert. Damit ist ein sicherer Betrieb in nahezu allen industriellen Schaltschrankumgebungen gewährleistet.
