Description
Über dieses Produkt

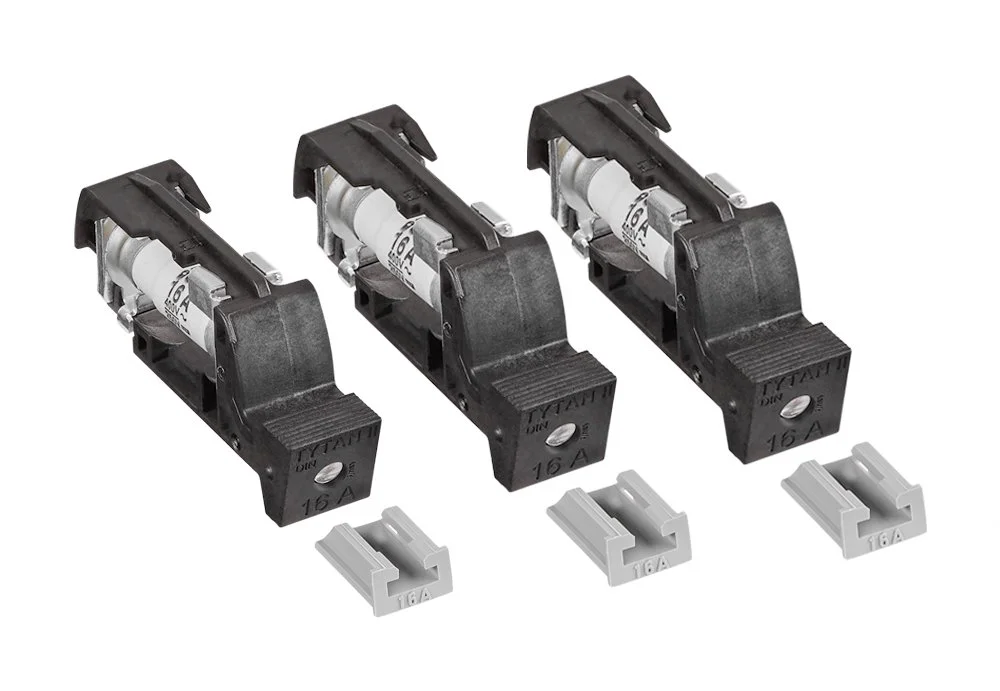

Der Schrack Sicherungsstecker für TYTAN 3x16A mit D01-Sicherung ermöglicht die präzise Bestückung von D02-Sicherungslasttrennschaltern. Mit Maßen von 80x54x45 mm ist das Bauteil für eine Stromstärke von 16A ausgelegt und verfügt über fixierte Passhülsen für eine sichere Montage. Das Gehäuse ist in Grau ausgeführt und für eine Umgebungstemperatur von -25°C bis +60°C spezifiziert. Fachbetriebe nutzen dieses Modul zur Konfiguration ihrer Schaltkästen und Verteiler im Bereich der D02-Sicherungslasttrennschalter TYTAN II. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt bei TELA von Ihrem Fachhändler geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Stromstärke: 16A — passgenau für D01-Sicherungen ausgelegt.
- Bauform: TYTAN II Serie — kompatibel mit standardisierten Verteiler-Systemen.
- Ausstattung: Fixierte Passhülsen — sorgt für festen Sitz und schnellen Einbau.
- Temperaturbereich: -25°C bis 60°C — zuverlässiger Betrieb auch bei wechselnden Umgebungsbedingungen.
Anwendungsbereiche
- Bestückung von 3-poligen Lasttrennschaltern in Schaltkästen und Verteilern.
- Nachrüstung oder Wartung von TYTAN II Sicherungselementen.
- Einsatz bei Installationen, die D01-Sicherungseinsätze in 16A-Systemen erfordern.
Technische Details
| EAN | 9004840043518 |
| Stromstärke | 16A |
| Serie | TYTAN II |
| Ausstattung | fixierte Passhülsen |
| BEST. NR. | IS504714-A |
| Vorteilscode CH | 3518-0019-32 |
| Verlustleistung | 7,50W |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 2616-S.04 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Sicherungsgröße | <16A> |
| Notwendiges Zubehör | IS504700-A; IS504701-A; IS504702-A; IS504703-A; IS504704-A |
| LxBxH mm | 80x54x45 |
| Optionales Zubehör | IS504720–; IS504721–; IS504722– |
| VE | 16Stk |
| Min. Umgebungstemperatur | -25°C |
| Nettogewicht | 0,13kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IS504714-A | EAN: 9004840043518 | Hersteller-Art.-Nr.: 2616-S.04
Downloads
| Foto: Sicherungsstecker für TYTAN 3x16A mit D01-Sicherung |
| Produktkatalog: Sicherungsstecker für TYTAN 3x16A mit D01-Sicherung |
| Datenblatt: Sicherungsstecker für TYTAN 3x16A mit D01-Sicherung |
| Katalogseite: Sicherungsstecker für TYTAN 3x16A mit D01-Sicherung |
| Bedienungsanleitung: Sicherungsstecker für TYTAN 3x16A mit D01-Sicherung |
Suchbegriffe
Verteiler, Schaltkasten, VKW, Sicherungen, Zicherungen, do2, Lasttrennnschalter, 3-pol, 3-polig, 3-pole
Häufig gestellte Fragen
Für welche Sicherungsgröße ist der Schrack Sicherungsstecker ausgelegt?
Der Stecker ist speziell für D01-Sicherungen mit einer Stromstärke von bis zu 16A konzipiert. Er dient als passgenauer Einsatz für die Lasttrennschalter der TYTAN II Serie.
Ist der Sicherungsstecker für 3-polige Anwendungen geeignet?
Ja, der Sicherungsstecker ist für 3-polige (3-pole) Installationen in Verteilern und Schaltkästen vorgesehen. Er ermöglicht eine sichere Aufnahme und Kontaktierung der Sicherungseinsätze im Schrack System.
Welche Aufgabe haben die fixierten Passhülsen bei diesem Modell?
Die fixierten Passhülsen sorgen für eine exakte Führung und einen mechanisch stabilen Sitz des Sicherungseinsatzes im Schrack Lasttrennschalter. Dies verhindert Fehlsteckungen und erhöht die Betriebssicherheit der gesamten Anlage.
Kann dieser Stecker in bestehenden TYTAN II Lasttrennschaltern nachgerüstet werden?
Ja, der Stecker IS504714-A ist für die Serie TYTAN II optimiert und kann zur Bestückung oder zum Austausch in bestehenden, kompatiblen Lasttrennschaltern verwendet werden. Bitte achten Sie auf die Übereinstimmung mit dem notwendigen Zubehör laut technischen Daten.
