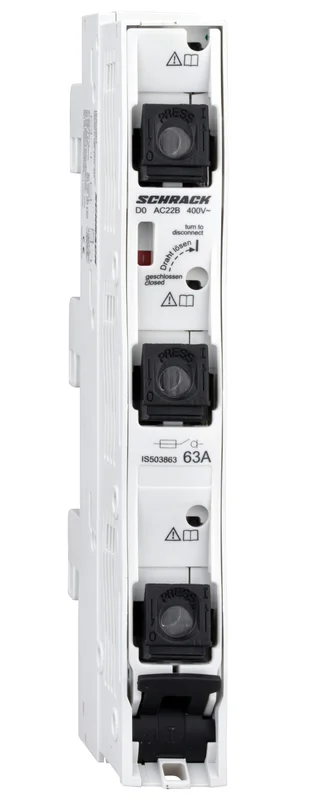

Die D02-Sicherungslastschaltleiste ARROW R von Schrack ist für die effiziente Montage auf 60mm Sammelschienensystemen konzipiert und bietet eine Stromstärke von 63A. Mit Abmessungen von 27x200x104 mm ist diese 3-polige Schaltleiste kompakt konstruiert und für Sicherungsgrößen bis 63A ausgelegt. Die Einheit ist für Umgebungstemperaturen zwischen -25°C und +55°C spezifiziert und weist eine Verlustleistung von 7,00W auf. Diese Lasttrennleiste findet ihren Einsatz primär in Verteileranlagen, Einspeiseschränken sowie Abgangsschränken zur sicheren Absicherung von Stromkreisen. Ihre Bestellung erreicht Sie innerhalb von 1 bis 3 Werktagen direkt über unseren Onlineshop. Jetzt bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: 3-polige Ausführung für 60mm Sammelschienensysteme zur schnellen Installation.
- Nennstrom: Ausgelegt für 63A, passend für gängige D02-Sicherungseinsätze.
- Kompaktheit: Abmessungen von 27x200x104 mm ermöglichen eine platzsparende Anordnung im Verteiler.
- Temperaturbeständigkeit: Betriebssicher in einem Bereich von -25°C bis +55°C.
Anwendungsbereiche
- Installation in Unterverteilern und Schaltkästen zur Stromkreisabsicherung.
- Einsatz in Einspeiseschränken für eine sichere Trennung der Last.
- Verwendung in Abgangsschränken lokaler Energieversorgungsnetze.
Technische Details
| EAN | 9004840004588 |
| Ausführung | 60mm-D02-Lasttrennschalter |
| Stromstärke | 63A |
| Optionales Zubehör | IS503899–; IS504035–; IS504036–; IS504037–; BS504038–; IS504039–; IS504135–; IS504136– |
| Serie | ARROW R |
| CAD-Symbol | F |
| Sicherungsgröße | <16A> |
| Nettogewicht | 0,90kg/Stk |
| HLief-Artikel Nummer | 31584128C |
| Verlustleistung | 7,00W |
| BxHxT mm | 27x200x104 |
| Dimension | 20x5mm; 20x10mm; 30x5mm; 30x10mm |
| Pole | 3 |
| Hersteller | Schrack |
| Verpackungseinheit | 1Stk |
| CU-GEW. (g/Stk) | 83,0000g |
| BEST. NR. | IS503863 |
| Max. Umgebungstemperatur | 55°C |
| Basisbezeichnung | Sicherung |
| Bauteil | D02-Neozed |
| BEZEICHNUNG2 | D02-Lastschaltleiste ARROW R, 3-polig, 63A |
| System | 60mm |
| HxBxT mm | 200x27x104 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IS503863– | EAN: 9004840004588 | Hersteller-Art.-Nr.: 31584128C
Downloads
| CAD Zeichnung: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
| Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
| Maßbild: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
| Schaltbild: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
| Datenblatt: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
| Montageanleitung: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
| Bedienungsanleitung: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
| Katalogseite: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 63A |
Suchbegriffe
Verteiler, Schaltkasten, VKW, Abgangsschrank, Einspeiseschrank, Sicherungen, Zicherungen, do2, Lasttrennnschalter, 3-pol, 3-polig, 3-pole
Häufig gestellte Fragen
Ist die D02-Sicherungslastschaltleiste ARROW R für 60mm Sammelschienensysteme geeignet?
Ja, diese Lasttrennleiste ist speziell für die Montage auf 60mm Sammelschienensystemen entwickelt worden und lässt sich dort sicher und effizient einsetzen.
Welche Sicherungsgrößen können mit der 63A Lastschaltleiste verwendet werden?
Das Bauteil ist für D02-Neozed Sicherungseinsätze in den Abstufungen bis 63A ausgelegt, inklusive der Standardgrößen wie 20A, 25A, 32A, 35A und 40A.
Kann die ARROW R Sicherungsleiste in Einspeiseschränken verbaut werden?
Die 3-polige Schaltleiste ist für den Einsatz in Einspeiseschränken sowie Verteileranlagen und Abgangsschränken optimiert und entspricht den Anforderungen für diese Applikationen.
Welche Abmessungen hat die Schrack ARROW R 3-polig 63A?
Die Außenmaße der Leiste betragen 27 mm Breite, 200 mm Höhe und 104 mm Tiefe, was eine platzsparende Integration in moderne Schaltanlagen ermöglicht.
