Description
Über dieses Produkt

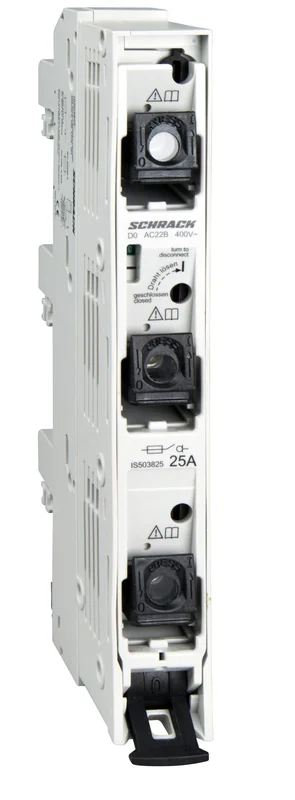

Die D02-Sicherungslastschaltleiste ARROW R von Schrack ist eine 3-polige Komponente, die speziell für den Einsatz in 60mm Sammelschienensystemen konzipiert wurde. Mit einer Stromstärke von 25A und den Abmessungen 27x200x104 mm ermöglicht sie eine kompakte Installation im Verteilerbau. Die Lasttrennschalter-Einheit verfügt über fixierte Passhülsen und ist für einen Umgebungstemperaturbereich von -25°C bis 55°C ausgelegt. Dieses Modell wird als komplette Einheit geliefert und findet Anwendung in Abgangs- sowie Einspeiseschränken professioneller Schaltanlagen. Ihre Bestellung trifft innerhalb von 1 bis 3 Werktagen bei Ihnen ein – bestellen Sie direkt beim Fachhändler tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Sicherungssystem: D02-Neozed – bewährte Absicherungstechnik für 60mm Sammelschienensysteme.
- Bauform: 3-polige Lastschaltleiste – für eine effiziente 3-Phasen-Verdrahtung.
- Strombelastbarkeit: 25A Nennstrom – passgenau für gängige Verteilerabgänge.
- Installation: Inklusive fixierter Passhülsen – sorgt für eine schnelle und sichere Montage.
Anwendungsbereiche
- Aufbau von Einspeiseschränken in der industriellen Elektroinstallation.
- Erweiterung oder Wartung von Abgangsschränken in Niederspannungsverteilern.
- Integration in 60mm Sammelschienensysteme für Schaltkastenkonfigurationen.
Technische Details
| EAN | 9004840004557 |
| BEST. NR. | IS503825 |
| Ausführung | 60mm-D02-Lasttrennschalter |
| Verlustleistung | 17,50W |
| Serie | ARROW R |
| CAD-Symbol | F |
| Sicherungsgröße | 25A |
| Stromstärke | 25A |
| Nettogewicht | 0,90kg/Stk |
| BxHxT mm | 27x200x104 |
| Dimension | 20x5mm; 20x10mm; 30x5mm; 30x10mm |
| Pole | 3 |
| Ausstattung | fixierte Passhülsen |
| VE | 60Stk |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 31600128C |
| Verpackungseinheit | 1Stk |
| CU-GEW. (g/Stk) | 83,0000g |
| BEZEICHNUNG2 | D02-Lastschaltleiste 3-polig, 25A, komplett |
| Max. Umgebungstemperatur | 55°C |
| Basisbezeichnung | Sicherung |
| Bauteil | D02-Neozed |
| System | 60mm |
| HxBxT mm | 200x27x104 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IS503825– | EAN: 9004840004557 | Hersteller-Art.-Nr.: 31600128C
Downloads
| CAD Zeichnung: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
| Maßbild: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
| Schaltbild: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
| Datenblatt: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
| Montageanleitung: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
| Bedienungsanleitung: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
| Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A Foto: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
| Katalogseite: D02-Sicherungslastschaltleiste ARROW R, 3-polig, 25A |
Suchbegriffe
Verteiler, Schaltkasten, Abgangsschrank, Einspeiseschrank, Sicherungen, Zicherungen, do2, Lasttrennnschalter, 3-pol, 3-polig, 3-pole
Häufig gestellte Fragen
Ist die Schrack ARROW R Sicherungslastschaltleiste für 60mm Sammelschienensysteme geeignet?
Ja, diese Lastschaltleiste ist exakt für die Montage auf 60mm Sammelschienensystemen konzipiert und bietet eine sichere Befestigung sowie elektrische Kontaktierung für D02-Neozed-Sicherungen.
Welche Sicherungsgröße wird für die 25A ARROW R Lasttrennschaltleiste benötigt?
Die Leiste ist für D02-Neozed-Sicherungen mit einem Nennstrom von 25A ausgelegt und wird mit bereits fixierten Passhülsen geliefert, was die Handhabung vereinfacht.
Kann ich diese 3-polige Lastschaltleiste im Zählerverteiler einbauen?
Die ARROW R Serie wird häufig in Abgangs- oder Einspeiseschränken eingesetzt und ist durch ihre kompakten Maße von 27mm Breite ideal für moderne Verteilerkonfigurationen geeignet.
Sind bei der Schrack D02-Lastschaltleiste IS503825– die Passhülsen enthalten?
Ja, dieses Modell ist eine komplett ausgestattete Einheit, bei der die Passhülsen bereits fixiert sind, um eine korrekte und sichere Bestückung mit den entsprechenden Sicherungen zu gewährleisten.
