Über dieses Produkt

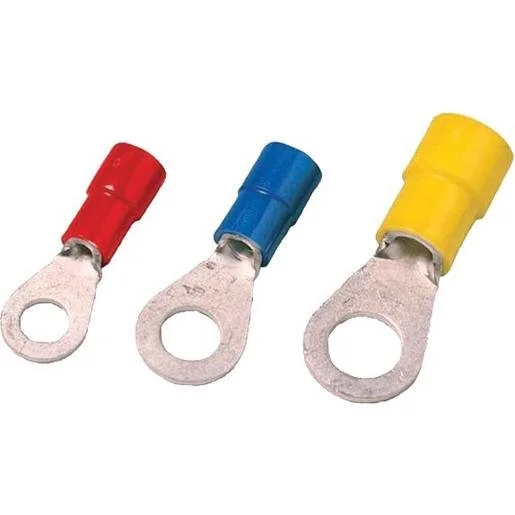

Der Intercable Quetschkabelschuh ICIQ24 ist eine zuverlässige Komponente für die professionelle Kabelkonfektionierung. Dieser isolierte Ringkabelschuh ist speziell für feindrähtige Leiter im Querschnittsbereich von 1,5 bis 2,5 mm² ausgelegt. Dank der hartverlöteten Presszone bietet er eine stabile Verbindung bei einer Strombelastbarkeit von bis zu 20 Ampere. Das verwendete Polycarbonat als Isolationsmaterial in klassischem Blau ermöglicht eine schnelle Zuordnung des Querschnitts bei der Installation. Die verzinnte Kupferoberfläche sorgt für einen dauerhaften Schutz und eine sichere Kontaktierung in verschiedensten elektrischen Anlagen. Mit dem metrischen Anschlussmaß M4 lässt sich der Kabelschuh sicher verschrauben. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Werkstoff Kupfer, verzinnt: Gewährleistet exzellente Leitfähigkeit und Korrosionsschutz.
- Hülsenform kurz: Ermöglicht den Einbau auch bei beengten Platzverhältnissen.
- Isolation aus Polycarbonat: Bietet hohe mechanische Festigkeit und Sicherheit.
- Ringform: Sorgt für eine dauerhafte und zugfeste Verschraubung an Anschlussklemmen.
Anwendungsbereiche
- Verdrahtung in Schaltschränken und Verteilergehäusen
- Anschluss von feindrähtigen Leitungen in der Steuerungs- und Regelungstechnik
- Montage elektrischer Komponenten an Maschinen und Anlagen
Technische Details
| Geeignet für massive Leiter | nein |
| Anschlussgewindemaß (metrisch) | 4 |
| Flanschform | Ringform |
| Bandware | nein |
| Maximalstrom (Imax) | 20 |
| Farbe der Isolation | blau |
| Geeignet für Rundleiter | ja |
| Halogenfrei | ja |
| Geeignet für mehrdrähtige Leiter | nein |
| Werkstoff | Kupfer |
| Isolation | Polycarbonat (PC) |
| Für zugfeste Verbindungen | nein |
| Nennquerschnitt | 1,5 bis 2,5 Quadratmillimeter |
| Nach DIN | ja |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für Lackdraht | nein |
| Hülsenform | kurz |
| Oberflächenschutz | verzinnt |
| Bolzenmaß (imperial) | 5/32 Zoll |
| Geeignet für hohe Temperaturen (bis 650 °C) | nein |
| Geeignet für Flachleiter | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Intercable | Artikel-Nr.: SAE-4628462 | EAN: 8014212200105 | Hersteller-Art.-Nr.: ICIQ24
Häufig gestellte Fragen
Für welche Leiterarten ist der ICIQ24 geeignet?
Dieser Quetschkabelschuh ist speziell für den Einsatz mit feindrähtigen Leitern sowie Rundleitern im Bereich von 1,5 bis 2,5 mm² konzipiert.
Kann der Kabelschuh auch bei hohen Temperaturen verwendet werden?
Nein, der Kabelschuh ist nicht für hohe Temperaturen bis 650 °C ausgelegt. Er ist für den Standardeinsatz im Elektrobereich vorgesehen.
Welches Werkzeug wird für die Montage benötigt?
Für eine normgerechte Verbindung sollte eine entsprechende Crimpzange verwendet werden, die für isolierte Quetschkabelschuhe dieser Größe geeignet ist.
Ist der Kabelschuh halogenfrei?
Ja, der verwendete Kunststoff Polycarbonat für die Isolierung ist halogenfrei, was ihn auch für sensible Installationsumgebungen interessant macht.
