Über dieses Produkt

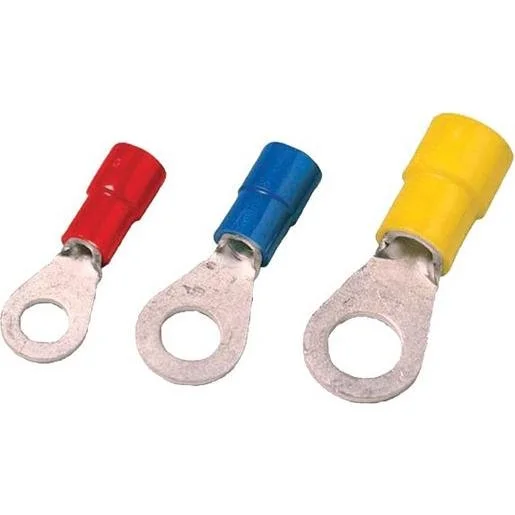

Der Intercable Quetschkabelschuh Typ ICIQ14 ist ein zuverlässiges Verbindungselement für die professionelle Elektrotechnik. Gefertigt aus hochwertig verzinntem Kupfer, ist dieser isolierte Kabelschuh in Ringform für Leiterquerschnitte von 0,5 bis 1 mm² ausgelegt. Dank der hartverlöteten Presszone bietet er eine dauerhafte und sichere Kontaktierung für feindrähtige Leiter. Die rote Polycarbonat-Isolation sorgt für eine klare Kennzeichnung und entspricht modernen Sicherheitsstandards. Als Elektromaterial-Shop für Österreich bieten wir Ihnen dieses Bauteil für Ihre Installationen an. Profitieren Sie von der passgenauen Ausführung für M4-Anschlüsse bei einer Vielzahl an Anwendungen in Schaltschränken und Anlagen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Werkstoff Kupfer, verzinnt: Sorgt für optimalen Korrosionsschutz und hohe Leitfähigkeit.
- Hülsenform kurz: Ermöglicht eine platzsparende Montage in engen Installationsräumen.
- Isolation Polycarbonat: Bietet robuste Sicherheit und ist halogenfrei ausgeführt.
- DIN 46237 Konformität: Garantiert standardisierte Abmessungen und Kompatibilität.
Anwendungsbereiche
- Anschluss von feindrähtigen Leitern in Schaltanlagen
- Verdrahtung in Steuerungs- und Verteilerschränken
- Installation in der Maschinensteuerung
Technische Details
| Geeignet für Rundleiter | ja |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für hohe Temperaturen (bis 650 °C) | nein |
| Geeignet für mehrdrähtige Leiter | nein |
| Farbe der Isolation | rot |
| Flanschform | Ringform |
| Maximalstrom (Imax) | 11 |
| Werkstoff | Kupfer |
| Oberflächenschutz | verzinnt |
| Für zugfeste Verbindungen | nein |
| Geeignet für Lackdraht | nein |
| Bandware | nein |
| Geeignet für Flachleiter | nein |
| Geeignet für massive Leiter | nein |
| Anschlussgewindemaß (metrisch) | 4 |
| Bolzenmaß (imperial) | 5/32 Zoll |
| Halogenfrei | ja |
| Isolation | Polycarbonat (PC) |
| Nach DIN | ja |
| Hülsenform | kurz |
| Nennquerschnitt | 0,5 bis 1 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Intercable | Artikel-Nr.: SAE-4628330 | EAN: 8014212200037 | Hersteller-Art.-Nr.: ICIQ14
Häufig gestellte Fragen
Für welche Leiterquerschnitte ist der ICIQ14 geeignet?
Der Quetschkabelschuh ist speziell für Leiter mit einem Nennquerschnitt von 0,5 bis 1 Quadratmillimeter ausgelegt.
Ist der Kabelschuh für den Außeneinsatz geeignet?
Durch die Polycarbonat-Isolation und das verzinnte Kupfer ist er für den Innenbereich und geschützte Gehäuse konzipiert, jedoch nicht für extrem raue Außenbedingungen zertifiziert.
Welches Werkzeug wird für die Montage benötigt?
Für eine korrekte Pressung sollte eine geeignete Crimpzange für isolierte Kabelschuhe gemäß DIN 46237 verwendet werden.
Ist das Material halogenfrei?
Ja, die verwendete Polycarbonat-Isolation ist halogenfrei, was den Einsatz in sicherheitsrelevanten Bereichen ermöglicht.
