Über dieses Produkt

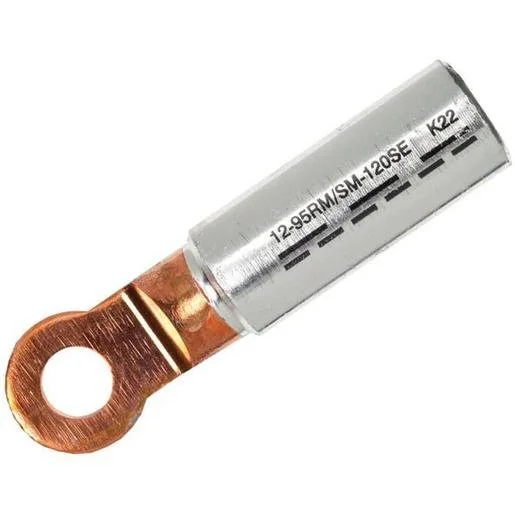

Der Intercable Al/Cu Presskabelschuh für Aluminium-Leiter ist eine zuverlässige Lösung für den sicheren Anschluss von Leitern an Kupfer-Komponenten. Dieser Aluminium-Presskabelschuh nach DIN 46329 wurde speziell für 95 mm² rm/sm und 120 mm² se Sektorleiter entwickelt. Um eine optimale Kontaktierung zu gewährleisten, ist die Hülse werkseitig mit Kontaktfett gefüllt und durch einen Plastikstopfen vor Verschmutzungen geschützt. Die klare Markierung auf der Hülse sorgt für ein präzises und fehlerfreies Verpressen bei der Montage. Für Ihre Projekte in Österreich bieten wir dieses Elektromaterial zur Bestellung direkt in unserem Onlineshop an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Werkstoff Aluminium/Kupfer: Ermöglicht die dauerhafte Verbindung von Al-Leitern an Cu-Anschlüssen.
- Längsdicht: Schützt die Verbindung effektiv vor dem Eindringen von Feuchtigkeit.
- Integriertes Kontaktfett: Sorgt für einen exzellenten Übergangswiderstand und Korrosionsschutz.
- Hülsenform lang: Bietet ausreichend Platz für sichere und zugentlastete Verpressungen.
Anwendungsbereiche
- Anschluss von Aluminiumkabeln nach DIN 48201 Teil 1
- Verbindung von Aluminiumseilen nach DIN EN 50182
- Verarbeitung von rundgedrückten sm/se Sektorleitern
- Aufbau von zugentlasteten elektrischen Verbindungen
Technische Details
| Anzahl der Befestigungslöcher | 1 |
| Längsdicht | ja |
| Kennziffer | 22 |
| Hülsenform | lang |
| Nennquerschnitt Aluminium, SE | 120 bis 120 Quadratmillimeter |
| Anschlussgewindemaß (metrisch) | 12 |
| Werkstoff | Aluminium/Kupfer |
| Nach DIN | ja |
| Querschnittsform | rund |
| Nennquerschnitt Aluminium, RM/SM | 95 bis 95 Quadratmillimeter |
| Geeignet für Al/St-Seile | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Intercable | Artikel-Nr.: SAE-4627318 | EAN: 8014212184689 | Hersteller-Art.-Nr.: ICALCU9512
Häufig gestellte Fragen
Für welche Leiterquerschnitte ist dieser Kabelschuh geeignet?
Der Presskabelschuh ist für Aluminium-Leiter mit einem Nennquerschnitt von 95 mm² bei rm/sm Leitern sowie 120 mm² bei se Leitern ausgelegt.
Ist das Kontaktfett bereits im Lieferumfang enthalten?
Ja, die Hülse ist werksseitig mit Kontaktfett gefüllt, um die elektrische Verbindung dauerhaft vor Oxidation zu schützen.
Kann ich diesen Kabelschuh auch für Kupferkabel verwenden?
Dieser Kabelschuh ist spezifisch für Aluminiumleiter konstruiert, um den Übergang von Aluminium auf Kupferanschlüsse sicher zu bewerkstelligen.
Welche Verpresswerkzeuge werden benötigt?
Da der Kabelschuh nach DIN 46329 gefertigt ist, sollte ein passendes Werkzeug verwendet werden, welches die Kennziffer 22 unterstützt.
