Der Umschalter Netz-0-Notstrom von Schrack ist ein 4-poliger Reiheneinbau-Schalter für einen Nennstrom von 25A. Das Gerät bietet eine Schaltleistung von bis zu 9kW bei 400V und verfügt über die Schutzart IP40 an der Frontseite. Mit einer Baugröße von 89x78x45 mm ist der Umschalter für den Einbau auf der Hutschiene konzipiert und weist eine Verlustleistung von 0,90W pro Pol auf. Dieser Schalter wird primär zur manuellen Umschaltung zwischen Netzbetrieb und Notstromversorgung eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung in unserem Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 25A: Ausgelegt für Standardanwendungen in der Haustechnik und Elektroinstallation.
- 4-polige Ausführung: Ermöglicht die sichere Trennung von Außenleitern und Neutralleiter.
- Reiheneinbau: Kompatibel mit gängigen Verteilereinbauten zur platzsparenden Montage.
- IP40 Schutzart (Front): Bietet Schutz gegen feste Fremdkörper im Schaltschrankbetrieb.
- Optional erweiterbar: Hilfskontakte (INSHK001–) zur Statusrückmeldung nachrüstbar.
Anwendungsbereiche
- Manuelle Umschaltung zwischen öffentlichem Stromnetz und Notstromaggregaten.
- Installation in Unterverteilungen für Wohn- und Zweckbauten.
- Sicherer Betrieb von Ersatzstromanlagen bis 25A Nennstrom.
- Einsatz als Umschalter in elektrischen Steuerungen und Anlagen.
Technische Details
| EAN | 9004840984231 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 4kW; AC-23A – 400V – 9kW; AC-23A – 690V – 9kW; AC-3 – 230V – 4kW; AC-3 – 400V – 7,5kW; AC-3 – 690V – 7,5kW |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| LxBxH mm | 89x78x45 |
| Verlustleistung | 0,90W |
| Nennstrom | 25A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| HLief-Artikel Nummer | ULO25/4T/NS/Z101/F978 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Ausführung | Umschalter |
| Thermischer Bemessungsdauerstrom Ith | 25A |
| Anzugsdrehmoment | 3Nm |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x auf der linken Seite am Hauptkontakt und 1x auf der rechten Seite am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser (1x Öffner / 1x Schliesser pro Schaltstellung). ACHTUNG! Schaltverhalten ist nicht gleich! Bei Schaltstellung „NETZ“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. Bei Schaltstellung „NOTSTROM“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Absperrbar | Nein |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Verlustleistung pro Pol | 0,90W |
| Nettogewicht | 0,40kg/Stk |
| Schutzart | IP40 (Front), IP00 (Anschlüsse) |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 25A; AC-22A – 690V – 25A; AC-23A – 230V – 11A; AC-23A – 400V – 19A; AC-23A – 690V – 11A; AC-3 – 230V – 15A; AC-3 – 400V – 16A; AC-3 – 690V – 9,5A |
| Konventioneller thermischer Strom Ith | 25A |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 7,5Hp; 3x480VAC – 10Hp; 3x600VAC – 15Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Nachrüstkontakte | ## |
| Optionales Zubehör | INSHK001– |
| BEST. NR. | INSR4425 |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR4425– | EAN: 9004840984231 | Hersteller-Art.-Nr.: ULO25/4T/NS/Z101/F978
Downloads

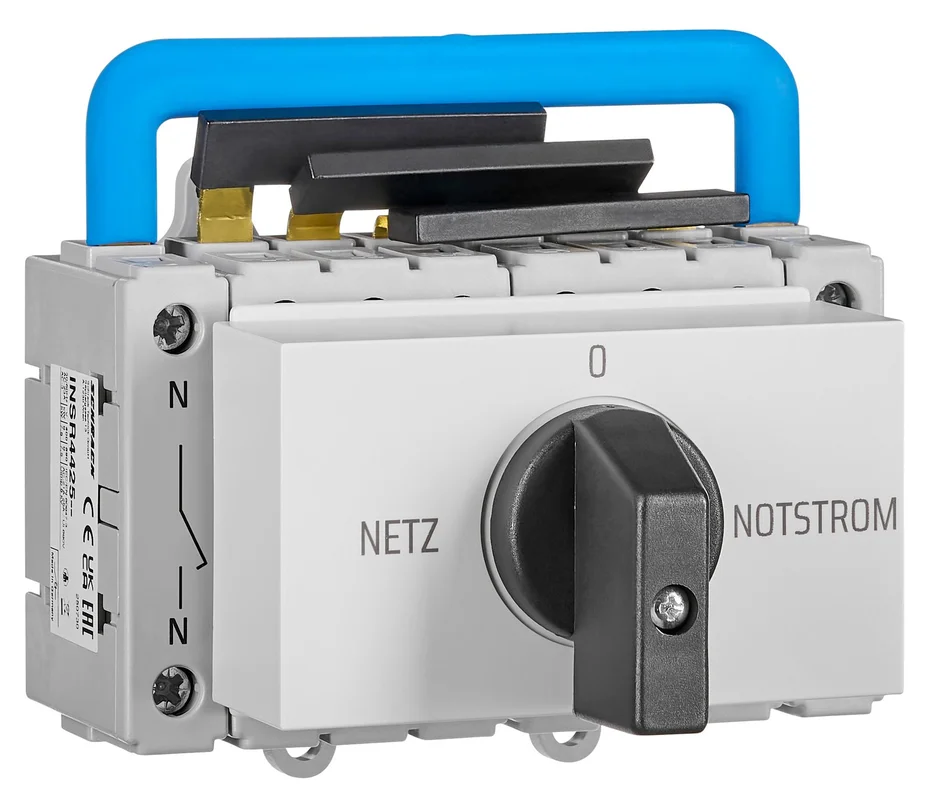

| INSR4425– Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 25A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 25A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 25A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 25A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 25A |
