Über dieses Produkt

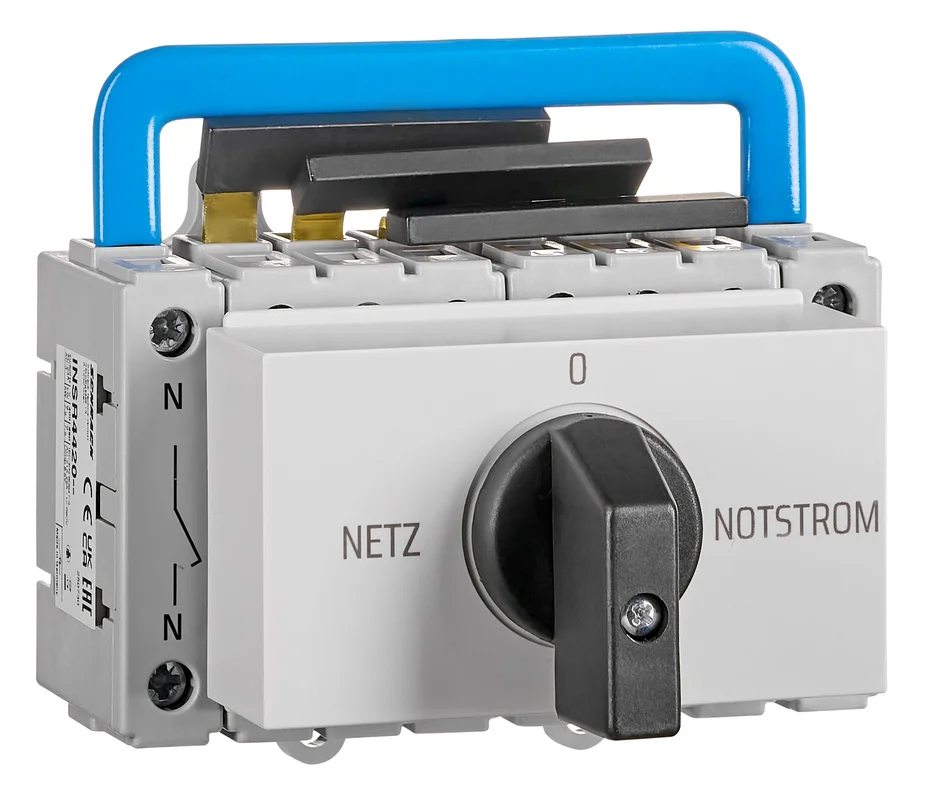

Der Umschalter Netz-0-Notstrom von Schrack ist ein 4-poliger Reiheneinbau-Schalter für die zuverlässige Umschaltung zwischen zwei Stromquellen. Das Gerät ist für einen Nennstrom von 20A ausgelegt und verfügt über die Schutzart IP40 an der Front sowie IP00 an den Anschlüssen. Mit Abmessungen von 89x78x45 mm ist der Schalter kompakt für die Montage auf der Hutschiene konzipiert. Der Umschalter arbeitet bei einer Frequenz von 50/60Hz und bietet eine mechanische Lebensdauer von 100.000 Schaltspielen. Er kommt in der Elektroinstallation bei der Netzumschaltung oder als manueller Notstromumschalter zum Einsatz. Wir liefern dieses Produkt in 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 20A: Ausgelegt für Standard-Leistungsanforderungen im Netzbetrieb.
- 4-polige Ausführung: Ermöglicht die sichere Trennung und Umschaltung von drei Phasen plus Neutralleiter.
- Reiheneinbau-Format: Standardisiertes Design für die einfache Montage in Installationsverteilern.
- Erweiterbar: Optionale Hilfskontakte (INSHK001–) ermöglichen eine erweiterte Schaltlogik.
Anwendungsbereiche
- Manuelle Umschaltung zwischen öffentlichem Stromnetz und Notstromaggregat.
- Schaltvorgänge bei der Energieverteilung in Gebäuden oder kleineren Industrieanlagen.
- Steuerung von Notbeleuchtungen oder kritischen Verbrauchern in der Haustechnik.
Technische Details
| EAN | 9004840984224 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Verlustleistung pro Pol | 0,40W |
| LxBxH mm | 89x78x45 |
| BEST. NR. | INSR4420 |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 3kW; AC-23A – 400V – 7,5kW; AC-23A – 690V – 7,5kW; AC-3 – 230V – 3kW; AC-3 – 400V – 5,5kW; AC-3 – 690V – 5,5kW |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Wirkleistung | 3x120VAC – 1Hp; 3x240VAC – 3Hp; 3x480VAC – 7,5Hp; 3x600VAC – 10Hp; 1x120VAC – 0,5Hp; 1x240VAC – 1,5Hp |
| Ausführung | Umschalter |
| Anzugsdrehmoment | 3Nm |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x auf der linken Seite am Hauptkontakt und 1x auf der rechten Seite am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser (1x Öffner / 1x Schliesser pro Schaltstellung). ACHTUNG! Schaltverhalten ist nicht gleich! Bei Schaltstellung „NETZ“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. Bei Schaltstellung „NOTSTROM“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 20A; AC-22A – 690V – 20A; AC-23A – 230V – 11A; AC-23A – 400V – 16A; AC-23A – 690V – 9A; AC-3 – 230V – 11A; AC-3 – 400V – 7A; AC-3 – 690V – 7A |
| Nettogewicht | 0,39kg/Stk |
| Verpackungseinheit | 1Stk |
| Absperrbar | Nein |
| Verlustleistung | 0,80W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| HLief-Artikel Nummer | ULO20/4T/NS/Z101/F978 |
| Konventioneller thermischer Strom Ith | 20A |
| Thermischer Bemessungsdauerstrom Ith | 20A |
| Schutzart | IP40 (Front), IP00 (Anschlüsse) |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Nennstrom | 20A |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR4420– | EAN: 9004840984224 | Hersteller-Art.-Nr.: ULO20/4T/NS/Z101/F978
Downloads
| INSR4420– Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 20A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 20A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 20A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 20A Foto: Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 20A |
| Maßbild INSR4420– |
| Schaltbild INSR4420– |
| 3D-Daten (.stp): Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 20A |
| Montageanleitung INSHK Hilfskontakte Montageanleitung INSR Hutschienenmontage Schalter |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der 4-polige Netz-0-Notstrom Umschalter auf einer Hutschiene montiert werden?
Ja, der Schalter ist explizit für den Reiheneinbau auf der Hutschiene vorgesehen. Dies ermöglicht eine einfache und normgerechte Montage in gängigen Schalt- und Verteilernschränken.
Ist für den Schrack Umschalter INSR4420– Zubehör für Hilfskontakte erhältlich?
Ja, für diesen Schalter sind optionale Hilfskontakte des Typs INSHK001– verfügbar. Sie können links und rechts am Hauptkontakt aufgeschnappt werden, um zusätzliche Schaltzustände zu erfassen.
Eignet sich der Umschalter für 20A Nennstrom in Drehstromsystemen?
Der Schalter ist 4-polig ausgeführt und für einen konventionellen thermischen Strom von 20A ausgelegt. Damit ist er für die Umschaltung von Drehstromkreisen inklusive Neutralleiter unter den genannten Betriebsbedingungen geeignet.
Wie hoch ist die mechanische Lebensdauer des Schrack Umschalters?
Die mechanische Lebensdauer des Schalters beträgt 100.000 Schaltspiele. Dies gewährleistet eine hohe Zuverlässigkeit bei wiederholten Umschaltvorgängen zwischen Netz- und Notstromversorgung.
