Description
Über dieses Produkt

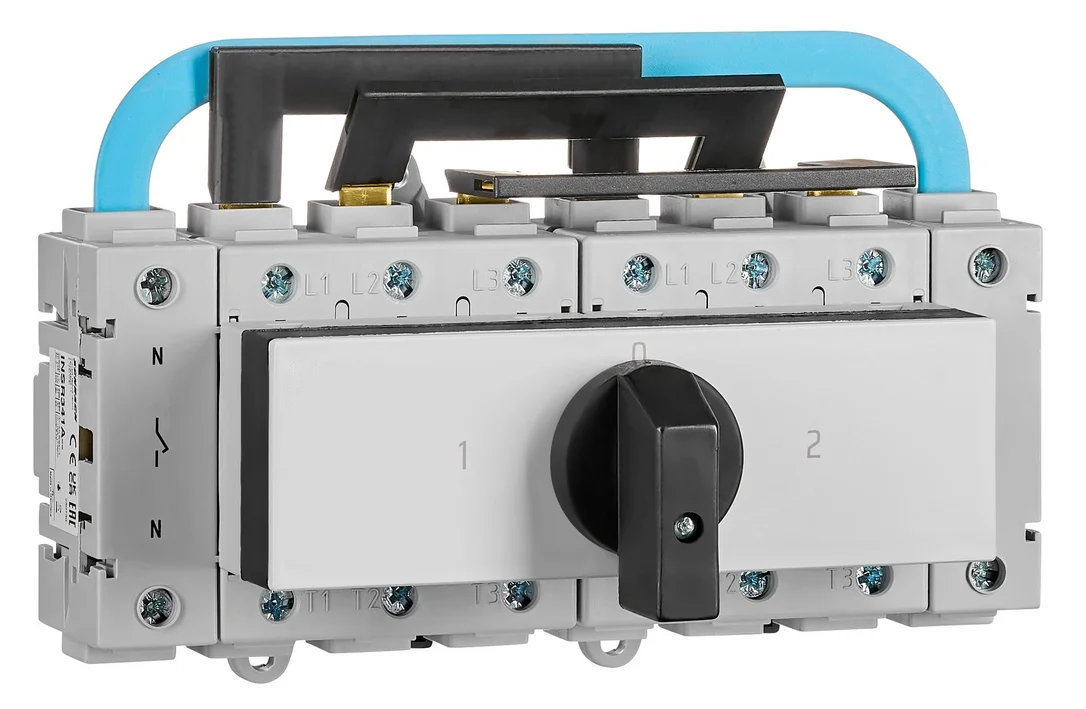

Der Umschalter 1-0-2 von Schrack ist ein robuster, 4-poliger Reiheneinbauschalter, der für einen Nennstrom von 100A ausgelegt ist. Das Gerät arbeitet mit einer Betriebsspannung von 600V AC und verfügt über eine Schutzart von IP40 frontseitig sowie IP00 an den Anschlüssen. Mit einem Anschlussquerschnitt von bis zu 50mm² bei eindrähtigen Leitern ist der Schalter für vielseitige elektrische Installationen in Schaltanlagen konzipiert. Er findet seinen Einsatzbereich vorrangig als Lasttrennschalter in industriellen Verteilungen und bei Umschaltaufgaben zwischen zwei Energiequellen. Der Umschalter 1-0-2 von Schrack ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 100A: Ausgelegt für hohe elektrische Lasten in 4-poligen Systemen.
- Reiheneinbau: Kompakte Montage auf der Hutschiene mit den Abmessungen 100x140x45 mm.
- Mechanische Lebensdauer: Bietet eine hohe Zuverlässigkeit mit bis zu 100.000 Schaltspielen.
- Bemessungsisolationsspannung 690V: Sicherer Betrieb auch in anspruchsvollen industriellen Umgebungen.
- Erweiterte Anschlussoptionen: Geeignet für feindrähtige Leiter mit Adernendhülse von 4-35mm².
Anwendungsbereiche
- Manuelle Umschaltung zwischen Netz- und Notstromversorgung.
- Lasttrennung in Unterverteilungen für industrielle Maschinen.
- Steuerung von Hauptstromkreisen in modularen Schaltanlagen.
- Sicheres Schalten von AC-Lasten in der Gebäudetechnik.
Technische Details
| EAN | 9004840984361 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausführung | Umschalter |
| Verlustleistung | 7,50W |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 3Nm |
| Hilfskontakte | Achtung! Für diesen Artikel aktuell keine Hilfskontakte verfügbar. Hilfskontakt INSHK001– darf NICHT verwendet werden! |
| Betriebsspannung AC | 600V |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Nettogewicht | 1,00kg/Stk |
| Frequenz | 50/60Hz |
| Thermischer Bemessungsdauerstrom Ith | 100A |
| Anschlussart | UL/CSA – AWG 12-1 |
| Verpackungseinheit | 1Stk |
| Absperrbar | Nein |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| HLief-Artikel Nummer | ULT100/4T/NS/Z101 |
| Konventioneller thermischer Strom Ith | 100A |
| Verlustleistung pro Pol | 7,50W |
| Schutzart | IP40 (Front), IP00 (Anschlüsse) |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| BEST. NR. | INSR341A |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nennstrom | 100A |
| Pole | 4 |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 100A; AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| VE | 5Stk |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
| LxBxH mm | 100x140x45 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR341A– | EAN: 9004840984361 | Hersteller-Art.-Nr.: ULT100/4T/NS/Z101
Downloads
INSR341A–
Foto: Umschalter 1-0-2, Reiheneinbau 4-polig, 100A
Foto: Umschalter 1-0-2, Reiheneinbau 4-polig, 100A
Foto: Umschalter 1-0-2, Reiheneinbau 4-polig, 100A
Foto: Umschalter 1-0-2, Reiheneinbau 4-polig, 100A
Foto: Umschalter 1-0-2, Reiheneinbau 4-polig, 100A
Maßbild INSR341A–
Schaltbild INSR341A–
3D-Daten (.stp): Umschalter 1-0-2, Reiheneinbau 4-polig, 100A
Montageanleitung INSR Hutschienenmontage Schalter
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Umschalter 1-0-2 von Schrack mit Hilfskontakten nachgerüstet werden?
Nein, bei diesem Modell INSR341A– ist der Anbau von Hilfskontakten nicht möglich. Bitte beachten Sie, dass der Hilfskontakt INSHK001– für diesen Schalter nicht verwendet werden darf.
Für welche Leiterquerschnitte ist der Schalter ausgelegt?
Der Schalter unterstützt bei eindrähtigen Leitern einen Anschlussquerschnitt von 4-50mm². Bei feindrähtigen Leitern mit Adernendhülse ist ein Anschluss von 4-35mm² möglich.
Wie hoch ist die mechanische Lebensdauer des 100A Umschalters?
Dieser Reiheneinbau-Umschalter von Schrack verfügt über eine hohe mechanische Lebensdauer von 100.000 Schaltspielen, was ihn für den dauerhaften Einsatz in Schaltanlagen prädestiniert.
Ist der Schalter absperrbar?
Nein, der Umschalter 1-0-2 mit der Artikelnummer INSR341A– ist in der vorliegenden Ausführung nicht absperrbar.
