Description
Über dieses Produkt

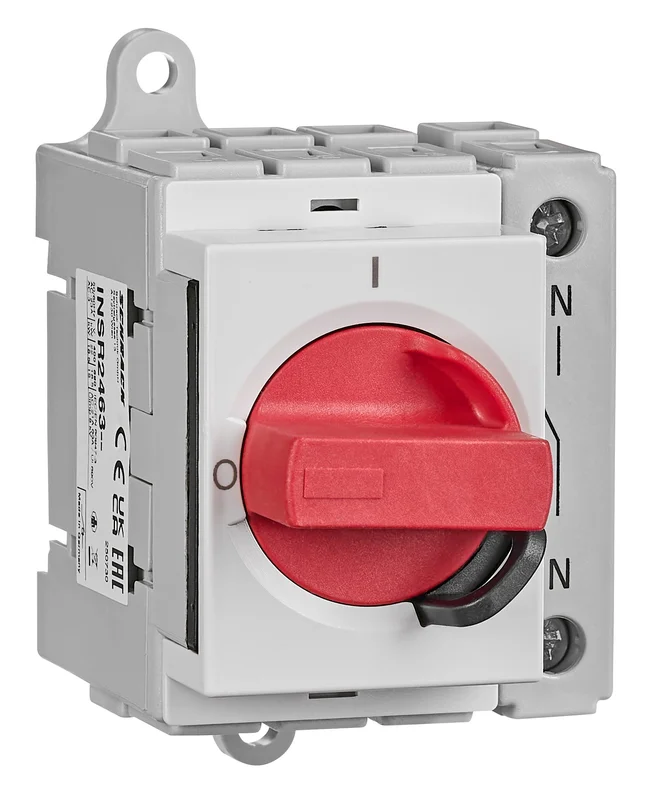

Der Schrack Not-Aus Hauptschalter 4-polig mit 63A Nennstrom ist für die effiziente Montage im Reiheneinbau konzipiert. Dieses Gerät verfügt über eine Bemessungsisolationsspannung von 690V und bietet einen Berührungsschutz gemäß VDE 0106 Teil 100. Mit seinen kompakten Maßen von 81x49x45 mm und der Schutzart IP40 frontseitig lässt er sich präzise in Schaltschränke integrieren. Das Modell ist mit zwei Schlössern absperrbar und für einen Betriebstemperaturbereich von -25°C bis +55°C ausgelegt. Er dient als zuverlässiges Trennglied in industriellen und gewerblichen Elektroinstallationen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im tela.at Onlineshop. Jetzt den Not-Aus Hauptschalter 4-polig 63A online bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 63A: Ausgelegt für hohe elektrische Lasten im Dauerbetrieb.
- 4-polige Ausführung: Ermöglicht die allpolige Trennung von Stromkreisen.
- Reiheneinbau: Kompatibel mit gängigen Verteilereinheiten für eine platzsparende Installation.
- Absperrbarkeit: Mit zwei Schlössern (4-6mm Bügelschlossdurchmesser) gegen unbefugtes Einschalten sicherbar.
- Erweiterbarkeit: Hilfskontakte wie der INSHK001– sind beidseitig einfach aufschnappbar.
Anwendungsbereiche
- Sichere Trennung von Maschinensteuerungen in industriellen Produktionsanlagen.
- Einsatz als Hauptschalter in Unterverteilungen für Gewerbeobjekte.
- Nutzung als Not-Aus-Einrichtung zur schnellen Spannungsfreischaltung von Betriebsmitteln.
- Integration in Schaltanlagen zur Wartungsabsicherung.
Technische Details
| EAN | 9004840983777 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 63A; AC-22A – 690V – 63A; AC-23A – 230V – 38A; AC-23A – 400V – 41A; AC-23A – 690V – 21A; AC-3 – 230V – 38A; AC-3 – 400V – 36A; AC-3 – 690V – 17A |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 15Hp; 3x480VAC – 25Hp; 3x600VAC – 30Hp; 1x120VAC – 3Hp; 1x240VAC – 10Hp |
| LxBxH mm | 81x49x45 |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Nennstrom | 63A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Konventioneller thermischer Strom Ith | 63A |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Thermischer Bemessungsdauerstrom Ith | 63A |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 11kW; AC-23A – 400V – 22kW; AC-23A – 690V – 18,5kW; AC-3 – 230V – 11kW; AC-3 – 400V – 18,5kW; AC-3 – 690V – 15kW |
| HLief-Artikel Nummer | NLO63/4T/Z20/X74E |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Verlustleistung pro Pol | 3,60W |
| Nettogewicht | 0,17kg/Stk |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Verlustleistung | 3,60W |
| Optionales Zubehör | INSHK001– |
| Kurzschlussschutz max. Schmelzsicherung | 63 |
| BEST. NR. | INSR2463 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR2463– | EAN: 9004840983777 | Hersteller-Art.-Nr.: NLO63/4T/Z20/X74E
Downloads
| INSR2463– Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A |
| Maßbild INSR2463– |
| Schaltbild INSR2463– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A |
| Montageanleitung INSHK Hilfskontakte Montageanleitung INSR Hutschienenmontage Schalter |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack 63A Hauptschalter zusätzlich mit Hilfskontakten ausgestattet werden?
Ja, der Hauptschalter lässt sich mit dem Hilfskontakt INSHK001– erweitern. Es können maximal zwei dieser Hilfskontakte links und rechts am Hauptkontakt aufgeschnappt werden, um eine Konfiguration von bis zu 2x Öffnern und 2x Schließern zu erreichen.
Welche Anschlussquerschnitte sind für den 4-poligen Not-Aus-Schalter zulässig?
Der Anschluss ist für Leiterquerschnitte von 2,5 mm² bis 16 mm² ausgelegt. Dies gilt sowohl für eindrähtige Leiter als auch für mehrdrätige und feindrähtige Leitungen mit Adernendhülse.
Ist dieser Not-Aus Schalter für die Hutschienenmontage geeignet?
Ja, der Schalter ist spezifisch für den Reiheneinbau konzipiert. Dank seiner kompakten Bauweise von 81x49x45 mm lässt er sich problemlos in standardisierte Verteilersysteme integrieren.
Wie wird der Schalter gegen unbefugte Bedienung gesichert?
Der Schalter verfügt über eine Vorrichtung zur Absperrung. Mit bis zu zwei Bügelschlössern, die einen Bügeldurchmesser von 4-6 mm aufweisen, kann der Schalter in der Aus-Stellung verriegelt werden.
