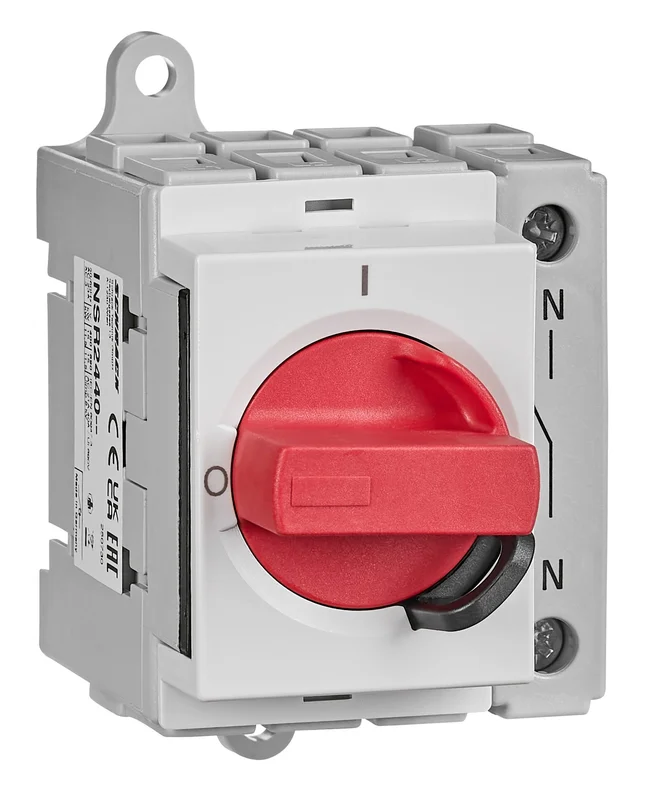

Der Schrack Not-Aus Hauptschalter 4-polig mit 40A Nennstrom ist ein robuster Reiheneinbau-Schalter für die sichere Trennung elektrischer Stromkreise. Das Gerät verfügt über eine Schutzart von IP40 an der Front sowie IP20 an den Anschlüssen und ist für eine Bemessungsisolationsspannung von 690V ausgelegt. Die kompakten Abmessungen von 81x49x45 mm ermöglichen eine platzsparende Montage auf der Hutschiene, wobei die Farbe Rot-Gelb eine klare Kennzeichnung der Not-Aus-Funktion sicherstellt. Der Schalter ist für einen Betriebstemperaturbereich von -25°C bis +55°C spezifiziert und kann mit bis zu zwei Hilfskontakten erweitert werden. Dieser Schalter wird innerhalb von 1 bis 3 Werktagen geliefert, wenn Sie ihn online bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht die allpolige Abschaltung von dreiphasigen Verbrauchern inklusive Neutralleiter.
- Reiheneinbau-Design: Schnelle und einfache Montage auf Standard-Hutschienen im Schaltschrank.
- Absperrbarkeit: Mit zwei Schlössern (4-6 mm Bügeldurchmesser) gegen unbefugtes Wiedereinschalten sicherbar.
- Hohe Lebensdauer: Mechanische Schaltspiele von bis zu 100.000 Zyklen sorgen für Langlebigkeit im Betrieb.
- Erweiterbar: Flexibles Nachrüsten von Hilfskontakten (max. 2x INSHK001–) für zusätzliche Signalisierungsaufgaben.
Anwendungsbereiche
- Industrielle Anlagensteuerung zur manuellen Not-Abschaltung von Maschinen.
- Hauptschalter in Unterverteilungen für Gebäudetechnik und Elektroinstallationen.
- Sicheres Freischalten von Wartungsbereichen bei Anlagenreparaturen.
- Abschaltvorrichtung in Stromkreisen mit Lasten bis 40A gemäß AC-23A Schaltleistung.
Technische Details
| EAN | 9004840983760 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 4Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Verlustleistung pro Pol | 2,40W |
| Thermischer Bemessungsdauerstrom Ith | 40A |
| Gemäß UL508 / CSA | ## |
| Verlustleistung | 2,40W |
| Anschluss | ## |
| LxBxH mm | 81x49x45 |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Nennstrom | 40A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 40A; AC-22A – 690V – 40A; AC-23A – 230V – 27A; AC-23A – 400V – 29A; AC-23A – 690V – 17A; AC-3 – 230V – 27A; AC-3 – 400V – 22A; AC-3 – 690V – 13A |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| BEST. NR. | INSR2440 |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 7,5kW; AC-23A – 400V – 15kW; AC-23A – 690V – 15kW; AC-3 – 230V – 7,5kW; AC-3 – 400V – 11,5kW; AC-3 – 690V – 11,5kW |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Konventioneller thermischer Strom Ith | 40A |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| HLief-Artikel Nummer | NLO40/4T/Z20/X74E |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Nettogewicht | 0,17kg/Stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Optionales Zubehör | INSHK001– |
