Description
Über dieses Produkt

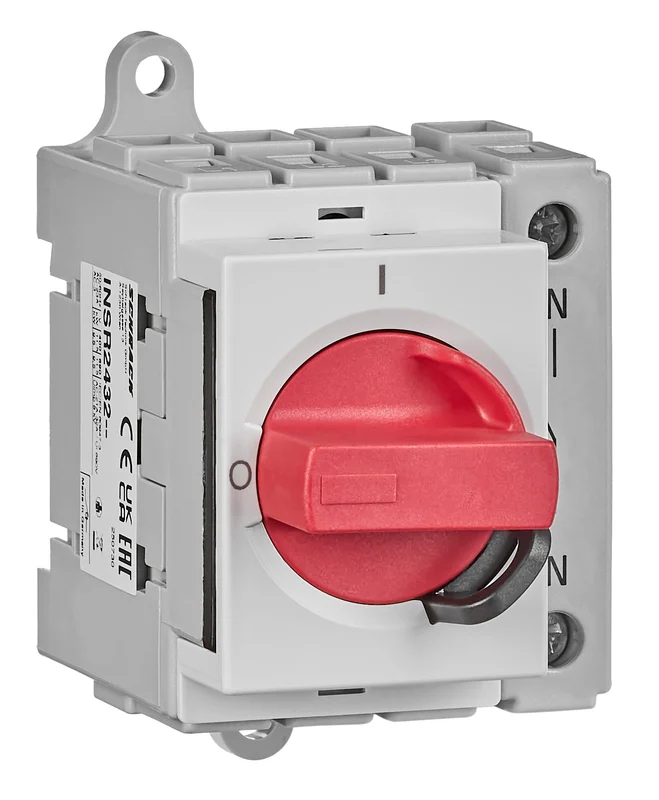

Der Schrack Not-Aus Hauptschalter 4-polig für den Reiheneinbau bietet mit 32A Nennstrom eine zuverlässige Trennung von Stromkreisen. Das Gerät ist für eine Betriebsspannung von 690V ausgelegt und verfügt über eine Schutzart von IP40 frontseitig sowie IP20 an den Anschlüssen. Mit einem kompakten Maß von 81x49x45 mm lässt sich der Schalter platzsparend auf der Hutschiene montieren und kann mit bis zu zwei Vorhängeschlössern gegen Wiedereinschalten gesichert werden. Er eignet sich für den Einsatz als Lasttrennschalter in Schaltanlagen und Unterverteilungen, in denen ein Not-Aus-Befehl gefordert ist. Dieser Artikel ist innerhalb von 1 bis 3 Werktagen verfügbar und kann direkt bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 32A – für gängige Anwendungen in der Haustechnik und Industrie ausgelegt.
- Bauform: 4-polig für Reiheneinbau – ermöglicht eine einfache Integration in Standard-Verteilerschränke.
- Absperrbarkeit: Vorrichtung für 2 Schlösser – sorgt für Sicherheit bei Wartungs- und Reparaturarbeiten.
- Mechanische Lebensdauer: 100.000 Schaltspiele – gewährleistet eine hohe Anzahl an Schaltvorgängen.
- Erweiterbarkeit: Hilfskontakte wie der INSHK001 nachrüstbar – erlaubt flexible Konfigurationen bis zu 2 Öffnern/Schließern.
Anwendungsbereiche
- Sicherheitsabschaltung in Maschinensteuerungen und Anlagen.
- Hauptschalterfunktion in Unterverteilungen und Schaltschränken.
- Reparaturschalter für elektrische Verbraucher und Motoren.
Technische Details
| EAN | 9004840983753 |
| HLief-Artikel Nummer | NLO32/4T/Z20/X74E |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Nennstrom | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 32A; AC-22A – 690V – 32A; AC-23A – 230V – 22A; AC-23A – 400V – 22A; AC-23A – 690V – 13A; AC-3 – 230V – 20A; AC-3 – 400V – 20A; AC-3 – 690V – 11,5A |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Thermischer Bemessungsdauerstrom Ith | 32A |
| LxBxH mm | 81x49x45 |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Verlustleistung pro Pol | 1,50W |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 6kW; AC-23A – 400V – 11,5kW; AC-23A – 690V – 11,5kW; AC-3 – 230V – 5,5kW; AC-3 – 400V – 9,5kW; AC-3 – 690V – 9,5kW |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| BEST. NR. | INSR2432 |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Konventioneller thermischer Strom Ith | 32A |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Nettogewicht | 0,17kg/stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR2432– | EAN: 9004840983753 | Hersteller-Art.-Nr.: NLO32/4T/Z20/X74E
Downloads
INSR2432–
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Maßbild INSR2432–
Schaltbild INSR2432–
3D-Daten (.stp): Not-Aus Hauptschalter 4-polig, Reiheneinbau, 32A
Montageanleitung INSHK Hilfskontakte
Montageanleitung INSR Hutschienenmontage Schalter
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Ist der Schrack 4-polige Hauptschalter für die Hutschiene geeignet?
Ja, dieser Schalter ist speziell für den Reiheneinbau konzipiert und kann einfach auf einer standardmäßigen Hutschiene in der Verteilung montiert werden. Die Maße sind auf die gängigen Reiheneinbauformate abgestimmt.
Können Hilfskontakte bei diesem 32A Not-Aus Schalter nachgerüstet werden?
Es können maximal zwei Hilfskontakte vom Typ INSHK001 nachgerüstet werden. Diese lassen sich links oder rechts am Hauptkontakt aufschnappen, um bis zu zwei Öffner oder Schließer zu realisieren.
Wie kann der Not-Aus Hauptschalter gegen unbefugtes Schalten gesichert werden?
Der Schalter ist absperrbar ausgeführt und bietet die Möglichkeit, bis zu zwei Vorhängeschlösser mit einem Bügeldurchmesser von 4-6 mm anzubringen. Dadurch kann die Schalterstellung sicher fixiert werden.
Welche Leitungsquerschnitte können an den Schalter angeschlossen werden?
Das Gerät unterstützt Anschlussquerschnitte von 2,5 mm² bis 16 mm². Dies gilt sowohl für eindrähtige, mehrdrähtige als auch feindrähtige Leitungen mit Aderendhülse.
