Description
Über dieses Produkt

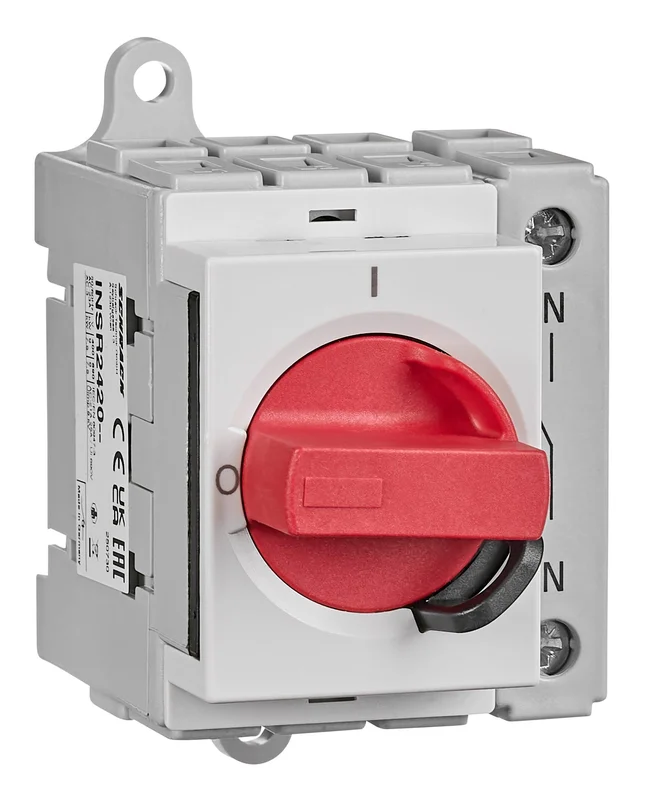

Der Schrack Not-Aus Hauptschalter 4-polig mit 20A Nennstrom ist für die schnelle und sichere Trennung von Stromkreisen im Reiheneinbau konzipiert. Das Gerät verfügt über vier Pole, ist für eine Bemessungsisolationsspannung von 690V ausgelegt und bietet frontseitig die Schutzart IP40 sowie IP20 an den Anschlüssen. Mit Abmessungen von 81x49x45 mm ist der Schalter in rot-gelber Ausführung kompakt gebaut und ermöglicht durch die Absperrbarkeit mit zwei Schlössern eine hohe Betriebssicherheit. Dieser Schalter wird primär in Schaltschränken zur Absicherung von Maschinen und Anlagen eingesetzt. Den Not-Aus Hauptschalter 4-polig von Schrack liefern wir Ihnen innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 20A: Ausgelegt für eine zuverlässige Schaltleistung in 4-poligen Stromkreisen.
- Reiheneinbau-Format: Ermöglicht die einfache und platzsparende Montage auf der Hutschiene.
- Absperrbare Ausführung: Schutz gegen unbefugtes Einschalten durch bis zu zwei Vorhängeschlösser.
- Erweiterbarkeit: Optional lassen sich bis zu zwei Hilfskontakte (INSHK001–) seitlich aufstecken.
- Mechanische Lebensdauer: Ausgelegt auf 100.000 Schaltspiele für langjährigen Einsatz.
Anwendungsbereiche
- Sicherheitsabschaltung von Industriemaschinen und Produktionsanlagen.
- Manuelle Trennung von Lastkreisen in Verteilern und Schaltschränken.
- Not-Aus-Funktion in elektrotechnischen Anlagen nach geltenden Anforderungen.
Technische Details
| EAN | 9004840983739 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| LxBxH mm | 81x49x45 |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Verlustleistung pro Pol | 0,40W |
| HLief-Artikel Nummer | NLO20/4T/Z20/X74E |
| BEST. NR. | INSR2420 |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 3kW; AC-23A – 400V – 7,5kW; AC-23A – 690V – 7,5kW; AC-3 – 230V – 3kW; AC-3 – 400V – 5,5kW; AC-3 – 690V – 5,5kW |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Wirkleistung | 3x120VAC – 1Hp; 3x240VAC – 3Hp; 3x480VAC – 7,5Hp; 3x600VAC – 10Hp; 1x120VAC – 0,5Hp; 1x240VAC – 1,5Hp |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 20A; AC-22A – 690V – 20A; AC-23A – 230V – 11A; AC-23A – 400V – 16A; AC-23A – 690V – 9A; AC-3 – 230V – 11A; AC-3 – 400V – 7A; AC-3 – 690V – 7A |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 0,80W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Konventioneller thermischer Strom Ith | 20A |
| Thermischer Bemessungsdauerstrom Ith | 20A |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Nettogewicht | 0,17kg/Stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Nennstrom | 20A |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR2420– | EAN: 9004840983739 | Hersteller-Art.-Nr.: NLO20/4T/Z20/X74E
Downloads
INSR2420–
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Foto: Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Maßbild INSR2420–
Schaltbild INSR2420–
3D-Daten (.stp): Not-Aus Hauptschalter 4-polig, Reiheneinbau, 20A
Montageanleitung INSHK Hilfskontakte
Montageanleitung INSR Hutschienenmontage Schalter
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann man den Schrack 20A Hauptschalter auf einer Hutschiene montieren?
Ja, dieser Not-Aus Hauptschalter ist speziell für den Reiheneinbau konzipiert und lässt sich einfach auf einer Standard-Hutschiene im Schaltschrank montieren.
Ist der 4-polige Schalter mit Hilfskontakten erweiterbar?
Der Schalter unterstützt die Montage von maximal zwei Hilfskontakten (INSHK001–). Diese können links oder rechts am Hauptkontakt aufgeschnappt werden.
Wie sicher ist der Not-Aus Schalter gegen unbefugte Bedienung?
Das Gerät ist absperrbar. Es können bis zu zwei Vorhängeschlösser mit einem Bügeldurchmesser von 4-6 mm angebracht werden, um den Schalter im ausgeschalteten Zustand zu sichern.
Welche Anschlussquerschnitte sind für diesen Schalter zulässig?
Sie können Leitungen mit einem Querschnitt von 2,5 bis 16 mm² anschließen, egal ob eindrähtig, mehrdrähtig oder feindrähtig mit Adernendhülse.
