Über dieses Produkt

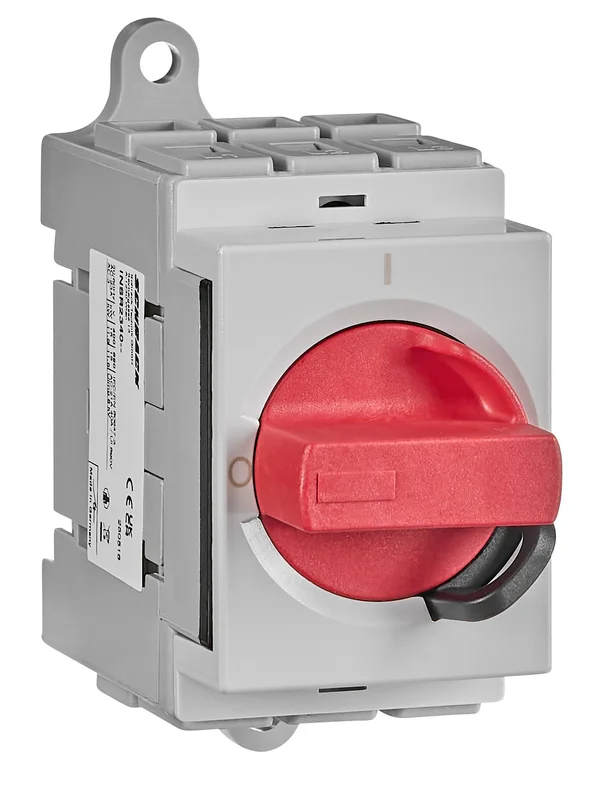

Der Schrack Not-Aus Hauptschalter 3-polig 40A ist ein leistungsstarker Schalter für die Reiheneinbau-Montage in elektrotechnischen Anlagen. Mit einer Bemessungsisolationsspannung von 690V und einer mechanischen Lebensdauer von 100.000 Schaltspielen gewährleistet er eine zuverlässige Trennung im Stromkreis. Die Ausführung erfolgt im signalstarken rot-gelben Design, wobei die Front mit Schutzart IP40 und die Anschlüsse mit IP20 geschützt sind. Der Anschluss ist für mehrdrätige, feindrähtige und eindrähtige Leiter von 2,5 bis 16mm² ausgelegt. Dieses Schaltgerät findet seinen Einsatz als Haupt- oder Not-Aus-Schalter in industriellen und gewerblichen Verteilerschränken. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im tela.at Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 40A für hohe Schaltlasten in 3-poligen Systemen
- Montage: Schnelle Installation durch Reiheneinbau-Design
- Absperrbarkeit: Mit zwei Schlössern gegen unbefugtes Betätigen sicherbar
- Betriebstemperatur: Einsatzbereich von -25°C bis +55°C für vielseitige Umgebungen
- Schaltleistung: 15kW bei 400V (AC-23A) für effiziente Stromkreissteuerung
Anwendungsbereiche
- Sicheres Trennen von Industriemaschinen im Notfall
- Hauptschalterfunktion in Schaltschränken und Unterverteilungen
- Manuelle Ein- und Ausschaltvorgänge für Motoren und Anlagenkomponenten
Technische Details
| EAN | 9004840983692 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 4Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Verlustleistung pro Pol | 2,40W |
| Thermischer Bemessungsdauerstrom Ith | 40A |
| BEST. NR. | INSR2340 |
| Gemäß UL508 / CSA | ## |
| Verlustleistung | 2,40W |
| Optionales Zubehör | INSHK001–; INSNK011– |
| Anschluss | ## |
| HLief-Artikel Nummer | NLO40/3T/Z20/X74E |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Nennstrom | 40A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 40A; AC-22A – 690V – 40A; AC-23A – 230V – 27A; AC-23A – 400V – 29A; AC-23A – 690V – 17A; AC-3 – 230V – 27A; AC-3 – 400V – 22A; AC-3 – 690V – 13A |
| Frequenz | 50/60Hz |
| LxBxH mm | 70x36x45 |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 7,5kW; AC-23A – 400V – 15kW; AC-23A – 690V – 15kW; AC-3 – 230V – 7,5kW; AC-3 – 400V – 11,5kW; AC-3 – 690V – 11,5kW |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Konventioneller thermischer Strom Ith | 40A |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nettogewicht | 0,14kg/Stk |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK011– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK001– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR2340– | EAN: 9004840983692 | Hersteller-Art.-Nr.: NLO40/3T/Z20/X74E
Downloads
| INSR2340– INSR2340– INSR2340– INSR2340– INSR2340– INSR2340– |
| Maßbild INSR2340– |
| Schaltbild INSR2340– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 3-polig, Reiheneinbau, 40A |
| Montageanleitung INSR Hutschienenmontage Schalter Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack 3-polige Not-Aus Hauptschalter 40A zu einem 4-poligen Schalter umgerüstet werden?
Ja, dieser Schalter kann durch die Montage des optional erhältlichen Neutralleiterkontakts INSNK011– auf einen 4-poligen Schalter erweitert werden. Beachten Sie hierbei die Herstellerhinweise zur Kombination mit zusätzlichen Hilfskontakten.
Welche Hilfskontakte sind mit dem Schalter kompatibel?
Es können maximal zwei Hilfskontakte vom Typ INSHK001– installiert werden. Diese lassen sich einfach links oder rechts am Hauptkontakt des Not-Aus Hauptschalters aufschnappen.
Ist der Not-Aus Hauptschalter 40A für den Einbau auf der Hutschiene geeignet?
Ja, der Schalter ist explizit für den Reiheneinbau konzipiert. Dies ermöglicht eine platzsparende Montage auf der Hutschiene in gängigen Schalt- und Verteilerschränken.
Welcher Leitungsquerschnitt kann an diesen Hauptschalter angeschlossen werden?
Das Gerät unterstützt Anschlussquerschnitte von 2,5 bis 16mm² sowohl für mehrdrätige und eindrähtige Leiter als auch für feindrähtige Leiter mit Adernendhülse. Das erforderliche Anzugsdrehmoment für die Klemmen beträgt 3Nm.
