Über dieses Produkt

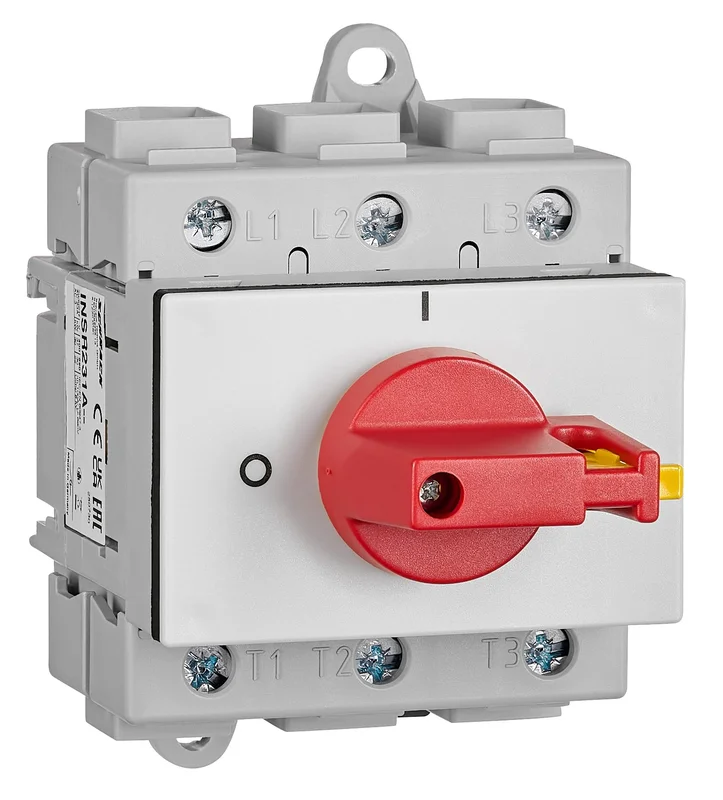

Der Schrack Not-Aus Hauptschalter 3-polig ist für den Reiheneinbau konzipiert und schaltet Ströme bis 100A zuverlässig ab. Mit einer Bemessungsisolationsspannung von 690V und drei Polen bietet das Gerät eine robuste Absicherung für elektrische Anlagen. Der Schalter verfügt über die Schutzart IP40 frontseitig und IP10 an den Anschlüssen bei einer Baugröße von 90x70x45 mm. Er ist mit bis zu zwei Hilfskontakten erweiterbar und ermöglicht die Absperrung mittels zweier Schlösser mit einem Bügeldurchmesser von 4-6 mm. Die Montage erfolgt einfach auf der Hutschiene im Schaltschrank für industrielle Anwendungen. Dieser Not-Aus Hauptschalter ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 100A – sichere Trennung unter Lastbedingungen.
- Bauform: Reiheneinbau (90x70x45 mm) – platzsparende Integration im Verteiler.
- Absperrbarkeit: Platz für 2 Schlösser – Schutz vor unbefugter Betätigung bei Wartungsarbeiten.
- Erweiterbarkeit: Max. 2 Hilfskontakte (INSHK001–) nachrüstbar – flexible Konfiguration.
- Anschlussquerschnitt: 4-50 mm² – für flexible Verdrahtung geeignet.
Anwendungsbereiche
- Sichere Not-Aus-Abschaltung in Maschinensteuerungen.
- Hauptschalter für Industrie-Verteileranlagen.
- Reparaturschalter zur sicheren Freischaltung elektrischer Anlagen.
- Installation in Schaltkästen mit Hutschiene.
Technische Details
| EAN | 9004840983722 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Nettogewicht | 0,34kg/Stk |
| Montage | Reiheneinbau |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Gemäß UL508 / CSA | ## |
| HLief-Artikel Nummer | NLT100/3T/Z20 |
| Anschluss | ## |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| Optionales Zubehör | INSHK001–; INSNK013– |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Verlustleistung | 7,50W |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| BEST. NR. | INSR231A |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Thermischer Bemessungsdauerstrom Ith | 100A |
| Anschlussart | UL/CSA – AWG 12-1 |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Konventioneller thermischer Strom Ith | 100A |
| Schutzart | IP40 (Front), IP10 (Anschlüsse) |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verlustleistung pro Pol | 7,50W |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK013– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK001– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Nennstrom | 100A |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 100A; AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| VE | 5Stk |
| LxBxH mm | 90x70x45 |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR231A– | EAN: 9004840983722 | Hersteller-Art.-Nr.: NLT100/3T/Z20
Downloads
| INSR231A– Foto: Not-Aus Hauptschalter 3-polig, Reiheneinbau, 100A Foto: Not-Aus Hauptschalter 3-polig, Reiheneinbau, 100A Foto: Not-Aus Hauptschalter 3-polig, Reiheneinbau, 100A Foto: Not-Aus Hauptschalter 3-polig, Reiheneinbau, 100A Foto: Not-Aus Hauptschalter 3-polig, Reiheneinbau, 100A Foto: Not-Aus Hauptschalter 3-polig, Reiheneinbau, 100A |
| Maßbild INSR231A– |
| Schaltbild INSR231A– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 3-polig, Reiheneinbau, 100A |
| Montageanleitung INSR Hutschienenmontage Schalter Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack 100A Hauptschalter auf 4 Pole erweitert werden?
Ja, der 3-polige Not-Aus Hauptschalter kann mittels des optional erhältlichen Neutralleiterkontakts INSNK013– auf einen 4-poligen Schalter umgerüstet werden. Beachten Sie dabei die Hinweise zur Hilfskontakt-Konfiguration in der technischen Anleitung.
Wie viele Hilfskontakte lassen sich an den Schalter anschrauben?
Es können maximal zwei Hilfskontakte vom Typ INSHK001– montiert werden. Diese lassen sich links und rechts am Hauptkontakt aufschnappen, wobei eine Konfiguration von bis zu 2x Öffner oder 2x Schliesser möglich ist.
Welche Anschlussquerschnitte sind für diesen 100A Schalter zulässig?
Der Hauptschalter unterstützt für eindrähtige Leiter Querschnitte von 4-50 mm². Bei feindrähtigen Leitern mit Adernendhülse liegt der Bereich zwischen 4-35 mm².
Ist der Schalter gegen unbefugtes Schalten absperrbar?
Ja, der Schalter ist für die Verwendung mit zwei Schlössern ausgelegt. Der Bügelschlossdurchmesser muss dabei zwischen 4 mm und 6 mm liegen, um die Absperrfunktion sicher zu gewährleisten.
