Über dieses Produkt

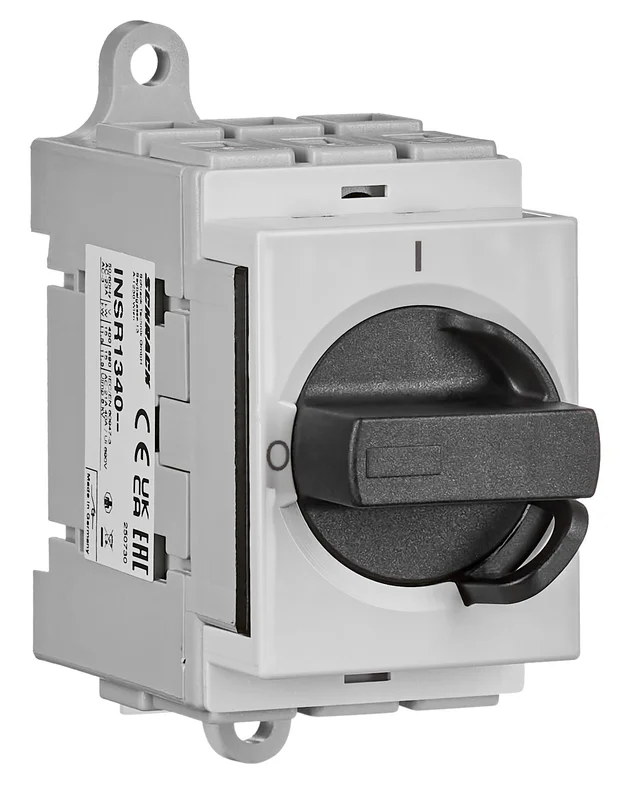

Der Schrack Hauptschalter 3-polig für den Reiheneinbau bietet einen Nennstrom von 40A und ist für den Einsatz in Verteilern konzipiert. Das Gehäuse verfügt über die Schutzart IP40 an der Front sowie IP20 an den Anschlüssen bei einer Baugröße von 70x36x45 mm. Der Schalter ist für eine Bemessungsisolationsspannung von 690V ausgelegt und lässt sich mittels zweier Vorhängeschlösser gegen unbefugtes Schalten absichern. Die Montage erfolgt direkt auf der Hutschiene, was ihn für den Einsatz in Schaltschränken und industriellen Anlagen prädestiniert. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie diesen Hauptschalter bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsdauerstrom: 40A – Gewährleistet den sicheren Betrieb bei Nennlast.
- Bauform: 3-polig für Reiheneinbau – Ermöglicht platzsparende Installation in Standardverteilungen.
- Absperrbarkeit: Mit 2 Schlössern (4-6mm Bügel) – Schützt vor ungewolltem Einschalten bei Wartungsarbeiten.
- Anschlussquerschnitt: 2,5-16mm² – Bietet Flexibilität bei der Verdrahtung mit verschiedenen Leitertypen.
- Mechanische Lebensdauer: 100.000 Schaltspiele – Unterstützt eine hohe Langlebigkeit im Anlagenbetrieb.
Anwendungsbereiche
- Hauptschalter in Unterverteilungen für industrielle Maschinensteuerung.
- Not-Aus-Schalter zur schnellen Freischaltung von elektrischen Lasten.
- Reparaturschalter zur sicheren Trennung der Spannungsversorgung während Instandsetzungsarbeiten.
- Reiheneinbau-Hauptschalter für modulare Schaltanlagen.
Technische Details
| EAN | 9004840983623 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 4Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Verlustleistung pro Pol | 2,40W |
| Thermischer Bemessungsdauerstrom Ith | 40A |
| Gemäß UL508 / CSA | ## |
| Verlustleistung | 2,40W |
| Optionales Zubehör | INSHK001–; INSNK011– |
| Anschluss | ## |
| Farbe | grau |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Nennstrom | 40A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 40A; AC-22A – 690V – 40A; AC-23A – 230V – 27A; AC-23A – 400V – 29A; AC-23A – 690V – 17A; AC-3 – 230V – 27A; AC-3 – 400V – 22A; AC-3 – 690V – 13A |
| Frequenz | 50/60Hz |
| LxBxH mm | 70x36x45 |
| HLief-Artikel Nummer | HLO40/3T/Z20/X74E |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 7,5kW; AC-23A – 400V – 15kW; AC-23A – 690V – 15kW; AC-3 – 230V – 7,5kW; AC-3 – 400V – 11,5kW; AC-3 – 690V – 11,5kW |
| Anschlussart | UL/CSA – AWG 14-6 |
| Konventioneller thermischer Strom Ith | 40A |
| Ausführung | Hauptschalter |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK011– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK001– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| BEST. NR. | INSR1340 |
| Nettogewicht | 0,12kg/Stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR1340– | EAN: 9004840983623 | Hersteller-Art.-Nr.: HLO40/3T/Z20/X74E
Downloads
| INSR1340– Foto: Hauptschalter 3-polig, Reiheneinbau, 40A Foto: Hauptschalter 3-polig, Reiheneinbau, 40A Foto: Hauptschalter 3-polig, Reiheneinbau, 40A Foto: Hauptschalter 3-polig, Reiheneinbau, 40A Foto: Hauptschalter 3-polig, Reiheneinbau, 40A Foto: Hauptschalter 3-polig, Reiheneinbau, 40A |
| Maßbild INSR1340– |
| Schaltbild INSR1340– |
| 3D-Daten (.stp): Hauptschalter 3-polig, Reiheneinbau, 40A |
| Montageanleitung INSR Hutschienenmontage Schalter Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der 3-polige Hauptschalter INSR1340 auf 4 Pole erweitert werden?
Ja, dieser Schalter kann mittels des optional erhältlichen Neutralleiterkontakts INSNK011– auf einen 4-poligen Schalter umgerüstet werden. Beachten Sie dabei unbedingt die Hinweise zur Hilfskontaktkonfiguration in der Montageanleitung.
Welche Hilfskontakte sind mit dem Schrack Hauptschalter 40A kompatibel?
Der Schalter unterstützt die Verwendung von bis zu zwei Hilfskontakten vom Typ INSHK001–. Diese können links oder rechts am Hauptkontakt aufgeschnappt werden, wobei eine maximale Konfiguration von 2x Öffner oder 2x Schließer möglich ist.
Ist der Schalter für die Hutschienenmontage geeignet?
Ja, der Schrack INSR1340 ist speziell für den Reiheneinbau auf der Hutschiene konzipiert. Mit seinen kompakten Maßen von 70x36x45 mm passt er in standardisierte Schaltschrankverteilungen.
Wie lässt sich der Hauptschalter gegen unbefugte Betätigung sichern?
Das Gerät ist absperrbar ausgeführt und kann mit bis zu zwei Schlössern mit einem Bügeldurchmesser von jeweils 4 bis 6 mm in der Aus-Stellung verriegelt werden. Dies gewährleistet die erforderliche Sicherheit bei Wartungs- oder Reparaturarbeiten.
