Über dieses Produkt
Der Hauptschalter 3-polig von Schrack mit 25A Nennstrom ist für die effiziente Montage im Reiheneinbau konzipiert. Das Gerät arbeitet mit einer Bemessungsisolationsspannung von 690V und bietet eine mechanische Lebensdauer von 100.000 Schaltspielen. Mit den Abmessungen 70x36x45 mm integriert sich dieser Schalter platzsparend in elektrische Verteiler, wobei die Front mit Schutzart IP40 und die Anschlüsse mit IP20 ausgeführt sind. Der Einsatzbereich umfasst das sichere Trennen von Stromkreisen in industriellen und gebäudetechnischen Anlagen. Sie erhalten diesen Hauptschalter mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 25A — deckt gängige Leistungsanforderungen ab.
- Montageart: Reiheneinbau — schnelle Installation auf der Hutschiene.
- Absperrbar: Mit 2 Schlössern (4-6mm Bügelschlossdurchmesser) — ermöglicht sichere Wartungsarbeiten.
- Anschlussquerschnitt: 2,5-16mm² — flexibler Anschluss für unterschiedliche Leiterarten.
- Schutzart: IP40 frontseitig — Schutz gegen Fremdkörper im Schaltschrank.
Anwendungsbereiche
- Abschalten von Motoren und Maschinen gemäß Betriebskategorie AC-23A.
- Einsatz als Hauptschalter in Unterverteilungen für die Gebäudetechnik.
- Sichere Trennung von Stromkreisen bei Instandhaltungs- oder Reparaturarbeiten.
Technische Details
| EAN | 9004840983609 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 4kW; AC-23A – 400V – 9kW; AC-23A – 690V – 9kW; AC-3 – 230V – 4kW; AC-3 – 400V – 7,5kW; AC-3 – 690V – 7,5kW |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Verlustleistung | 0,90W |
| Nennstrom | 25A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Thermischer Bemessungsdauerstrom Ith | 25A |
| Optionales Zubehör | INSHK001–; INSNK010– |
| Anzugsdrehmoment | 3Nm |
| HLief-Artikel Nummer | HLO25/3T/Z20/X74E |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| LxBxH mm | 70x36x45 |
| BEST. NR. | INSR1325 |
| Verpackungseinheit | 1Stk |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK010– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK001– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Verlustleistung pro Pol | 0,90W |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Anschlussart | UL/CSA – AWG 14-6 |
| Ausführung | Hauptschalter |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nettogewicht | 0,14kg/Stk |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 25A; AC-22A – 690V – 25A; AC-23A – 230V – 11A; AC-23A – 400V – 19A; AC-23A – 690V – 11A; AC-3 – 230V – 15A; AC-3 – 400V – 16A; AC-3 – 690V – 9,5A |
| Konventioneller thermischer Strom Ith | 25A |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Min. Umgebungstemperatur | -25°C |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 7,5Hp; 3x480VAC – 480VAC – 10Hp; 3x600VAC – 15Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Nachrüstkontakte | ## |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR1325– | EAN: 9004840983609 | Hersteller-Art.-Nr.: HLO25/3T/Z20/X74E
Downloads
INSR1325–

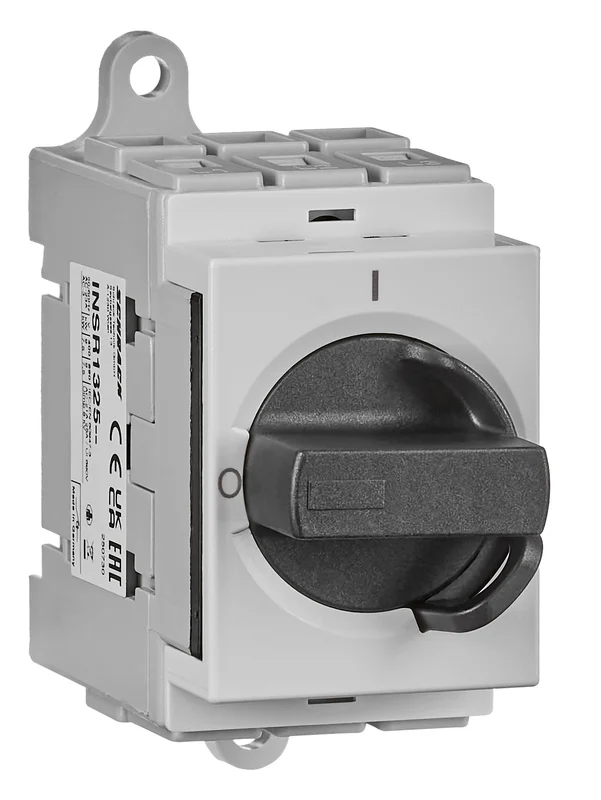

Foto: Hauptschalter 3-polig, Reiheneinbau, 25A
Foto: Hauptschalter 3-polig, Reiheneinbau, 25A
Foto: Hauptschalter 3-polig, Reiheneinbau, 25A
Maßbild INSR1325–
Schaltbild INSR1325–
3D-Daten (.stp): Hauptschalter 3-polig, Reiheneinbau, 25A
Montageanleitung INSR Hutschienenmontage Schalter
Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Wie wird der 3-polige Hauptschalter INSR1325 montiert?
Dieser Hauptschalter ist speziell für den Reiheneinbau konzipiert. Er lässt sich einfach auf einer Standard-Hutschiene im Verteiler montieren.
Kann der Schrack Hauptschalter INSR1325 mit Hilfskontakten erweitert werden?
Ja, es können maximal zwei Hilfskontakte (INSHK001–) angebracht werden, einer links und einer rechts am Hauptkontakt. Die maximale Konfiguration umfasst dabei zwei Öffner und zwei Schließer.
Ist ein Umbau des 3-poligen Hauptschalters auf 4-polig möglich?
Ja, der Schalter kann mittels des Neutralleiterkontakts INSNK010– zu einem 4-poligen Schalter umgerüstet werden. Beachten Sie hierbei, dass bei dieser Konfiguration kein weiterer Hilfskontakt auf den Neutralleiterkontakt aufgeschnappt werden darf.
Welche Absicherung wird für den Schalter benötigt?
Die maximale Schmelzsicherung für den Kurzschlussschutz des Schalters beträgt 50A. Der thermische Bemessungsdauerstrom des Schalters selbst liegt bei 25A.
