Über dieses Produkt

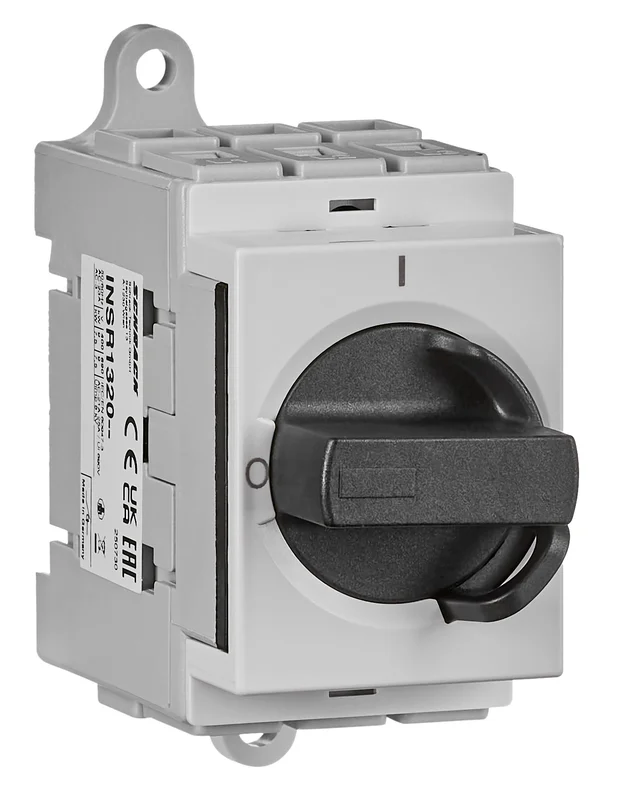

Der Hauptschalter 3-polig von Schrack mit 20A Nennstrom ist für die effiziente Montage im Reiheneinbau konzipiert. Das Gerät arbeitet mit einer Bemessungsisolationsspannung von 690V und verfügt über Schutzart IP40 an der Front sowie IP20 an den Anschlüssen. Mit einem Anschlussquerschnitt von 2,5 bis 16mm² ist der Schalter für flexible Anwendungen ausgelegt und bietet eine mechanische Lebensdauer von 100.000 Schaltspielen. Die Einheit ist mit zwei Schlössern absperrbar und unterstützt eine Betriebstemperatur von -25°C bis +55°C. Dieser Schalter wird als Haupt- oder Not-Aus-Schalter in Verteilungen eingesetzt. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 20A – für zuverlässige Lastschaltung in 3-poligen Systemen
- Montageart: Reiheneinbau – ermöglicht eine platzsparende Integration auf der Hutschiene
- Abschließbarkeit: Mit zwei Bügelschlössern – sorgt für erhöhte Sicherheit bei Wartungsarbeiten
- Schutzart: IP40 frontseitig – schützt das Bedienfeld vor äußeren Einflüssen
- Lebensdauer: 100.000 Schaltspiele – gewährleistet eine hohe funktionale Beständigkeit
Anwendungsbereiche
- Einbau in Schaltschränke und Verteilerkästen als Hauptschalter
- Verwendung als Not-Aus-Einrichtung in industriellen Anlagen
- Reparaturschalter zur sicheren Freischaltung von Stromkreisen
- Schaltgerät für AC-23A Anwendungen bei 400V bis 7,5kW
Technische Details
| EAN | 9004840983593 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Bemessungsisolationsspannung [Ui] | 690V |
| BEST. NR. | INSR1320 |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Verlustleistung pro Pol | 0,40W |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 3kW; AC-23A – 400V – 7,5kW; AC-23A – 690V – 7,5kW; AC-3 – 230V – 3kW; AC-3 – 400V – 5,5kW; AC-3 – 690V – 5,5kW |
| Pole | 3 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Wirkleistung | 3x120VAC – 1Hp; 3x240VAC – 3Hp; 3x480VAC – 7,5Hp; 3x600VAC – 10Hp; 1x120VAC – 0,5Hp; 1x240VAC – 1,5Hp |
| Optionales Zubehör | INSHK001–; INSNK010– |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 20A; AC-22A – 690V – 20A; AC-23A – 230V – 11A; AC-23A – 400V – 16A; AC-23A – 690V – 9A; AC-3 – 230V – 11A; AC-3 – 400V – 7A; AC-3 – 690V – 7A |
| LxBxH mm | 70x36x45 |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 0,80W |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK010– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK001– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| HLief-Artikel Nummer | HLO20/3T/Z20/X74E |
| Konventioneller thermischer Strom Ith | 20A |
| Thermischer Bemessungsdauerstrom Ith | 20A |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Anschlussart | UL/CSA – AWG 14-6 |
| Ausführung | Hauptschalter |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nettogewicht | 0,14kg/Stk |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Nennstrom | 20A |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSR1320– | EAN: 9004840983593 | Hersteller-Art.-Nr.: HLO20/3T/Z20/X74E
Downloads
INSR1320–
Foto: Hauptschalter 3-polig, Reiheneinbau, 20A
Foto: Hauptschalter 3-polig, Reiheneinbau, 20A
Foto: Hauptschalter 3-polig, Reiheneinbau, 20A
Foto: Hauptschalter 3-polig, Reiheneinbau, 20A
Foto: Hauptschalter 3-polig, Reiheneinbau, 20A
Foto: Hauptschalter 3-polig, Reiheneinbau, 20A
Maßbild INSR1320–
Schaltbild INSR1320–
3D-Daten (.stp): Hauptschalter 3-polig, Reiheneinbau, 20A
Montageanleitung INSR Hutschienenmontage Schalter
Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der 3-polige Hauptschalter zu einem 4-poligen Schalter umgerüstet werden?
Ja, der Schalter kann mittels des Neutralleiterkontakts INSNK010– zu einem 4-poligen Schalter erweitert werden. Beachten Sie dabei, dass bei dieser Konfiguration kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden darf.
Welche Hilfskontakte sind mit dem Schrack 20A Hauptschalter kompatibel?
Es können maximal zwei Hilfskontakte vom Typ INSHK001– installiert werden. Diese lassen sich links und rechts am Hauptkontakt aufschnappen, wobei eine maximale Konfiguration von zwei Öffnern und zwei Schließern möglich ist.
Ist der Hauptschalter gegen unbefugtes Einschalten gesichert?
Ja, der Schalter ist absperrbar. Er kann mit bis zu zwei Bügelschlössern gesichert werden, wobei der Bügeldurchmesser zwischen 4 und 6 mm betragen muss.
Für welchen Anschlussquerschnitt ist der Reiheneinbau-Hauptschalter geeignet?
Der Schalter unterstützt bei eindrähtigen, mehrdrähtigen sowie feindrähtigen Leitern mit Adernendhülse einen Querschnittsbereich von 2,5 mm² bis 16 mm².
