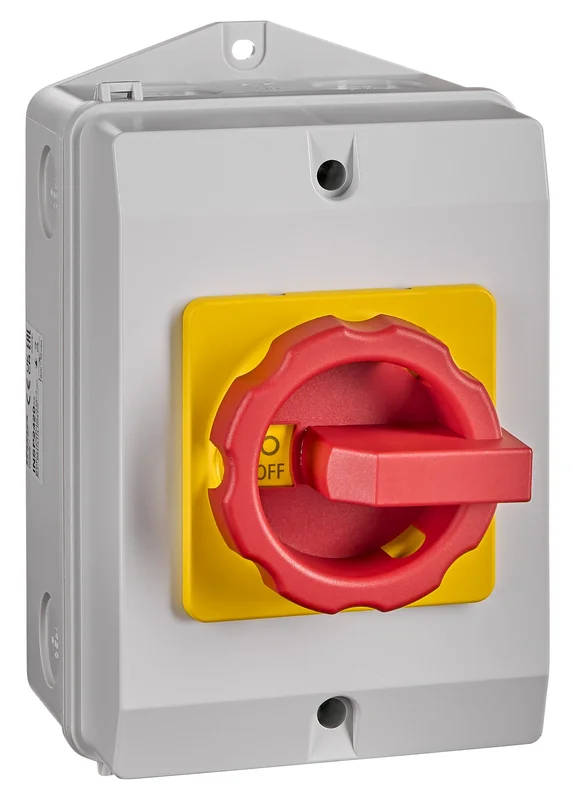

Der Schrack Not-Aus Reparaturschalter 4-polig mit 20A Nennstrom ist ein robuster, absperrbarer Schalter in rot-gelber Ausführung für die sichere Stromkreisunterbrechung. Das Gerät ist in einem isolierstoffgekapselten Gehäuse untergebracht, das der Schutzart IP65 entspricht, während die Anschlüsse die Schutzklasse IP20 aufweisen. Mit einer Bemessungsisolationsspannung von 690V und einem Anschlussquerschnitt von bis zu 16mm² ist der Schalter für industrielle Anwendungen ausgelegt. Das Gehäuse misst 115x100x140mm und ist für die Aufbaumontage vorgesehen. Dieser Schalter wird zur sicheren Trennung von Maschinen und Anlagen bei Wartungs- oder Reparaturarbeiten verwendet. Der Schrack Not-Aus Reparaturschalter ist innerhalb von 1 bis 3 Werktagen bei TELA verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP65: Schutz des Gehäuses gegen Strahlwasser und Staub für den Außeneinsatz.
- Absperrbar: Sicherung mit bis zu 3 Schlössern (4-8mm Bügeldurchmesser) verhindert ein unbefugtes Wiedereinschalten.
- 4-polige Ausführung: Ermöglicht die gleichzeitige Trennung von drei Phasen und dem Neutralleiter.
- Mechanische Lebensdauer: Ausgelegt für 100.000 Schaltspiele für eine lange Nutzungsdauer im Betrieb.
- Optionale Hilfskontakte: Erweiterbar mit bis zu zwei Hilfskontakten (Typ INSHK001–) für zusätzliche Signalisierungsaufgaben.
Anwendungsbereiche
- Sicherheitsabschaltung von Motoren und Antrieben bei Wartung und Instandhaltung.
- Einsatz als Hauptschalter in Schaltanlagen und Maschinensteuerungen.
- Reparaturschalter für externe Anlagenkomponenten in staubiger oder feuchter Umgebung.
Technische Details
| EAN | 9004840984156 |
| Bemessungsisolationsspannung [Ui] | 690V |
| VE | 10Stk |
| Montage | Aufbaumontage |
| Ausführung | Not-Aus Reparaturschalter |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Verlustleistung pro Pol | 0,40W |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 3kW; AC-23A – 400V – 7,5kW; AC-23A – 690V – 7,5kW; AC-3 – 230V – 3kW; AC-3 – 400V – 5,5kW; AC-3 – 690V – 5,5kW |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Wirkleistung | 3x120VAC – 1Hp; 3x240VAC – 3Hp; 3x480VAC – 7,5Hp; 3x600VAC – 10Hp; 1x120VAC – 0,5Hp; 1x240VAC – 1,5Hp |
| BEST. NR. | INSP2420 |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 20A; AC-22A – 690V – 20A; AC-23A – 230V – 11A; AC-23A – 400V – 16A; AC-23A – 690V – 9A; AC-3 – 230V – 11A; AC-3 – 400V – 7A; AC-3 – 690V – 7A |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 0,80W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Nettogewicht | 0,36kg/Stk |
| Konventioneller thermischer Strom Ith | 20A |
| Thermischer Bemessungsdauerstrom Ith | 20A |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| LxBxH mm | 115x100x140 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Schutzart | IP65 (Gehäuse), IP20 (Anschlüsse) |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| HLief-Artikel Nummer | RLO20/4PM-D1/Z33GB |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Nennstrom | 20A |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSP2420– | EAN: 9004840984156 | Hersteller-Art.-Nr.: RLO20/4PM-D1/Z33GB
Downloads
| INSP2420– Foto: Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar |
| Maßbild INSP2420– |
| Schaltbild INSP2420– |
| 3D-Daten (.stp): Not-Aus Reparaturschalter 4-polig, 20A, IP65, absperrbar |
| Montageanleitung INSHK Hilfskontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Wie viele Vorhängeschlösser können am Schrack Not-Aus Schalter angebracht werden?
Der Schrack Not-Aus Reparaturschalter INSP2420– ist so konzipiert, dass er mit bis zu 3 Vorhängeschlössern gleichzeitig abgesperrt werden kann. Die Bügelschlossdurchmesser können dabei zwischen 4mm und 8mm betragen.
Ist dieser 4-polige Reparaturschalter für den Außenbereich geeignet?
Ja, dank der Schutzart IP65 für das Gehäuse ist der Schalter wirksam gegen Strahlwasser geschützt und kann in feuchten Umgebungen oder im Außenbereich montiert werden. Die Anschlüsse selbst verfügen über IP20, was beim Einbau in entsprechenden Installationsumgebungen zu beachten ist.
Können Hilfskontakte bei diesem 20A Schalter nachgerüstet werden?
Ja, der Schalter unterstützt die Nachrüstung von Hilfskontakten. Es können maximal zwei Hilfskontakte des Typs INSHK001– links oder rechts am Hauptkontakt aufgeschnappt werden, um eine Konfiguration von bis zu 2 Schließern und 2 Öffnern zu erreichen.
Welche Leitungsquerschnitte können an den INSP2420– angeschlossen werden?
Der Reparaturschalter ermöglicht den Anschluss von Leitern mit einem Querschnitt von 2,5mm² bis 16mm². Dies gilt sowohl für eindrähtige, mehrdrähtige als auch feindrähtige Leitungen mit Adernendhülse.
