Über dieses Produkt

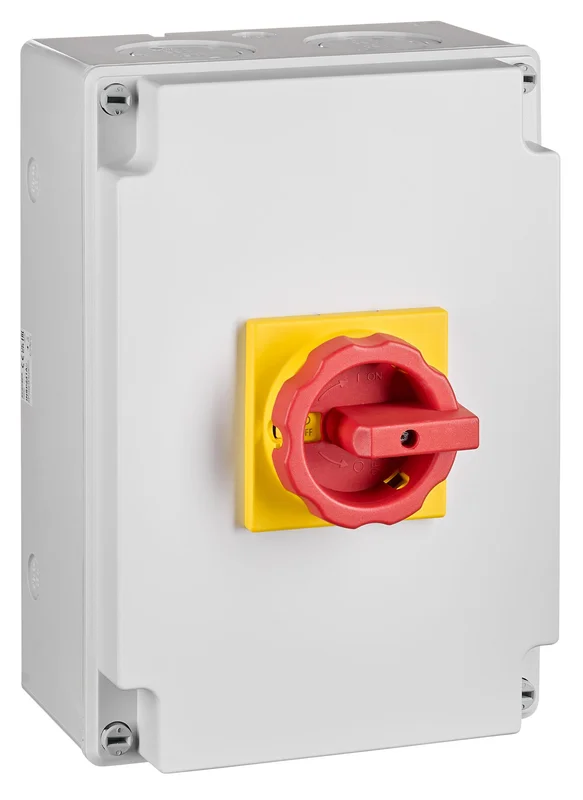

Der Schrack Not-Aus Reparaturschalter 4-polig mit 100A Nennstrom und Schutzart IP65 dient zur sicheren Trennung elektrischer Anlagen bei Wartungsarbeiten. Dieses Modell für die Aufbaumontage verfügt über ein robustes, absperrbares Gehäuse und ist für einen Anschlussquerschnitt von bis zu 50mm² ausgelegt. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen gewährleistet das Gerät eine dauerhafte Funktion in industriellen Umgebungen. Durch das rot-gelbe Design ist der Schalter im Notfall sofort als Trennvorrichtung erkennbar. Diesen 4-poligen Hauptschalter liefern wir Ihnen innerhalb von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 100A: Ausgelegt für hohe Lasten im Industrie- und Gewerbebereich.
- Schutzart IP65: Zuverlässiger Schutz gegen Staub und Strahlwasser bei der Aufbaumontage.
- Absperrbar: Sicherung mit bis zu 3 Schlössern gegen unbefugtes Wiedereinschalten möglich.
- Vielfältige Anschlussquerschnitte: Geeignet für Leiter von 4mm² bis 50mm².
Anwendungsbereiche
- Abschaltung von Maschinen und Anlagen bei Reparatur- und Instandhaltungsarbeiten.
- Sicherer Not-Aus-Hauptschalter in industriellen Fertigungsstraßen.
- Trennvorrichtung für Schaltschränke und elektrische Verteileranlagen.
Technische Details
| EAN | 9004840984217 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Aufbaumontage |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Ausführung | Not-Aus Reparaturschalter |
| Schutzart | IP65 (Gehäuse), IP10 (Anschlüsse) |
| Gemäß UL508 / CSA | ## |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 18,5kW; AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 230V – 18,5kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Anschluss | ## |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| Hilfskontakte | Maximal 1x INSHK001– erlaubt. Achtung! INSHK001– muss auf den Phasenkontakt aufgeschnappt werden und darf nicht auf den Neutralleiter-Kontakt aufgeschnappt werden! Maximale Konfiguration 1x Öffner / 1x Schliesser. |
| LxBxH mm | 181x210x300 |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Nettogewicht | 1,71kg/Stk |
| Verlustleistung | 7,50W |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Thermischer Bemessungsdauerstrom Ith | 100A |
| Anschlussart | UL/CSA – AWG 12-1 |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | RLT100/4PM-D3/Z33GB |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Konventioneller thermischer Strom Ith | 100A |
| Verlustleistung pro Pol | 7,50W |
| Farbe | rot-gelb |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nennstrom | 100A |
| Pole | 4 |
| BEST. NR. | INSP241A |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 100A; AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| VE | 5Stk |
| Optionales Zubehör | INSHK001– |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
