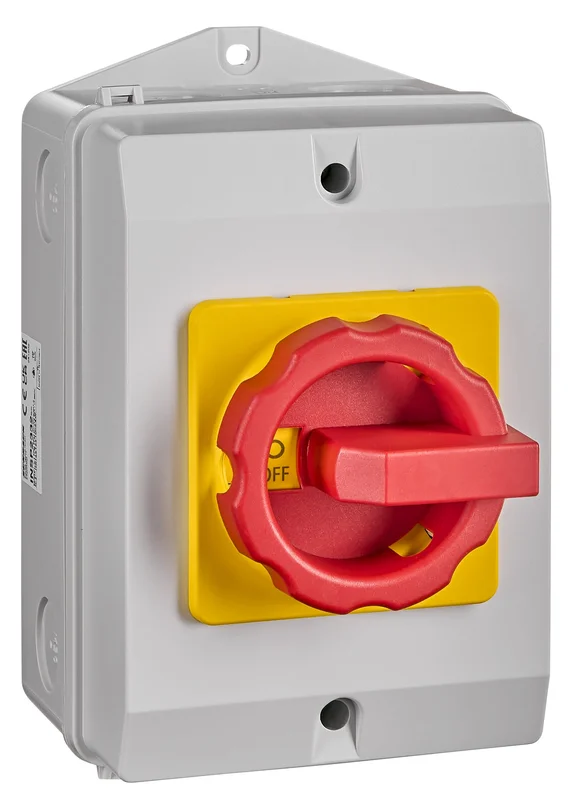

Der Schrack Not-Aus Reparaturschalter 3-polig 32A bietet eine zuverlässige Lösung als Hauptschalter mit absperrbarem Gehäuse. Das Gerät ist für eine Nennspannung von 690V ausgelegt und verfügt über die Schutzart IP65, was einen wirksamen Schutz gegen Strahlwasser und Staub im Außenbereich oder in Industrieumgebungen sicherstellt. Die kompakte Bauweise mit den Maßen 115x100x140 mm ermöglicht eine einfache Aufbaumontage direkt am Einsatzort. Dank der Auslegung für 32A Dauerstrom deckt der Schalter ein breites Spektrum industrieller Anwendungen ab. Dieser Reparaturschalter ist ab Lager verfügbar und wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP65: Zuverlässiger Schutz gegen Staub und Strahlwasser für den Innen- und Außeneinsatz.
- Absperrbarkeit: Sicherung mit bis zu drei Vorhängeschlössern möglich, um unbefugtes Einschalten zu verhindern.
- 3-polige Ausführung: Sicherer Trennvorgang bei 32A Bemessungsdauerstrom für Motoren und Anlagen.
- Flexibler Anschluss: Geeignet für Leiterquerschnitte von 2,5 bis 16 mm² bei einfacher Aufbaumontage.
Anwendungsbereiche
- Sichere Trennung von Industriemotoren während Wartungs- und Reparaturarbeiten.
- Not-Aus Funktion für stationäre Maschinen und Fertigungsanlagen.
- Hauptschalter für elektrische Verteilungen und Gehäuseinstallationen.
Technische Details
| EAN | 9004840984101 |
| Nennstrom | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 32A; AC-22A – 690V – 32A; AC-23A – 230V – 22A; AC-23A – 400V – 22A; AC-23A – 690V – 13A; AC-3 – 230V – 20A; AC-3 – 400V – 20A; AC-3 – 690V – 11,5A |
| VE | 10Stk |
| Montage | Aufbaumontage |
| Ausführung | Not-Aus Reparaturschalter |
| HLief-Artikel Nummer | RLO32/3PM-D1/Z33GB |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Thermischer Bemessungsdauerstrom Ith | 32A |
| Verlustleistung pro Pol | 1,50W |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Optionales Zubehör | INSHK001–; INSNK010– |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 6kW; AC-23A – 400V – 11,5kW; AC-23A – 690V – 11,5kW; AC-3 – 230V – 5,5kW; AC-3 – 400V – 9,5kW; AC-3 – 690V – 9,5kW |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK010– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK001– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Nettogewicht | 0,40kg/Stk |
| Konventioneller thermischer Strom Ith | 32A |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| LxBxH mm | 115x100x140 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Schutzart | IP65 (Gehäuse), IP20 (Anschlüsse) |
| BEST. NR. | INSP2332 |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSP2332– | EAN: 9004840984101 | Hersteller-Art.-Nr.: RLO32/3PM-D1/Z33GB
Downloads
| INSP2332– Foto: Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar |
| Maßbild INSP2332– |
| Schaltbild INSP2332– |
| 3D-Daten (.stp): Not-Aus Reparaturschalter 3-polig, 32A, IP65, absperrbar |
| Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack Reparaturschalter INSP2332– in Außenbereichen montiert werden?
Ja, dank der Schutzart IP65 ist das Gehäuse des Reparaturschalters gegen Strahlwasser geschützt und kann bedenkenlos in feuchten oder staubigen Umgebungen im Außenbereich verbaut werden.
Wie viele Vorhängeschlösser können am Schalter angebracht werden?
Der Schalter ist so konzipiert, dass er mit bis zu drei Vorhängeschlössern in der Aus-Position abgesperrt werden kann. Die Bügelschlossdurchmesser sollten zwischen 4 und 8 mm liegen.
Ist eine Erweiterung des 3-poligen Schalters auf 4 Pole möglich?
Ja, dieser Schalter kann mittels des Zubehörteils INSNK010– zu einem 4-poligen Schalter nachgerüstet werden. Bitte beachten Sie die Montagehinweise, da bei dieser Konfiguration kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden darf.
Welche Hilfskontakte sind mit diesem 32A Schalter kompatibel?
Der Schalter unterstützt die Verwendung von Hilfskontakten des Typs INSHK001–. Es können maximal zwei dieser Hilfskontakte (einer links, einer rechts vom Hauptkontakt) installiert werden, um eine Konfiguration von bis zu 2x Öffner und 2x Schließer zu erreichen.
