Über dieses Produkt

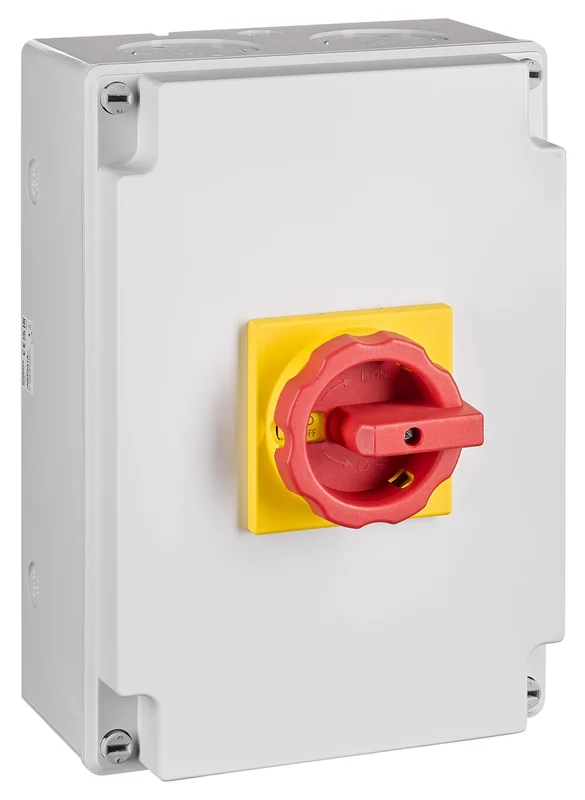

Der Schrack Not-Aus Reparaturschalter 3-polig 100A ist ein robustes Schaltelement in rot-gelber Ausführung, das für die sichere Unterbrechung von Stromkreisen ausgelegt ist. Das Gehäuse erfüllt die Schutzart IP65, was einen umfassenden Schutz gegen Staub und Strahlwasser gewährleistet. Der Schalter verfügt über eine Bemessungsisolationsspannung von 690V und ist für eine Aufbaumontage mit einem Anschlussquerschnitt von bis zu 50mm² konzipiert. Dank der Absperrbarkeit mit bis zu drei Vorhängeschlössern eignet sich dieses Bauteil für Wartungsarbeiten in industriellen Anlagen. Bei TELA ist der Schalter innerhalb von 1 bis 3 Werktagen versandfertig. Jetzt den Schrack Not-Aus Reparaturschalter online kaufen und bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP65: Gewährleistet Staubdichtigkeit und Schutz gegen Strahlwasser für den Außeneinsatz.
- Absperrbare Ausführung: Ermöglicht die Sicherung durch bis zu 3 Schlösser für maximale Sicherheit bei Reparaturen.
- Nennstrom 100A: Ausgelegt für hohe elektrische Lasten in der Gebäude- und Industrietechnik.
- Mechanische Lebensdauer: Bietet eine hohe Zuverlässigkeit durch bis zu 100.000 Schaltspiele.
- Optionale Erweiterung: Flexible Konfiguration mit Hilfskontakten für individuelle Anforderungen.
Anwendungsbereiche
- Abschaltung von Maschinen und Anlagen bei Wartungs- und Reparaturarbeiten.
- Not-Aus-Funktion in industriellen Verteilungen und Schaltschränken.
- Sichere Trennung von elektrischen Verbrauchern in der Gebäudeautomation.
- Einsatz als Hauptschalter für Motoren und große elektrische Installationen.
Technische Details
| EAN | 9004840984149 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Aufbaumontage |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Ausführung | Not-Aus Reparaturschalter |
| Schutzart | IP65 (Gehäuse), IP10 (Anschlüsse) |
| Gemäß UL508 / CSA | ## |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 18,5kW; AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 230V – 18,5kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Anschluss | ## |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| Optionales Zubehör | INSHK001–; INSNK013– |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Verlustleistung | 7,50W |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Thermischer Bemessungsdauerstrom Ith | 100A |
| Anschlussart | UL/CSA – AWG 12-1 |
| Verpackungseinheit | 1Stk |
| BEST. NR. | INSP231A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Konventioneller thermischer Strom Ith | 100A |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verlustleistung pro Pol | 7,50W |
| Farbe | rot-gelb |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 64kA @ 690V |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK013– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK001– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Nettogewicht | 1,64kg/Stk |
| Nennstrom | 100A |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 100A; AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Min. Umgebungstemperatur | -25°C |
| LxBxH mm | 181x214x304 |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| HLief-Artikel Nummer | RLT100/3PM-D3/Z33GB |
| VE | 5Stk |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSP231A– | EAN: 9004840984149 | Hersteller-Art.-Nr.: RLT100/3PM-D3/Z33GB
Downloads
| INSP231A– Foto: Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar Foto: Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar |
| Maßbild INSP231A– |
| Schaltbild INSP231A– |
| 3D-Daten (.stp): Not-Aus Reparaturschalter 3-polig, 100A, IP65, absperrbar |
| Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der 3-polige Reparaturschalter zu einem 4-poligen Schalter umgerüstet werden?
Ja, der Schalter kann mit dem optional erhältlichen Neutralleiterkontakt INSNK013– auf eine 4-polige Version erweitert werden. Bitte beachten Sie dabei die spezifischen Hinweise zur Kombination mit Hilfskontakten in der technischen Dokumentation.
Wie viele Vorhängeschlösser können an dem Not-Aus Schalter angebracht werden?
Die Vorrichtung ist für die Anbringung von bis zu 3 Schlössern mit einem Bügeldurchmesser von 4 bis 8 mm vorgesehen. Dies dient der sicheren Blockierung des Schalters in der Aus-Position während Wartungsarbeiten.
Ist der Schrack Reparaturschalter für den Außenbereich geeignet?
Dank der Gehäuse-Schutzart IP65 ist der Schalter wirksam gegen Staub und Strahlwasser geschützt. Er ist für eine Umgebungstemperatur von -25°C bis +55°C spezifiziert und somit für viele industrielle Außenanwendungen geeignet.
Welche Hilfskontakte sind für dieses Modell kompatibel?
Sie können den Hilfskontakt vom Typ INSHK001– verwenden. Es sind maximal zwei dieser Kontakte aufschnappbar, einer auf der linken und einer auf der rechten Seite des Hauptkontakts, um eine Konfiguration von bis zu 2 Öffnern und 2 Schließern zu erreichen.
