Description
Über dieses Produkt

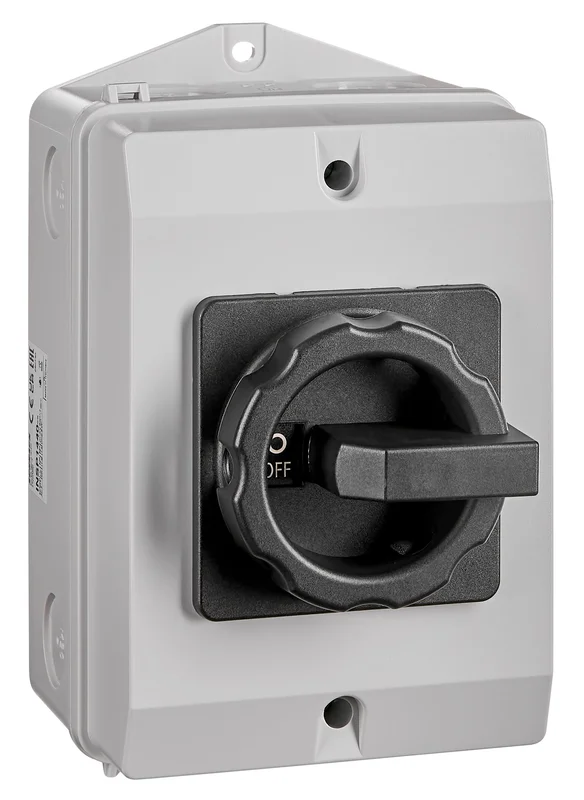

Der Schrack Reparaturschalter 4-polig mit 40A Nennstrom bietet als isolierstoffgekapseltes Modell eine sichere Abschaltung und ist für die Aufbaumontage ausgelegt. Mit der Schutzart IP65 für das Gehäuse ist das Gerät gegen Strahlwasser geschützt und verfügt über eine absperrbare Vorrichtung für bis zu drei Schlösser. Das Gehäuse weist die Abmessungen 115x100x140 mm auf und arbeitet in einem Temperaturbereich von -25°C bis +55°C. Die vierpolige Ausführung ist für einen Anschlussquerschnitt von 2,5 bis 16 mm² geeignet. Dieser Schalter wird als Haupt-, Not-Aus- oder Reparaturschalter in industriellen und gewerblichen Anlagen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA, Ihrem Fachpartner für Elektrotechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht die allpolige Trennung von 3-phasigen Verbrauchern inklusive Neutralleiter.
- Schutzart IP65: Gewährleistet Staubdichtigkeit und Schutz gegen Strahlwasser bei Gehäusemontage.
- Absperrbare Schaltstellung: Bietet Sicherheit bei Wartungsarbeiten durch Aufnahme von bis zu 3 Vorhängeschlössern.
- Großer Temperaturbereich: Zuverlässiger Betrieb bei Umgebungstemperaturen von -25°C bis +55°C.
Anwendungsbereiche
- Als Hauptschalter in Unterverteilungen und Schaltschränken zur Netztrennung.
- Als Reparaturschalter direkt am Motor oder an Maschinen zur sicheren Freischaltung während Wartungsarbeiten.
- Einsatz als Not-Aus-Schalter in industriellen Anlagen für den schnellen Trennvorgang.
Technische Details
| EAN | 9004840984040 |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 4Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| BEST. NR. | INSP1440 |
| VE | 10Stk |
| Montage | Aufbaumontage |
| Verlustleistung pro Pol | 2,40W |
| Thermischer Bemessungsdauerstrom Ith | 40A |
| Gemäß UL508 / CSA | ## |
| Verlustleistung | 2,40W |
| Anschluss | ## |
| Farbe | grau |
| HLief-Artikel Nummer | RLO40/4PM-D1/Z33S |
| Nennstrom | 40A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 40A; AC-22A – 690V – 40A; AC-23A – 230V – 27A; AC-23A – 400V – 29A; AC-23A – 690V – 17A; AC-3 – 230V – 27A; AC-3 – 400V – 22A; AC-3 – 690V – 13A |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 7,5kW; AC-23A – 400V – 15kW; AC-23A – 690V – 15kW; AC-3 – 230V – 7,5kW; AC-3 – 400V – 11,5kW; AC-3 – 690V – 11,5kW |
| Anschlussart | UL/CSA – AWG 14-6 |
| Konventioneller thermischer Strom Ith | 40A |
| LxBxH mm | 115x100x140 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Nettogewicht | 0,44kg/stk |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Ausführung | Reparaturschalter |
| Schutzart | IP65 (Gehäuse), IP20 (Anschlüsse) |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Optionales Zubehör | INSHK001– |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSP1440– | EAN: 9004840984040 | Hersteller-Art.-Nr.: RLO40/4PM-D1/Z33S
Downloads
| INSP1440– Foto: Reparaturschalter 4-polig, 40A, IP65, absperrbar Foto: Reparaturschalter 4-polig, 40A, IP65, absperrbar Foto: Reparaturschalter 4-polig, 40A, IP65, absperrbar Foto: Reparaturschalter 4-polig, 40A, IP65, absperrbar Foto: Reparaturschalter 4-polig, 40A, IP65, absperrbar Foto: Reparaturschalter 4-polig, 40A, IP65, absperrbar Foto: Reparaturschalter 4-polig, 40A, IP65, absperrbar |
| Maßbild INSP1440– |
| Schaltbild INSP1440– |
| 3D-Daten (.stp): Reparaturschalter 4-polig, 40A, IP65, absperrbar |
| Montageanleitung INSHK Hilfskontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Ist der Schrack Reparaturschalter INSP1440– auch mit Hilfskontakten erweiterbar?
Ja, der Reparaturschalter kann mit maximal zwei Hilfskontakten des Typs INSHK001– nachgerüstet werden. Diese lassen sich einfach links oder rechts am Hauptkontakt aufschnappen.
Welche Schutzart bietet das Gehäuse des 40A Reparaturschalters?
Das Gehäuse verfügt über die Schutzart IP65 und ist somit gegen Strahlwasser sowie Staub geschützt. Die elektrischen Anschlüsse selbst sind nach IP20 geschützt.
Wie kann der Schrack 4-polige Hauptschalter gegen Wiedereinschalten gesichert werden?
Der Schalter ist absperrbar ausgeführt und ermöglicht das Anbringen von bis zu drei Vorhängeschlössern. Die Bügeldurchmesser der Schlösser können dabei zwischen 4 mm und 8 mm betragen.
Welchen maximalen Leitungsquerschnitt kann ich an diesen 40A Schalter anschließen?
Das Gerät unterstützt einen Anschlussquerschnitt von 2,5 mm² bis 16 mm². Dies gilt sowohl für eindrähtige Leiter als auch für mehrdrätige oder feindrähtige Leiter mit Adernendhülse.
