Über dieses Produkt

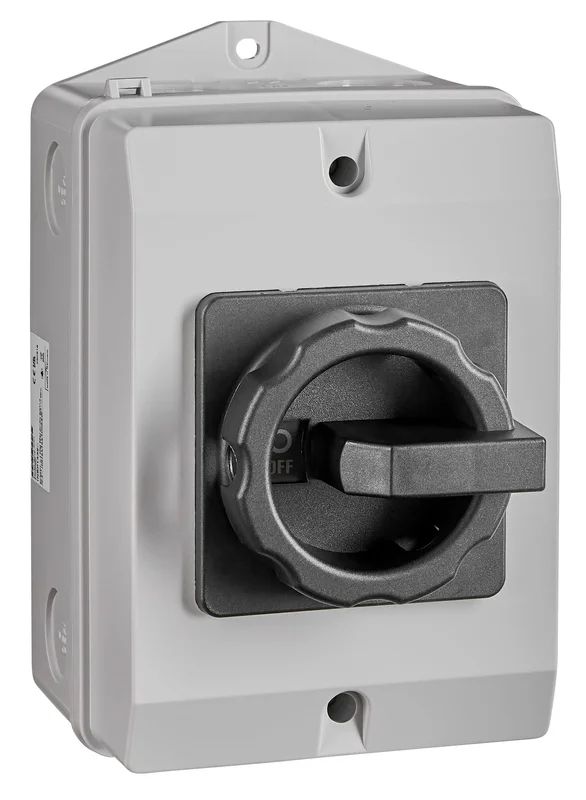

Der Schrack Reparaturschalter 4-polig mit 32A und Schutzart IP65 ist ein isolierstoffgekapselter Sicherheitsschalter für die zuverlässige Trennung elektrischer Anlagen. Das Gerät verfügt über vier Pole, ist für einen Nennstrom von 32A ausgelegt und ermöglicht eine sichere Absperrung mit bis zu drei Vorhängeschlössern. Mit einer Gehäuseschutzart von IP65 ist das Produkt für die Aufbaumontage unter anspruchsvollen Umgebungsbedingungen von -25°C bis +55°C geeignet. Dieser Haupt- und Not-Aus-Schalter dient zur sicheren Trennung von Verbrauchern bei Wartungs- und Reparaturarbeiten. Sie erhalten diesen Reparaturschalter innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 32A – für gängige industrielle Anwendungen dimensioniert.
- Schutzart IP65: Schutz gegen Staub und Strahlwasser für den Einsatz im Außenbereich oder in feuchten Räumen.
- 4-polige Ausführung: Ermöglicht die allpolige Trennung inklusive Neutralleiter.
- Absperrbarkeit: Sichert die Anlage durch Vorhängeschlösser gegen unbefugtes Wiedereinschalten.
- Mechanische Lebensdauer: Ausgelegt auf 100.000 Schaltspiele für eine lange Nutzungsdauer.
Anwendungsbereiche
- Sicherheitsabschaltung von Motoren und Maschinen in der Industrie.
- Installation als Hauptschalter in Schaltanlagen und Unterverteilungen.
- Trenneinrichtung für Heizungs- und Klimageräte bei Wartungseinsätzen.
- Not-Aus-Funktion für sicherheitskritische Anlagenteile in der Gebäudetechnik.
Technische Details
| EAN | 9004840984033 |
| Nennstrom | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 32A; AC-22A – 690V – 32A; AC-23A – 230V – 22A; AC-23A – 400V – 22A; AC-23A – 690V – 13A; AC-3 – 230V – 20A; AC-3 – 400V – 20A; AC-3 – 690V – 11,5A |
| Nettogewicht | 0,43kg/Stk |
| VE | 10Stk |
| Montage | Aufbaumontage |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Thermischer Bemessungsdauerstrom Ith | 32A |
| Farbe | grau |
| Verlustleistung pro Pol | 1,50W |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 6kW; AC-23A – 400V – 11,5kW; AC-23A – 690V – 11,5kW; AC-3 – 230V – 5,5kW; AC-3 – 400V – 9,5kW; AC-3 – 690V – 9,5kW |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Konventioneller thermischer Strom Ith | 32A |
| Anschlussart | UL/CSA – AWG 14-6 |
| LxBxH mm | 115x100x140 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Ausführung | Reparaturschalter |
| Schutzart | IP65 (Gehäuse), IP20 (Anschlüsse) |
| BEST. NR. | INSP1432 |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
| HLief-Artikel Nummer | RLO32/4PM-D1/Z33S |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSP1432– | EAN: 9004840984033 | Hersteller-Art.-Nr.: RLO32/4PM-D1/Z33S
Downloads
INSP1432–
INSP1432–
INSP1432–
INSP1432–
INSP1432–
INSP1432–
INSP1432–
INSP1432–
Maßbild INSP1432–
Schaltbild INSP1432–
3D-Daten (.stp): Reparaturschalter 4-polig, 32A, IP65, absperrbar
Montageanleitung INSHK Hilfskontakte
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann man den Reparaturschalter INSP1432– absperren?
Ja, der Reparaturschalter ist für die Verwendung von Vorhängeschlössern ausgelegt. Es können bis zu drei Schlösser mit einem Bügeldurchmesser von 4 bis 8 mm angebracht werden, um das Gerät gegen unbefugtes Einschalten zu sichern.
Welche Hilfskontakte sind für diesen Schalter kompatibel?
Für diesen 4-poligen Schalter können die Hilfskontakte vom Typ INSHK001– verwendet werden. Es ist möglich, jeweils einen Kontakt links und einen rechts am Hauptkontakt aufzuschnappen, um eine Konfiguration von maximal 2 Öffnern und 2 Schließern zu erreichen.
Ist der 32A Reparaturschalter für den Außenbereich geeignet?
Dank der Schutzart IP65 für das Gehäuse ist der Schalter staubdicht und gegen Strahlwasser geschützt. Damit eignet er sich für die Montage im Außenbereich oder in feuchten Industrieumgebungen.
Welche Anschlussquerschnitte unterstützt das Gerät?
Der Schalter unterstützt bei ein- und mehrdrähtigen Leitungen sowie bei feindrähtigen Leitungen mit Aderendhülsen einen Anschlussquerschnitt von 2,5 mm² bis 16 mm².
