Description
Über dieses Produkt

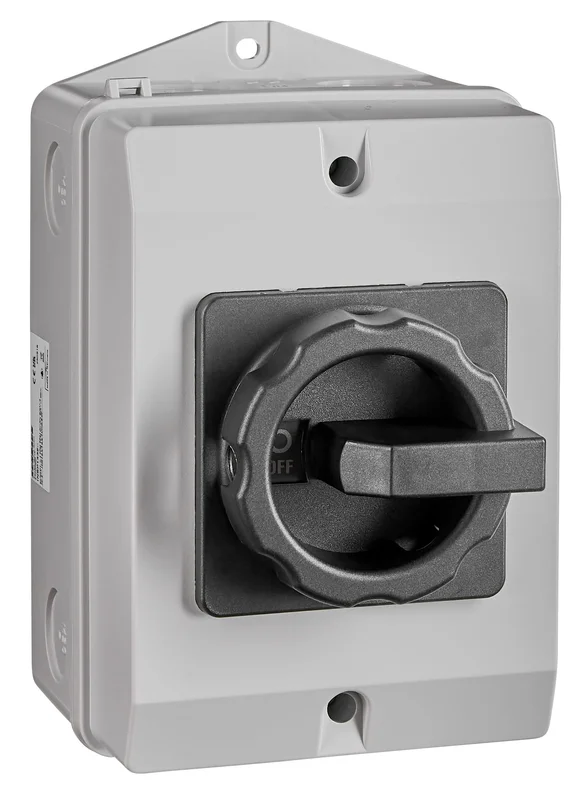

Der 4-polige Reparaturschalter von Schrack mit 125A Nennstrom und Schutzart IP65 ist für die sichere Unterbrechung von Stromkreisen bei Wartungsarbeiten konzipiert. Dieses Modell ist absperrbar mit bis zu drei Schlössern und erfüllt die Anforderungen der Schutzklasse IP65 für das Gehäuse sowie IP10 für die Anschlüsse. Die Abmessungen betragen 137 x 214 x 304 mm bei einem Nettogewicht von 1,70 kg. Das Gerät ermöglicht die Aufbaumontage und ist für einen Temperaturbereich von -25°C bis +55°C ausgelegt. Eingesetzt wird der Schalter als Haupt- oder Not-Aus-Schalter in industriellen sowie gewerblichen Elektroinstallationen. Die Lieferzeit für diesen Artikel beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 125A – deckt hohe Lastanforderungen sicher ab.
- Schutzart: IP65 – schützt das Innere zuverlässig vor Staub und Strahlwasser.
- Absperrfunktion: Mit bis zu 3 Schlössern sicherbar – verhindert unbefugtes Wiedereinschalten während der Reparatur.
- Mechanische Lebensdauer: 100.000 Schaltspiele – gewährleistet eine langfristige Einsatzfähigkeit.
Anwendungsbereiche
- Industrielle Wartungs- und Instandhaltungsarbeiten an elektrischen Maschinen.
- Sichere Freischaltung von Anlagen zur Fehlerbehebung.
- Einsatz als Haupt- oder Not-Aus-Schalter in der Gebäudetechnik.
Technische Details
| EAN | 9004840994285 |
| Thermischer Bemessungsdauerstrom Ith | 125A |
| Wirkleistung | 3x240VAC – 40Hp; 3x480VAC – 75Hp; 3x600VAC – 100Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| HLief-Artikel Nummer | RLT125/4PM-D3/Z33S |
| Montage | Aufbaumontage |
| Konventioneller thermischer Strom Ith | 125A |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 125A; AC-23A – 400V – 84A; AC-23A – 690V – 41A; AC-3 – 400V – 70A; AC-3 – 690V – 35A |
| Schutzart | IP65 (Gehäuse), IP10 (Anschlüsse) |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| Hilfskontakte | Maximal 1x INSHK001– erlaubt. Achtung! INSHK001– muss auf den Phasenkontakt aufgeschnappt werden und darf nicht auf den Neutralleiter-Kontakt aufgeschnappt werden! Maximale Konfiguration 1x Öffner / 1x Schliesser. |
| Nennstrom | 125A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 3Nm |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 22kW; AC-23A – 400V – 45kW; AC-23A – 690V – 37kW; AC-3 – 230V – 22kW; AC-3 – 400V – 37kW; AC-3 – 690V – 30kW |
| Betriebsspannung AC | 600V |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Nettogewicht | 1,70kg/Stk |
| Frequenz | 50/60Hz |
| Anschlussart | UL/CSA – AWG 12-1 |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 690V |
| Ausführung | Reparaturschalter |
| BEST. NR. | INSP141B |
| Verlustleistung | 12,00W |
| Pole | 4 |
| LxBxH mm | 137x214x304 |
| Verlustleistung pro Pol | 12W |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Anschlussquerschnitt, eindrähtig | 18354mm² |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| VE | 5Stk |
| Optionales Zubehör | INSHK001– |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSP141B– | EAN: 9004840994285 | Hersteller-Art.-Nr.: RLT125/4PM-D3/Z33S
Downloads
INSP141B–
Maßbild INSP141B–
Schaltbild INSP141B–
3D-Daten (.stp): Reparaturschalter 4-polig, 125A, IP65, absperrbar
Montageanleitung INSHK Hilfskontakte
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Ist der Schrack Reparaturschalter 125A abschließbar?
Ja, das Modell INSP141B– ist absperrbar. Es ermöglicht das Anbringen von bis zu drei Schlössern mit einem Bügeldurchmesser von 4 bis 8 mm, um eine ungewollte Inbetriebnahme während Wartungsarbeiten zu unterbinden.
Welcher Anschlussquerschnitt ist für den 125A Reparaturschalter zulässig?
Bei feindrähtigen Leitungen mit Adernendhülse ist ein Querschnitt von 4-35mm² möglich. Bei mehrdrähtigen Leitungen können Sie einen Querschnitt von 4-50mm² verwenden.
Kann der Reparaturschalter mit Hilfskontakten nachgerüstet werden?
Ja, das optionale Zubehör INSHK001– kann als Hilfskontakt ergänzt werden. Beachten Sie dabei, dass dieser auf den Phasenkontakt aufgeschnappt werden muss und nicht auf den Neutralleiter.
Welche Schutzart bietet das Gehäuse des Schrack Reparaturschalters?
Das Gehäuse verfügt über die Schutzart IP65, was einen Schutz gegen Staub und Strahlwasser gewährleistet. Die Anschlussklemmen sind in Schutzart IP10 ausgeführt.
