Description
Über dieses Produkt

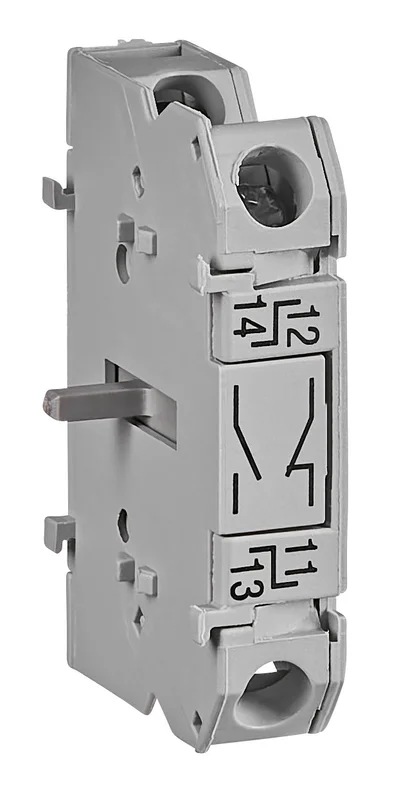

Der Schrack Hilfskontakt 1xÖffner 1xSchließer für INSE dient zur sicheren Funktionserweiterung Ihrer Schalteinrichtungen. Das Bauteil weist Abmessungen von 32x50x11 mm auf und entspricht der Schutzart IP20 an den Anschlüssen. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen ist das Element auf eine hohe Schaltfrequenz ausgelegt. Es ist exklusiv für die Serie INSE konzipiert und darf nicht bei den Serien INSR, INSP oder INSA verbaut werden. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt hier im Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 1xÖffner und 1xSchließer für flexible Schaltzustandsüberwachung.
- Schutzart: IP20 an den Anschlüssen für berührungssicheren Betrieb nach VDE 0106.
- Montage: Einfache Installation mit einem Anzugsdrehmoment von 1,10 Nm.
- Kompatibilität: Speziell entwickelt als Nachrüstkontakt für die Schalterserie INSE.
- Anschlusskapazität: Unterstützt Leiterquerschnitte von 0,75 mm² bis 4 mm².
Anwendungsbereiche
- Nachrüstung von Hauptschaltern der Serie INSE zur Signalübertragung.
- Einbindung in Not-Aus-Schaltungen zur Statusrückmeldung.
- Erweiterung von Reparaturschaltern in industriellen Anlagensteuerungen.
- Ergänzung von Schaltgeräten zur Realisierung logischer Schaltverknüpfungen.
Technische Details
| EAN | 9004840984392 |
| Verlustleistung pro Pol | 0,35W |
| Ausschaltbedingung (Betriebsstrom) | AC-15 – 120V – 6A; AC-15 – 230V – 3A; AC-15 – 500V – 1,4A; DC-13 – 125V – 1,1A; DC-13 – 250V – 0,3A |
| Schutzart | IP20 (Anschlüsse) |
| Verlustleistung | 0,40W |
| VE | 10Stk |
| LxBxH mm | 32x50x11 |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Anschlussquerschnitt, eindrähtig | 0,75-4mm² |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anzugsdrehmoment | 1,10Nm |
| Anschlussquerschnitt, mehrdrätig | 2×0,75-4mm² |
| HLief-Artikel Nummer | HE11 |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Absperrbar | Nein |
| BEST. NR. | INSHK002 |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Nettogewicht | 0,02kg/Stk |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Ausführung | Zubehör |
| Bemessungsisolationsspannung [Ui] | 500V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2×0,75-4mm² |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Hilfskontakte | Wie viele Hilfskontakte bei den verschiedenen Schaltern verbaut werden dürfen, steht im Detail im jeweiligem Datenblatt des Artikels. |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSHK002– | EAN: 9004840984392 | Hersteller-Art.-Nr.: HE11
Downloads
| INSHK002– INSHK002– INSHK002– INSHK002– INSHK002– INSHK002– INSHK002– INSHK002– |
| Maßbild INSHK002– |
| Schaltbild INSHK002– |
| Hilfskontakte Übersicht Kompatibilität Bedienungsanleitung: Hilfskontakt 1xÖffner 1xSchließer, für INSE |
| 3D-Daten (.stp): Hilfskontakt 1xÖffner 1xSchließer, für INSE |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hilfskontakt
Häufig gestellte Fragen
Ist der Schrack Hilfskontakt INSHK002– mit allen Schaltern kompatibel?
Dieser Hilfskontakt ist ausschließlich für die Serie INSE ausgelegt. Er darf explizit nicht für die Schalterserien INSR, INSP und INSA verwendet werden.
Welche elektrische Belastbarkeit weist der Hilfskontakt auf?
Der Kontakt ist für diverse Betriebsströme ausgelegt, beispielsweise AC-15 mit 6A bei 120V oder 3A bei 230V. Die genauen Grenzwerte für AC und DC entnehmen Sie bitte der technischen Spezifikation.
Wie erfolgt der Anschluss des Hilfskontakts?
Der Anschluss ist für Leiterquerschnitte von 0,75 mm² bis 4 mm² geeignet, sowohl in eindrähtiger als auch feindrähtiger Ausführung mit Adernendhülse. Das empfohlene Anzugsdrehmoment der Schraubklemmen beträgt 1,10 Nm.
Wie viele Hilfskontakte können an einem INSE Schalter montiert werden?
Die zulässige Anzahl an Hilfskontakten variiert je nach Schaltertyp. Genaue Informationen zur maximalen Bestückung finden Sie im jeweiligen Datenblatt des zugehörigen Schalters oder in der beigefügten Kompatibilitätsübersicht.
