Über dieses Produkt

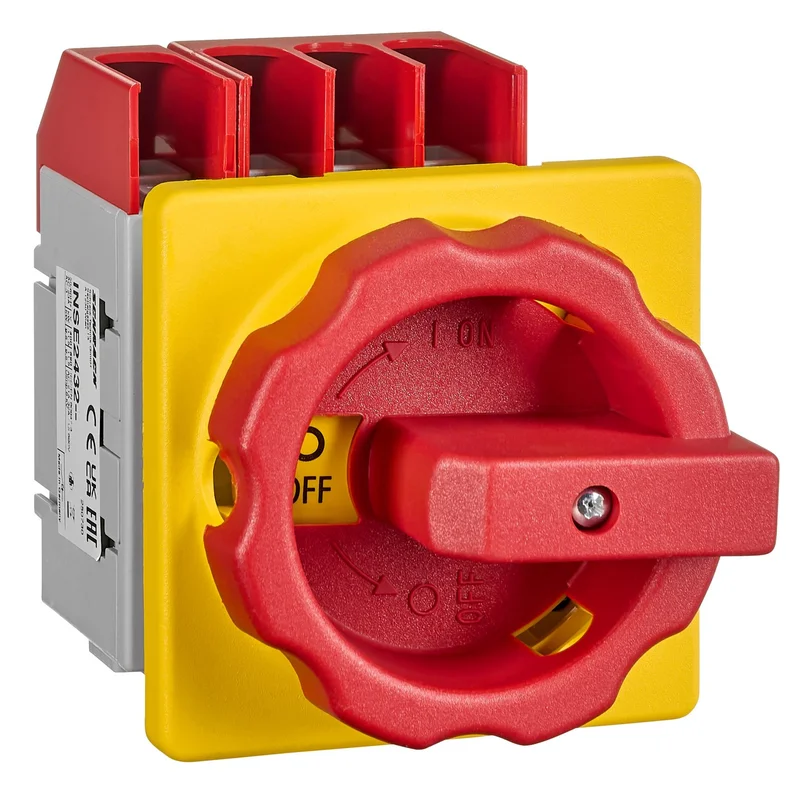

Der Schrack Not-Aus Hauptschalter 4-P (INSE2432–) ist für die Fronteinbau-Montage mit 4-Lochbefestigung ausgelegt und bietet einen Nennstrom von 32A. Das Gerät verfügt über 4 Pole, eine frontseitige Schutzart von IP65 sowie eine Anschluss-Schutzart von IP20 bei Abmessungen von 86x49x48 mm. Die Schaltleistung für AC-23A bei 400V beträgt 11,5 kW, wobei das Gehäuse für den Einsatz in einem Temperaturbereich von -25°C bis +55°C spezifiziert ist. Dieser Lasttrennschalter findet Verwendung in industriellen Anlagen und Schaltschränken, wo eine sichere manuelle Trennung vom Netz erforderlich ist. Sie erhalten diesen Hauptschalter mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht die gleichzeitige Trennung von drei Phasen und dem Neutralleiter.
- Schutzart IP65: Gewährleistet einen wirksamen Schutz der Frontseite gegen Strahlwasser und Staub.
- Absperrbare Bauweise: Sicherung mit bis zu 3 Vorhängeschlössern gegen unbeabsichtigtes Wiedereinschalten möglich.
- Flexibler Anschluss: Geeignet für Leiterquerschnitte von 2,5 mm² bis 16 mm² bei einem Anzugsdrehmoment von 3 Nm.
- Nachrüstbare Hilfskontakte: Optionale Integration von bis zu 2 Hilfskontakten (INSHK002–) für erweiterte Schaltlogik.
Anwendungsbereiche
- Sichere Trennung von Maschinensteuerungen in industriellen Fertigungslinien.
- Not-Aus-Schalteinrichtung für gewerbliche Elektroinstallationen und Verteilungen.
- Hauptschalterfunktion für Antriebe und Motoren in der Haustechnik.
Technische Details
| EAN | 9004840983890 |
| Nennstrom | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 32A; AC-22A – 690V – 32A; AC-23A – 230V – 22A; AC-23A – 400V – 22A; AC-23A – 690V – 13A; AC-3 – 230V – 20A; AC-3 – 400V – 20A; AC-3 – 690V – 11,5A |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Thermischer Bemessungsdauerstrom Ith | 32A |
| Verlustleistung pro Pol | 1,50W |
| HLief-Artikel Nummer | NLO32/4E/Z33/1 |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Schutzart | IP65 (Front), IP20 (Anschlüsse) |
| LxBxH mm | 86x49x48 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 6kW; AC-23A – 400V – 11,5kW; AC-23A – 690V – 11,5kW; AC-3 – 230V – 5,5kW; AC-3 – 400V – 9,5kW; AC-3 – 690V – 9,5kW |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| BEST. NR. | INSE2432 |
| Konventioneller thermischer Strom Ith | 32A |
| Optionales Zubehör | INSHK002– |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Nettogewicht | 0,21kg/Stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE2432– | EAN: 9004840983890 | Hersteller-Art.-Nr.: NLO32/4E/Z33/1
Downloads
| INSE2432– Foto: Not-Aus Hauptschalter 4-P, Fronteinbau,4-Lochbefestigung 32A Foto: Not-Aus Hauptschalter 4-P, Fronteinbau,4-Lochbefestigung 32A Foto: Not-Aus Hauptschalter 4-P, Fronteinbau,4-Lochbefestigung 32A Foto: Not-Aus Hauptschalter 4-P, Fronteinbau,4-Lochbefestigung 32A Foto: Not-Aus Hauptschalter 4-P, Fronteinbau,4-Lochbefestigung 32A Foto: Not-Aus Hauptschalter 4-P, Fronteinbau,4-Lochbefestigung 32A |
| Maßbild INSE2432– Bohrbild INSE2432– |
| Schaltbild INSE2432– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 4-P, Fronteinbau,4-Lochbefestigung 32A |
| Montageanleitung INSHK Hilfskontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Ist der Schrack Not-Aus Schalter INSE2432– abschließbar?
Ja, der Schalter ist mit bis zu 3 Schlössern absperrbar. Der Bügelschlossdurchmesser kann dabei zwischen 4 mm und 8 mm betragen, um ein unbefugtes Einschalten zu verhindern.
Kann der Not-Aus Hauptschalter mit Hilfskontakten erweitert werden?
Ja, Sie können maximal zwei Hilfskontakte vom Typ INSHK002– nachrüsten. Diese lassen sich einfach links oder rechts am Hauptkontakt aufschnappen.
Welchen Querschnitt kann ich an den Schalter anschließen?
Der Schalter unterstützt Anschlussquerschnitte von 2,5 mm² bis 16 mm². Dies gilt für eindrähtige, mehrdrätige sowie feindrähtige Leiter mit Aderendhülse.
Welche Schutzart bietet das Gerät im Fronteinbau?
Der Schalter erreicht im Fronteinbau die Schutzart IP65, was einen umfassenden Schutz gegen Staub und Strahlwasser gewährleistet. Die Anschlüsse an der Rückseite sind gemäß Schutzart IP20 geschützt.
