Description
Über dieses Produkt

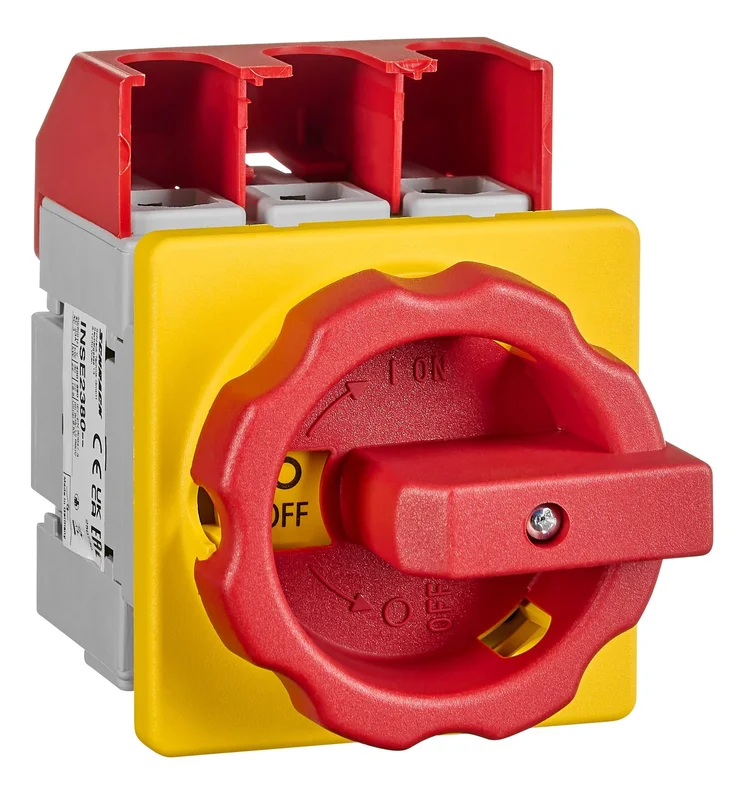

Der Schrack Not-Aus Hauptschalter 3-P mit Fronteinbau und 4-Lochbefestigung bietet einen Nennstrom von 80A für anspruchsvolle elektrische Schaltanlagen. Die Ausführung verfügt über eine robuste Frontschutzart IP65, während die Abgangsklemmen IP10 und die Versorgungsklemmen bei entsprechendem Anschluss IP20 erreichen. Mit einem Bemessungskurzzeitstrom von 1000A und einer mechanischen Lebensdauer von 100.000 Schaltspielen gewährleistet er eine zuverlässige Trennung. Das Gehäuse ist in auffälligem Rot-Gelb gehalten und lässt sich mit bis zu drei Schlössern gegen unbefugte Betätigung absichern. Dieser Schalter wird primär als Hauptschalter, Wartungsschalter oder Not-Aus-Einrichtung in industriellen Schaltanlagen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 80A – sorgt für hohe Schaltleistung in 3-poligen Systemen.
- Schutzart: IP65 (Front) – schützt das Bedienelement vor Strahlwasser und Staub.
- Absperrbarkeit: 3 Schlösser – ermöglicht sichere Wartungsarbeiten durch Verriegelung.
- Fronteinbau: 4-Lochbefestigung – standardisierte Montage für Schaltschranktüren.
- Mechanische Lebensdauer: 100.000 Schaltspiele – garantiert Langlebigkeit bei hoher Frequenz.
Anwendungsbereiche
- Sicherung von Maschinensteuerungen als Not-Aus-Schalter.
- Hauptschalter für elektrische Verteilungen und Schaltschränke.
- Reparaturschalter bei Wartung an elektrischen Motoren und Antrieben.
Technische Details
| EAN | 9004840983852 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Kurzschlussschutz max. Schmelzsicherung | 80 |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 80A; AC-23A – 400V – 43A; AC-23A – 690V – 22A; AC-3 – 400V – 43A; AC-3 – 690V – 22A |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| HLief-Artikel Nummer | NLT80/3E/Z33/1 |
| Anschlussquerschnitt, mehrdrätig | 2,5-35mm² |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Thermischer Bemessungsdauerstrom Ith | 80A |
| Anzugsdrehmoment | 2,50Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Nennstrom | 80A |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Wirkleistung | 3x240VAC – 15Hp; 3x480VAC – 40Hp; 3x600VAC – 50Hp; 1x120VAC – 10Hp |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Verlustleistung | 5,50W |
| Konventioneller thermischer Strom Ith | 80A |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK022– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nettogewicht | 0,29kg/Stk |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 30kW; AC-23A – 690V – 22kW; AC-3 – 400V – 22kW; AC-3 – 690V – 18,5kW |
| BEST. NR. | INSE2380 |
| Optionales Zubehör | INSHK002–; INSNK022– |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, eindrähtig | 2,5-35mm² |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Schutzart | IP65 (Front), IP10 (Abgangsklemmen), IP20 (Versorgungsklemmen mit Klemmenabdeckung ab 6mm² Anschlussquerschnitt) |
| VE | 5Stk |
| LxBxH mm | 107x66x66 |
| Verlustleistung pro Pol | 5,50W |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE2380– | EAN: 9004840983852 | Hersteller-Art.-Nr.: NLT80/3E/Z33/1
Downloads
| INSE2380– Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 80A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 80A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 80A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 80A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 80A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 80A |
| Maßbild INSE2380– Bohrbild INSE2380– |
| Schaltbild INSE2380– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 80A |
| Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack 80A Hauptschalter mit einem Neutralleiterkontakt erweitert werden?
Ja, der 3-polige Not-Aus Hauptschalter kann mittels INSNK022– Neutralleiterkontakt auf 4 Pole aufgerüstet werden. Bitte beachten Sie dabei die Hinweise zur Montage von Hilfskontakten in der beiliegenden Anleitung.
Wie viele Schlösser können am Fronteinbau Schalter zur Absperrung angebracht werden?
Der Schalter ist für die Absperrung mit bis zu drei Schlössern ausgelegt. Der zulässige Bügelschlossdurchmesser beträgt dabei 4 bis 8 mm.
Welcher Anschlussquerschnitt ist für den Schrack NLT80 Schalter zulässig?
Der Anschluss ist für mehrdrähtige und eindrähtige Leiter von 2,5 mm² bis 35 mm² ausgelegt. Bei feindrähtigen Leitern mit Adernendhülse ist ein Bereich von 2,5 mm² bis 16 mm² vorgesehen.
Ist der Schalter für den Einsatz in rauen Umgebungen geeignet?
Durch die frontseitige Schutzart IP65 ist der Schalter gegen Strahlwasser und Staub geschützt. Der Betriebstemperaturbereich liegt zwischen -25°C und +55°C, was den Einsatz in den meisten industriellen Umgebungen ermöglicht.
