Über dieses Produkt

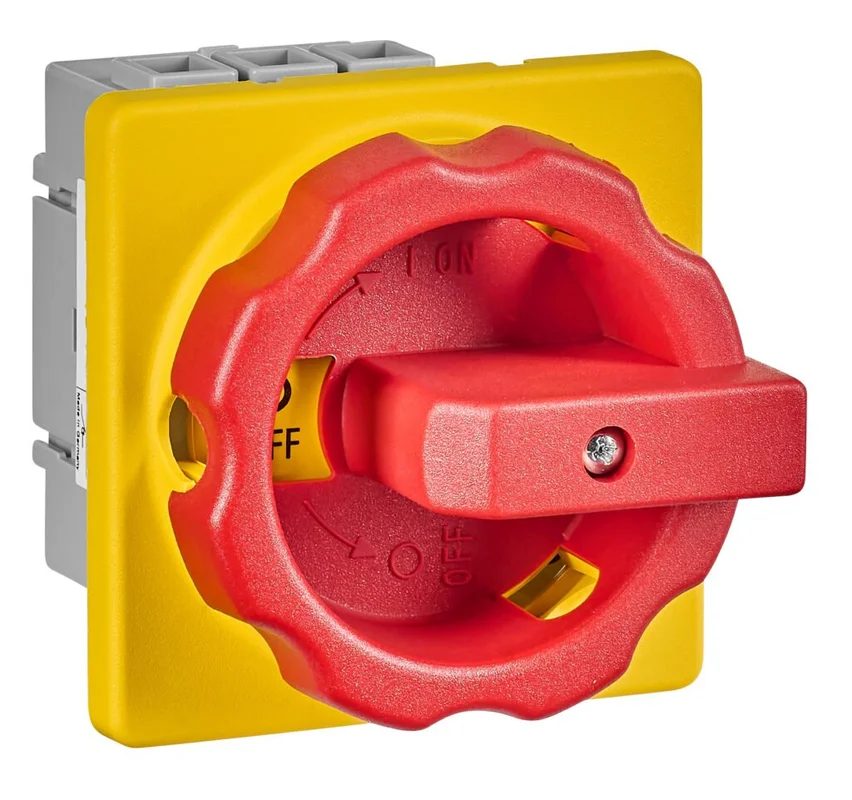

Der Schrack Not-Aus Hauptschalter 3-P mit Fronteinbau und 4-Lochbefestigung bietet eine zuverlässige Trennung für 25A Stromkreise. Das Gerät ist für eine Betriebsspannung von 690V ausgelegt und verfügt frontseitig über die Schutzart IP65 sowie IP20 an den Anschlüssen. Der Schalter ist für einen Anschlussquerschnitt von 2,5-16mm² geeignet und zeichnet sich durch eine mechanische Lebensdauer von 100.000 Schaltspielen aus. Mit seinen kompakten Maßen von 88x66x66 mm lässt er sich als Not-Aus-Einheit in Schalttafeln und Gehäusen integrieren. Sie erhalten diesen Not-Aus Hauptschalter 25A innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 25A für eine sichere Trennung bei Nennlast.
- Schutzart: IP65 frontseitig zum Schutz gegen Strahlwasser und Staub.
- Sicherheit: Absperrbar mit bis zu 3 Vorhängeschlössern zur Wartungssicherung.
- Flexibilität: Optionale Nachrüstung mit Hilfskontakten (INSHK002–) oder Neutralleiterkontakt (INSNK020–).
Anwendungsbereiche
- Abschaltung von Maschinensteuerungen in industriellen Umgebungen.
- Sicherheitstrennung in elektrischen Verteilern und Schaltschränken.
- Not-Aus-Funktion für elektrische Antriebe und Anlagen.
Technische Details
| EAN | 9004840983814 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 4kW; AC-23A – 400V – 9kW; AC-23A – 690V – 9kW; AC-3 – 230V – 4kW; AC-3 – 400V – 7,5kW; AC-3 – 690V – 7,5kW |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK020– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Verlustleistung | 0,90W |
| Nennstrom | 25A |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Schutzart | IP65 (Front), IP20 (Anschlüsse) |
| Pole | 3 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Thermischer Bemessungsdauerstrom Ith | 25A |
| Anzugsdrehmoment | 3Nm |
| BEST. NR. | INSE2325 |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | NLO25/3E/Z33/1 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Verlustleistung pro Pol | 0,90W |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| LxBxH mm | 88x66x66 |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 25A; AC-22A – 690V – 25A; AC-23A – 230V – 11A; AC-23A – 400V – 19A; AC-23A – 690V – 11A; AC-3 – 230V – 15A; AC-3 – 400V – 16A; AC-3 – 690V – 9,5A |
| Konventioneller thermischer Strom Ith | 25A |
| Nettogewicht | 0,17kg/Stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Optionales Zubehör | INSHK002–; INSNK020– |
| Min. Umgebungstemperatur | -25°C |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 7,5Hp; 3x480VAC – 10Hp; 3x600VAC – 15Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE2325– | EAN: 9004840983814 | Hersteller-Art.-Nr.: NLO25/3E/Z33/1
Downloads
| INSE2325– |
| Maßbild INSE2325– Bohrbild INSE2325– |
| Schaltbild INSE2325– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung 25A |
| Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Wie kann der 3-polige Hauptschalter auf 4 Pole erweitert werden?
Der Schalter kann mit dem optional erhältlichen Neutralleiterkontakt INSNK020– einfach auf einen 4-poligen Schalter umgerüstet werden. Bitte beachten Sie hierbei die technischen Vorgaben bezüglich der kombinierten Nutzung mit Hilfskontakten.
Welche Hilfskontakte sind für den Schrack INSE2325 geeignet?
Für diesen Schalter können maximal zwei Hilfskontakte des Typs INSHK002– verwendet werden. Diese lassen sich wahlweise links oder rechts am Hauptkontakt aufclipsen, wobei eine Konfiguration von insgesamt zwei Öffnern und zwei Schließern möglich ist.
Kann der Not-Aus-Schalter mit Vorhängeschlössern gesichert werden?
Ja, der Schalter ist für die Verriegelung mit bis zu drei Bügelschlössern ausgelegt. Die Bügelschlossdurchmesser können dabei zwischen 4 mm und 8 mm betragen, um den Schalter im ausgeschalteten Zustand gegen Wiedereinschalten zu sichern.
Welche Anschlussquerschnitte unterstützt der 25A Hauptschalter?
Der Anschluss ist für Leiterquerschnitte von 2,5 mm² bis 16 mm² ausgelegt. Dies gilt sowohl für eindrähtige als auch für mehrdrätige Leiter sowie für feindrähtige Leitungen bei Verwendung von entsprechenden Aderendhülsen.
