Description
Über dieses Produkt

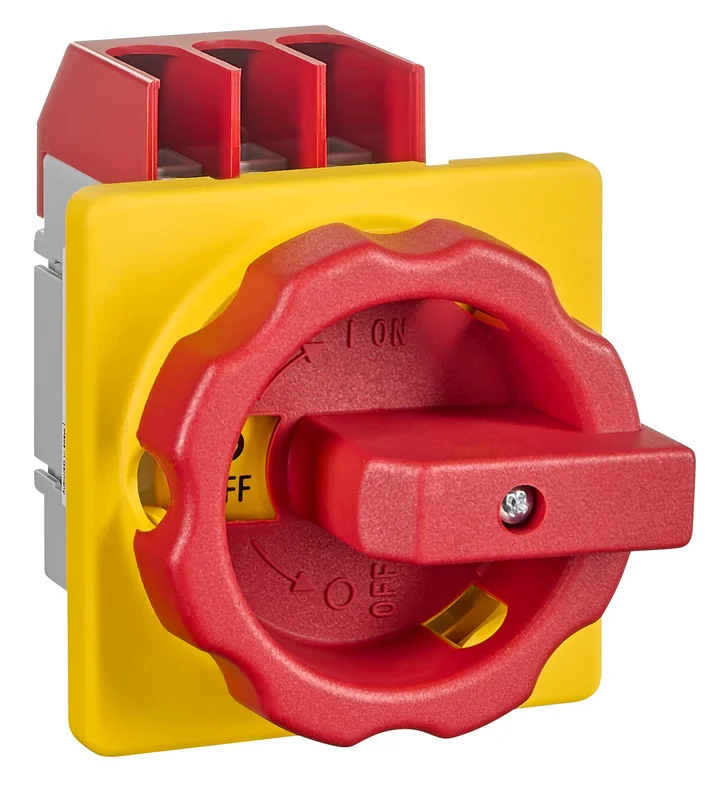

Der Schrack Not-Aus Hauptschalter INSE2320– ist ein 3-poliger Fronteinbau-Schalter mit 4-Lochbefestigung und einer Stromstärke von 20A. Das Gerät bietet eine Schutzart von IP65 im Frontbereich sowie IP20 an den Anschlüssen und verfügt über eine mechanische Lebensdauer von 100.000 Schaltspielen. Die Abmessungen betragen 88 x 66 x 66 mm bei einem Nettogewicht von 0,17 kg. Das Gehäuse ist in der Signalfarbe rot-gelb gehalten und ermöglicht die Absicherung mittels bis zu drei Vorhängeschlössern mit einem Bügeldurchmesser von 4-8 mm. Dieser Schalter wird als Not-Aus-Einrichtung in industriellen und gewerblichen Anlagen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 20A — Ausgelegt für den sicheren Betrieb in Standard-Stromkreisen.
- Schutzart: IP65 (Front) — Sicherer Schutz gegen Strahlwasser und Staub im Frontbereich.
- Absperrbarkeit: 3 Schlösser — Ermöglicht die sichere Trennung während Wartungsarbeiten.
- Anschlussquerschnitt: 2,5-16mm² — Flexibler Leiteranschluss für verschiedene Kabelstärken.
- Mechanische Lebensdauer: 100.000 Schaltspiele — Gewährleistet eine hohe Betriebssicherheit über einen langen Zeitraum.
Anwendungsbereiche
- Industrielle Maschinensteuerung zur manuellen Not-Abschaltung.
- Schaltkästen und Verteilerbau für Fronteinbau-Montage.
- Wartungsschalter zur Freischaltung von Antrieben und Motoren.
Technische Details
| EAN | 9004840983807 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK020– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| HLief-Artikel Nummer | NLO20/3E/Z33/1 |
| Verlustleistung pro Pol | 0,40W |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Schutzart | IP65 (Front), IP20 (Anschlüsse) |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 3kW; AC-23A – 400V – 7,5kW; AC-23A – 690V – 7,5kW; AC-3 – 230V – 3kW; AC-3 – 400V – 5,5kW; AC-3 – 690V – 5,5kW |
| Pole | 3 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Wirkleistung | 3x120VAC – 1Hp; 3x240VAC – 3Hp; 3x480VAC – 7,5Hp; 3x600VAC – 10Hp; 1x120VAC – 0,5Hp; 1x240VAC – 1,5Hp |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 20A; AC-22A – 690V – 20A; AC-23A – 230V – 11A; AC-23A – 400V – 16A; AC-23A – 690V – 9A; AC-3 – 230V – 11A; AC-3 – 400V – 7A; AC-3 – 690V – 7A |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 0,80W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Konventioneller thermischer Strom Ith | 20A |
| Thermischer Bemessungsdauerstrom Ith | 20A |
| BEST. NR. | INSE2320 |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| LxBxH mm | 88x66x66 |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Nettogewicht | 0,17kg/Stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Optionales Zubehör | INSHK002–; INSNK020– |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Nennstrom | 20A |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE2320– | EAN: 9004840983807 | Hersteller-Art.-Nr.: NLO20/3E/Z33/1
