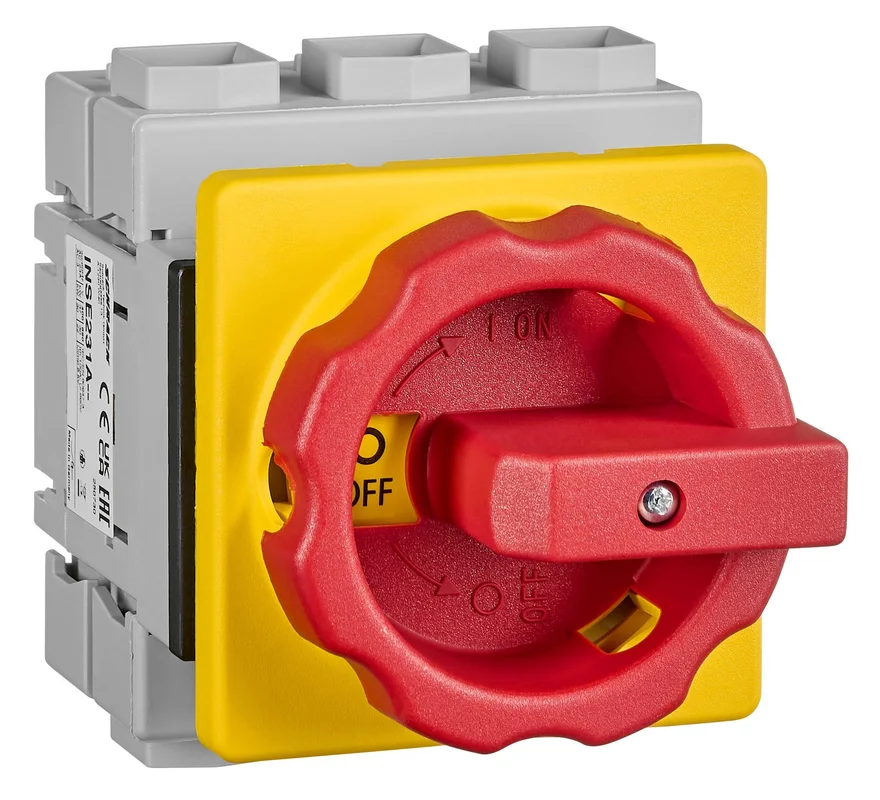

Der Schrack Not-Aus Hauptschalter 3-P mit Fronteinbau und 4-Lochbefestigung bietet einen Nennstrom von 125A für anspruchsvolle Schaltaufgaben. Das Gerät zeichnet sich durch seine robuste Bauweise mit einer Frontschutzart von IP65 sowie Abmessungen von 97x70x95 mm aus. Die Betätigung erfolgt über einen rot-gelben Drehgriff, der mit bis zu drei Schlössern gegen unbefugtes Schalten abgesichert werden kann. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen und einem Anschlussquerschnitt von bis zu 50 mm² ist dieses Modell für den zuverlässigen Einsatz in industriellen Anlagen ausgelegt. Sie erhalten diesen Not-Aus Hauptschalter bei TELA innerhalb von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 125A — sichere Trennung hoher Lasten
- Schutzart: IP65 frontseitig — Schutz gegen Strahlwasser und Staub
- Absperrbarkeit: 3-fach Verriegelung möglich — erhöht die Arbeitssicherheit bei Wartungen
- Montageart: 4-Loch Fronteinbau — ermöglicht einfache und stabile Gehäuseintegration
- Lebensdauer: 100.000 Schaltspiele — hohe mechanische Ausdauer
Anwendungsbereiche
- Not-Aus Schaltung in Maschinensteuerungen
- Hauptschalter für Niederspannungsverteilungen
- Reparaturschalter für elektrische Anlagen
- Lasttrennschalter in industriellen Produktionsumgebungen
Technische Details
| EAN | 9007985020970 |
| Thermischer Bemessungsdauerstrom Ith | 125A |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| LxBxH mm | 97x70x95 |
| Konventioneller thermischer Strom Ith | 125A |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 125A; AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Anschlussquerschnitt, mehrdrätig | 4-35mm² |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| HLief-Artikel Nummer | NLT125/3E/Z33/1 |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK023– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Schutzart | IP65 (Front), IP10 (Abgangsklemmen), IP20 (Versorgungsklemmen mit Klemmenabdeckung ab 16mm² Anschlussquerschnitt) |
| Nennstrom | 125A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Montage | Fronteinbau |
| Pole | 3 |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 2,50Nm |
| Betriebsspannung AC | 600V |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Anschlussart | UL/CSA – AWG 12-1 |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-50mm² |
| Nettogewicht | 0,36kg/Stk |
| Optionales Zubehör | INSHK002–; INSNK023– |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| BEST. NR. | INSE231B |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Verlustleistung | 12,00W |
| Verlustleistung pro Pol | 12W |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
