Über dieses Produkt
Der Schrack Not-Aus Hauptschalter 3-P mit Fronteinbau und 4-Lochbefestigung ermöglicht als 100A-Ausführung die zuverlässige manuelle Trennung von Stromkreisen. Das Gerät verfügt über drei Pole, ein Gehäuse mit Schutzart IP65 an der Front und eine Bemessungsisolationsspannung von 690V. Mit Abmessungen von 107x90x90 mm und der Möglichkeit zur Absicherung mit bis zu drei Vorhängeschlössern bietet er eine robuste Bauweise für industrielle Umgebungen. Er ist für Betriebstemperaturen zwischen -25°C und +55°C ausgelegt und unterstützt diverse Anschlussquerschnitte von 4 bis 50 mm². Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt diesen Not-Aus Hauptschalter 3-P von Schrack bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 100A: Ausgelegt für hohe elektrische Lasten in 3-phasigen Systemen.
- Schutzart IP65 (Front): Schutz gegen Strahlwasser und Staub bei Fronteinbau.
- Absperrbarkeit: Sicherung durch bis zu drei Vorhängeschlösser mit 4-8mm Bügeldurchmesser möglich.
- Mechanische Lebensdauer: Ausgelegt auf 100.000 Schaltspiele für eine lange Nutzungsdauer.
- Anschlussquerschnitt: Flexibler Anschluss von 4 bis 50 mm² (eindrähtig) für vielseitige Verdrahtungsoptionen.
Anwendungsbereiche
- Sicheres Freischalten von Maschinensteuerungen in industriellen Anlagen.
- Not-Aus-Funktion für elektrische Verteilungen und Schaltanlagen.
- Manuelle Trennung von Motoren und Antrieben im Reparaturfall.
Technische Details
| EAN | 9004840983869 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK023– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Schutzart | IP65 (Front), IP10 (Abgangsklemmen), IP20 (Versorgungsklemmen mit Klemmenabdeckung ab 16mm² Anschlussquerschnitt) |
| HLief-Artikel Nummer | NLT100/3E/Z33/1 |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| LxBxH mm | 107x90x90 |
| Verlustleistung | 7,50W |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 2,50Nm |
| Betriebsspannung AC | 600V |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Thermischer Bemessungsdauerstrom Ith | 100A |
| BEST. NR. | INSE231A |
| Anschlussart | UL/CSA – AWG 12-1 |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Nettogewicht | 0,36kg/Stk |
| Konventioneller thermischer Strom Ith | 100A |
| Optionales Zubehör | INSHK002–; INSNK023– |
| Verlustleistung pro Pol | 7,50W |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nennstrom | 100A |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 100A; AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| VE | 5Stk |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE231A– | EAN: 9004840983869 | Hersteller-Art.-Nr.: NLT100/3E/Z33/1
Downloads

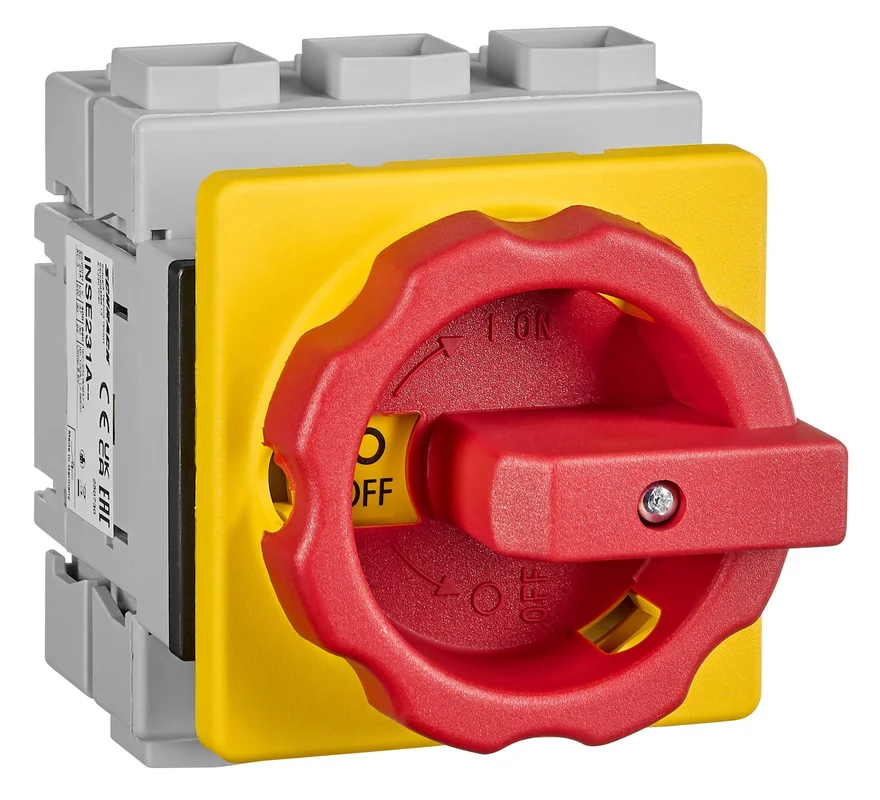

| INSE231A– Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A |
| Maßbild INSE231A– Bohrbild INSE231A– |
| Schaltbild INSE231A– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbefestigung100A |
| Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack 100A Hauptschalter auf 4 Pole erweitert werden?
Ja, der 3-polige Schalter lässt sich mit dem optional erhältlichen Neutralleiterkontakt INSNK023– zu einer 4-poligen Variante aufrüsten. Beachten Sie dabei bitte, dass bei dieser Konfiguration kein weiterer Hilfskontakt direkt auf den Neutralleiterkontakt aufgeschnappt werden darf.
Welche Hilfskontakte sind mit dem INSE231A kompatibel?
Der Schalter unterstützt den Einsatz von bis zu zwei Hilfskontakten vom Typ INSHK002–. Diese können flexibel links oder rechts am Hauptkontakt montiert werden, wobei eine maximale Konfiguration von zwei Öffnern und zwei Schließern möglich ist.
Ist der Not-Aus Schalter gegen unbefugtes Einschalten gesichert?
Ja, der Schalter ist absperrbar. Er kann mit bis zu drei Vorhängeschlössern mit einem Bügeldurchmesser von 4 bis 8 mm gesichert werden, um ein ungewolltes Einschalten während Wartungsarbeiten zu verhindern.
Welcher Schutzart entspricht der Schrack Fronteinbau-Schalter?
Der Schalter erreicht frontseitig die Schutzart IP65. Die Abgangsklemmen verfügen über IP10, während die Versorgungsklemmen bei Verwendung einer Klemmenabdeckung ab einem Anschlussquerschnitt von 16 mm² die Schutzart IP20 erfüllen.
