Der Hauptschalter 3-polig von Schrack ist ein robuster Fronteinbau-Schalter mit 4-Lochbefestigung und einer Strombelastbarkeit von 63A. Das Gerät ist für eine Betriebsspannung bis 690V ausgelegt und weist frontseitig die Schutzart IP65 sowie IP20 an den Anschlüssen auf. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen und einem Anschlussquerschnitt für Leiter von 2,5 bis 16 mm² gewährleistet dieser Schalter eine zuverlässige Installation. Die kompakten Abmessungen von 88x66x66 mm ermöglichen den Einsatz in Schaltanlagen oder Gehäusen bei Umgebungstemperaturen von -25°C bis +55°C. Dieser Hauptschalter ist für die sichere Trennung von Stromkreisen in industriellen Anlagen und der Gebäudeinstallation konzipiert. Wir liefern diesen Artikel innerhalb von 1 bis 3 Werktagen direkt zu Ihnen – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 63A für hohe Leistungsanforderungen in industriellen Anwendungen.
- Montageart: Fronteinbau mit 4-Lochbefestigung für eine stabile Befestigung in Frontplatten.
- Schutzart IP65 frontseitig: Schutz gegen Strahlwasser und Staub für den Einsatz in raueren Umgebungen.
- Absperrbarkeit: Mit bis zu 3 Schlössern sicherbar, um Wartungsarbeiten gefahrlos durchzuführen.
- Mechanische Lebensdauer: 100.000 Schaltspiele für eine langfristige Funktionssicherheit.
Anwendungsbereiche
- Hauptschalter für Maschinensteuerungen und Schaltschränke.
- Not-Aus-Einrichtung zur sicheren Trennung von Lastkreisen.
- Reparaturschalter bei Wartungsarbeiten an elektrischen Verbrauchern.
- Trennschalter für Motoren und große elektrische Anlagen.
Technische Details
| EAN | 9004840983562 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 63A; AC-22A – 690V – 63A; AC-23A – 230V – 38A; AC-23A – 400V – 41A; AC-23A – 690V – 21A; AC-3 – 230V – 38A; AC-3 – 400V – 36A; AC-3 – 690V – 17A |
| Optionales Zubehör | INSHK002–; INSNK021– |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 15Hp; 3x480VAC – 25Hp; 3x600VAC – 30Hp; 1x120VAC – 3Hp; 1x240VAC – 10Hp |
| Farbe | grau |
| Nennstrom | 63A |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Schutzart | IP65 (Front), IP20 (Anschlüsse) |
| Pole | 3 |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK021– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Konventioneller thermischer Strom Ith | 63A |
| BEST. NR. | INSE1363 |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Thermischer Bemessungsdauerstrom Ith | 63A |
| Frequenz | 50/60Hz |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| HLief-Artikel Nummer | HLO63/3E/Z33/1 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 11kW; AC-23A – 400V – 22kW; AC-23A – 690V – 18,5kW; AC-3 – 230V – 11kW; AC-3 – 400V – 18,5kW; AC-3 – 690V – 15kW |
| Anschlussart | UL/CSA – AWG 14-6 |
| Ausführung | Hauptschalter |
| Betriebstemperatur | -25°C bis +55°C |
| LxBxH mm | 88x66x66 |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Verlustleistung pro Pol | 3,60W |
| Nettogewicht | 0,17kg/Stk |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Verlustleistung | 3,60W |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Kurzschlussschutz max. Schmelzsicherung | 63 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE1363– | EAN: 9004840983562 | Hersteller-Art.-Nr.: HLO63/3E/Z33/1
Downloads
INSE1363–

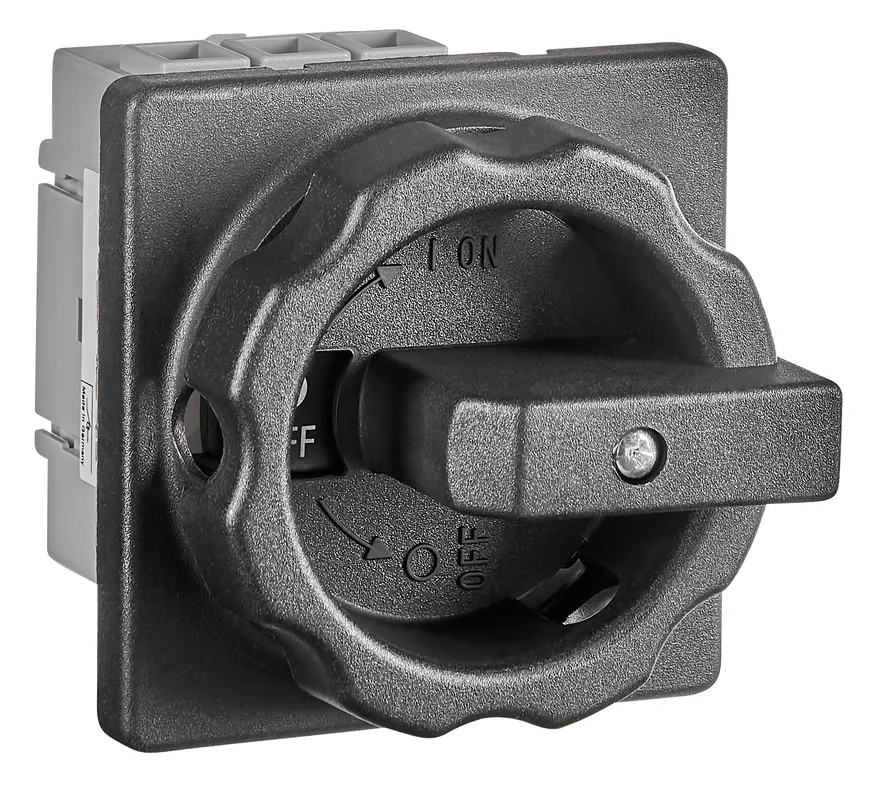

Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 63A
