Der Schrack Hauptschalter 3-polig ist als 32A Ausführung mit Fronteinbau und 4-Lochbefestigung für industrielle Schaltaufgaben konzipiert. Das Gerät arbeitet mit einer Bemessungsisolationsspannung von 690V und verfügt über eine Schutzart von IP65 im Frontbereich sowie IP20 an den Anschlussklemmen. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen und kompakten Abmessungen von 88x66x66 mm lässt sich dieser Schalter sicher in Schaltschränken und Anlagen integrieren. Der Schalter ist für Umgebungstemperaturen von -25°C bis +55°C ausgelegt und ermöglicht eine sichere Absperrung mit bis zu drei Vorhängeschlössern. Sie erhalten den Hauptschalter bei TELA innerhalb von 1 bis 3 Werktagen direkt ab Lager geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 32A – ausgelegt für AC-23A Schaltleistungen bis 11,5kW bei 400V.
- Schutzart IP65 (Front): Sicherer Schutz gegen Strahlwasser und Staub im Frontbereich.
- Fronteinbau: Praktische 4-Lochbefestigung zur einfachen Montage in Frontplatten.
- Absperrbarkeit: Vorrichtung für bis zu 3 Schlösser zur Einhaltung von Sicherheitsvorgaben bei Wartungsarbeiten.
- Flexibilität: Optional erweiterbar mit Hilfskontakten (INSHK002–) und Neutralleiterkontakten (INSNK020–).
Anwendungsbereiche
- Sicherer Hauptschalter für Maschinensteuerungen und Schaltschrankbau.
- Einsetzbar als Not-Aus-Schalter zur manuellen Trennung von Stromkreisen.
- Reparaturschalter zur sicheren Freischaltung von Anlagenkomponenten.
- Trenneinrichtung in elektrischen Verteilungen gemäß IEC-Standard.
Technische Details
| EAN | 9004840983548 |
| Nennstrom | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 32A; AC-22A – 690V – 32A; AC-23A – 230V – 22A; AC-23A – 400V – 22A; AC-23A – 690V – 13A; AC-3 – 230V – 20A; AC-3 – 400V – 20A; AC-3 – 690V – 11,5A |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK020– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Thermischer Bemessungsdauerstrom Ith | 32A |
| Farbe | grau |
| Verlustleistung pro Pol | 1,50W |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Schutzart | IP65 (Front), IP20 (Anschlüsse) |
| Pole | 3 |
| HLief-Artikel Nummer | HLO32/3E/Z33/1 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 6kW; AC-23A – 400V – 11,5kW; AC-23A – 690V – 11,5kW; AC-3 – 230V – 5,5kW; AC-3 – 400V – 9,5kW; AC-3 – 690V – 9,5kW |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Konventioneller thermischer Strom Ith | 32A |
| Anschlussart | UL/CSA – AWG 14-6 |
| Ausführung | Hauptschalter |
| Betriebstemperatur | -25°C bis +55°C |
| LxBxH mm | 88x66x66 |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| BEST. NR. | INSE1332 |
| Nettogewicht | 0,17kg/Stk |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Optionales Zubehör | INSHK002–; INSNK020– |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE1332– | EAN: 9004840983548 | Hersteller-Art.-Nr.: HLO32/3E/Z33/1
Downloads

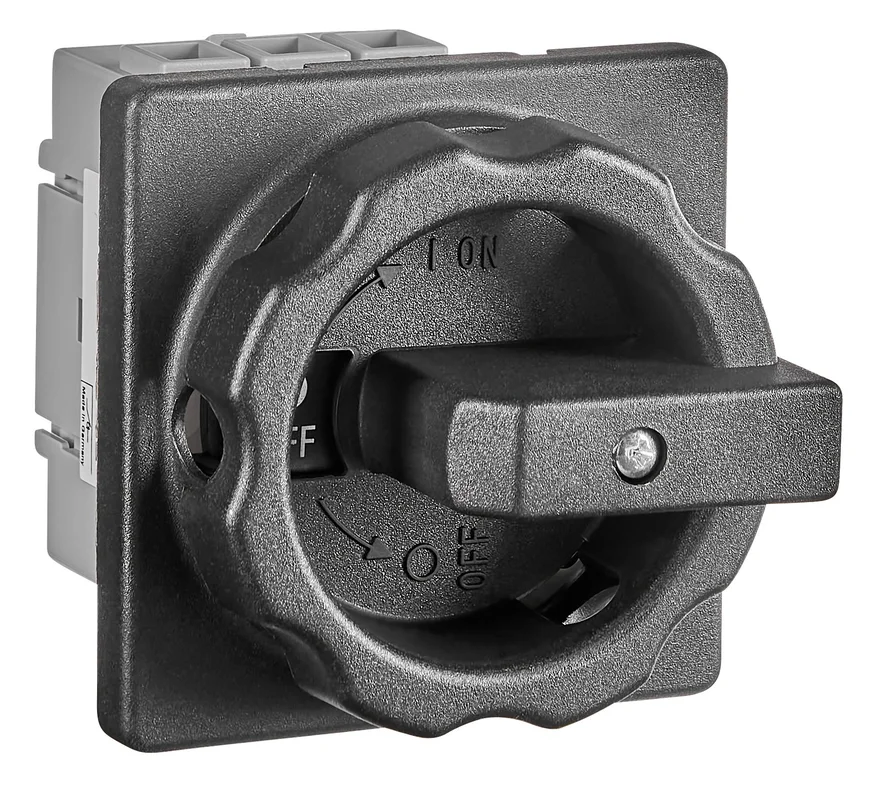

| INSE1332– Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 32A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 32A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 32A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 32A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 32A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 32A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 32A |
