Description
Über dieses Produkt

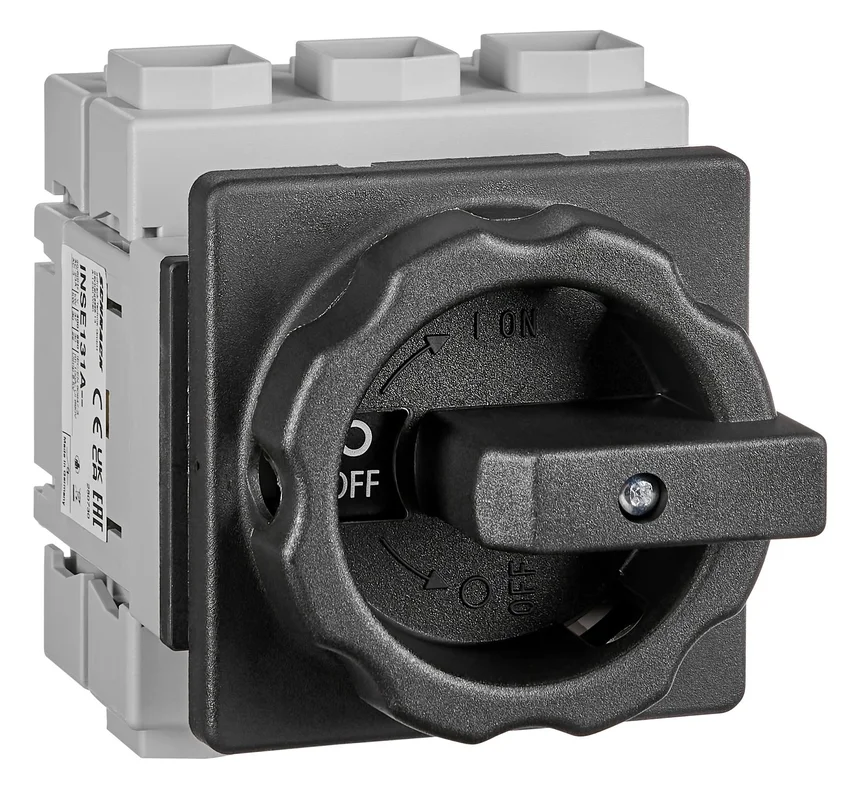

Der Schrack Hauptschalter 3-polig mit Fronteinbau und 4-Lochbefestigung bietet einen Nennstrom von 100A für anspruchsvolle Schaltaufgaben. Das Gerät verfügt über die Schutzart IP65 an der Front und ermöglicht mit seinen kompakten Maßen von 106x90x90 mm eine präzise Montage im Schaltschrankbau. Der Schalter ist für eine mechanische Lebensdauer von 100.000 Schaltspielen ausgelegt und mit drei Schlössern gegen unbefugtes Betätigen absperrbar. Er ist für den Einsatz als Hauptschalter, Not-Aus-Schalter oder Reparaturschalter in industriellen Anlagen konzipiert. Wir versenden diesen Artikel innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 100A: Ausreichende Dimensionierung für hohe Lasten im AC-23A und AC-3 Bereich.
- Schutzart IP65: Zuverlässiger Schutz der Frontseite gegen Staub und Strahlwasser.
- Absperrbare Ausführung: Sicherheit durch Arretierung mittels bis zu drei Vorhängeschlössern.
- Anschlussquerschnitte: Flexible Montage durch Kapazitäten von 4-50mm² bei eindrähtigen Leitern.
- Modulares Zubehör: Einfache Erweiterung durch optional erhältliche Hilfs- und Neutralleiterkontakte.
Anwendungsbereiche
- Installation als Hauptschalter in Unterverteilungen oder Schaltschränken.
- Einsatz als Not-Aus-Schalter zur sicheren Trennung von Maschinen vom Netz.
- Reparaturschalter für Wartungsarbeiten an industriellen Antriebssystemen.
- Abschaltvorrichtung in Steuerstromkreisen mit hohen Anforderungen an die Schaltleistung.
Technische Details
| EAN | 9004840983586 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| BEST. NR. | INSE131A |
| Neutralleiterkontakte | ACHTUNG! Wenn dieser 3-polige Schalter mittels Neutralleiterkontakt INSNK023– auf einen 4-poligen Schalter umgerüstet wir, darf kein weiterer Hilfskontakt auf den N-Kontakt aufgeschnappt werden. Auf der anderen Seite darf der Hilfskontakt INSHK002– regulär verwendet werden. Weitere Details, siehe Hilfskontakt und N-Kontakt Übersicht |
| Schutzart | IP65 (Front), IP10 (Abgangsklemmen), IP20 (Versorgungsklemmen mit Klemmenabdeckung ab 16mm² Anschlussquerschnitt) |
| Montage | Fronteinbau |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Pole | 3 |
| Verlustleistung | 7,50W |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| HLief-Artikel Nummer | HLT100/3E/Z33/1 |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Thermischer Bemessungsdauerstrom Ith | 100A |
| Anschlussart | UL/CSA – AWG 12-1 |
| Hilfskontakte | Maximal 2x INSHK002– erlaubt. 1x INSHK002– links am Hauptkontakt und 1x INSHK002– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Nettogewicht | 0,36kg/Stk |
| Konventioneller thermischer Strom Ith | 100A |
| Optionales Zubehör | INSHK002–; INSNK023– |
| Verlustleistung pro Pol | 7,50W |
| Ausführung | Hauptschalter |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| LxBxH mm | 106x90x90 |
| Nennstrom | 100A |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 100A; AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| VE | 5Stk |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSE131A– | EAN: 9004840983586 | Hersteller-Art.-Nr.: HLT100/3E/Z33/1
Downloads
| INSE131A– Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A Foto: Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A |
| Maßbild INSE131A– Bohrbild INSE131A– |
| Schaltbild INSE131A– |
| 3D-Daten (.stp): Hauptschalter 3-polig, Fronteinbau 4-Lochbefestigung 100A |
| Montageanleitung INSHK Hilfskontakte bei Verwendung von INSNK Neutralleiterkontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack 100A Hauptschalter als 4-poliger Schalter umgebaut werden?
Ja, der 3-polige Hauptschalter kann mittels eines optionalen Neutralleiterkontakts (INSNK023–) auf eine 4-polige Version umgerüstet werden. Beachten Sie dabei bitte die technischen Einschränkungen bezüglich der zusätzlichen Hilfskontaktbestückung auf der N-Seite.
Wie wird der Hauptschalter gegen unbefugtes Einschalten gesichert?
Der Schalter ist für die Verwendung von bis zu drei Vorhängeschlössern ausgelegt. Die Bügelschlossdurchmesser können dabei zwischen 4 und 8 mm variieren, um eine sichere mechanische Verriegelung in der Aus-Stellung zu gewährleisten.
Welche Hilfskontakte sind für diesen Hauptschalter kompatibel?
Es können maximal zwei Hilfskontakte des Typs INSHK002– aufgeschnappt werden. Diese lassen sich flexibel links oder rechts am Hauptkontakt montieren, wobei die maximale Konfiguration insgesamt zwei Öffner und zwei Schliesser ermöglicht.
Ist dieser 100A Schalter für den Fronteinbau geeignet?
Ja, dieser Hauptschalter ist spezifisch für den Fronteinbau konzipiert und verfügt über eine 4-Lochbefestigung. Dies ermöglicht eine stabile und prozesssichere Montage direkt auf der Schaltschranktür oder Frontplatte.
