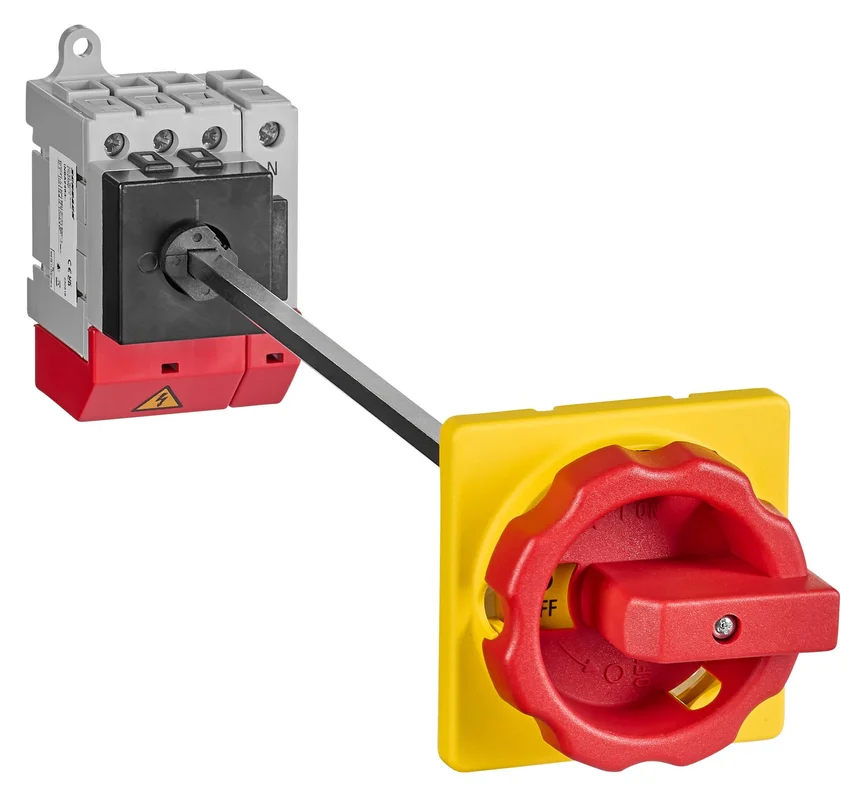

Der Schrack Not-Aus Hauptschalter 4-polig mit 63A Nennstrom und Bodeneinbau dient als zuverlässige Sicherheitsvorrichtung für elektrische Anlagen. Dieses Schaltgerät verfügt über eine Schutzart von IP54 an der Front sowie IP20 an den Anschlüssen und ist für eine Bemessungsisolationsspannung von 690V ausgelegt. Die mechanische Lebensdauer beträgt 100.000 Schaltspiele, wobei eine Absperrung mittels drei Bügelschlössern (4-8mm Durchmesser) möglich ist. Mit einer Einbautiefe von 307mm und einem Anschlussquerschnitt von 2,5-16mm² lässt sich der Schalter flexibel in Schaltanlagen montieren. Er ist für die sichere Trennung von Stromkreisen in industriellen Umgebungen konzipiert. Der Not-Aus Hauptschalter 63A von Schrack ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht die sichere Trennung aller Phasen und des Neutralleiters.
- Schutzart IP54 frontseitig: Schützt das Bedienelement vor Staub und Spritzwasser.
- Absperrbare Front: Mit bis zu drei Vorhängeschlössern gegen unbefugtes Wiedereinschalten sicherbar.
- Hohe Schaltleistung: Geeignet für AC-23A Anwendungen mit bis zu 22kW bei 400V.
- Erweiterbar: Flexibles Nachrüsten von bis zu zwei Hilfskontakten (INSHK001–) möglich.
Anwendungsbereiche
- Sicherheitsabschaltung in industriellen Verteilern und Schaltschränken.
- Hauptschalter für Maschinen und Anlagen gemäß Sicherheitsvorgaben.
- Reparaturschalter zur spannungsfreien Wartung von elektrischen Verbrauchern.
- Not-Aus-Einrichtung zur sofortigen Trennung der Energiezufuhr bei Gefahrensituationen.
Technische Details
| EAN | 9004840983982 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 63A; AC-22A – 690V – 63A; AC-23A – 230V – 38A; AC-23A – 400V – 41A; AC-23A – 690V – 21A; AC-3 – 230V – 38A; AC-3 – 400V – 36A; AC-3 – 690V – 17A |
| VE | 10Stk |
| BEST. NR. | INSA2463 |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 15Hp; 3x480VAC – 25Hp; 3x600VAC – 30Hp; 1x120VAC – 3Hp; 1x240VAC – 10Hp |
| Schutzart | IP54 (Front), IP20 (Anschlüsse) |
| Nennstrom | 63A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Konventioneller thermischer Strom Ith | 63A |
| Montage | Bodeneinbau |
| HLief-Artikel Nummer | NLO63/4V/Z33/45 |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Thermischer Bemessungsdauerstrom Ith | 63A |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 11kW; AC-23A – 400V – 22kW; AC-23A – 690V – 18,5kW; AC-3 – 230V – 11kW; AC-3 – 400V – 18,5kW; AC-3 – 690V – 15kW |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Nettogewicht | 0,35kg/Stk |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Verlustleistung pro Pol | 3,60W |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Verlustleistung | 3,60W |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| LxBxH mm | 304x49x48 |
| Optionales Zubehör | INSHK001– |
| Kurzschlussschutz max. Schmelzsicherung | 63 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSA2463– | EAN: 9004840983982 | Hersteller-Art.-Nr.: NLO63/4V/Z33/45
Downloads
| INSA2463– INSA2463– INSA2463– INSA2463– |
| Maßbild INSA2463– Bohrbild INSA2463– |
| Schaltbild INSA2463– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 4-polig, Bodeneinbau, 63A |
| Montageanleitung INSA Bodeneinbau Schalter Montageanleitung INSHK Hilfskontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Welche Hilfskontakte sind für den Schrack INSA2463– kompatibel?
Für diesen Schalter können Sie bis zu zwei Hilfskontakte des Typs INSHK001– nachrüsten. Diese lassen sich jeweils links oder rechts am Hauptkontakt aufclipsen.
Kann der 63A Not-Aus Schalter gegen Wiedereinschalten gesichert werden?
Ja, der Schalter ist mit einem Vorhängeschloss absperrbar. Es können bis zu drei Bügelschlösser mit einem Durchmesser von 4 bis 8 Millimeter angebracht werden.
Welcher Anschlussquerschnitt ist bei der Verdrahtung zulässig?
Der Hauptschalter unterstützt für feindrähtige Leitungen mit Adernendhülse sowie für mehrdrätige und eindrähtige Leitungen einen Anschlussquerschnitt von 2,5 bis 16 Quadratmillimeter.
Ist der Schrack Schalter für die Montage am Boden geeignet?
Ja, dieses Modell ist speziell für den Bodeneinbau konzipiert. Bitte beachten Sie hierbei das entsprechende Bohrbild und die Einbautiefe von 307 Millimetern.
