Description
Über dieses Produkt

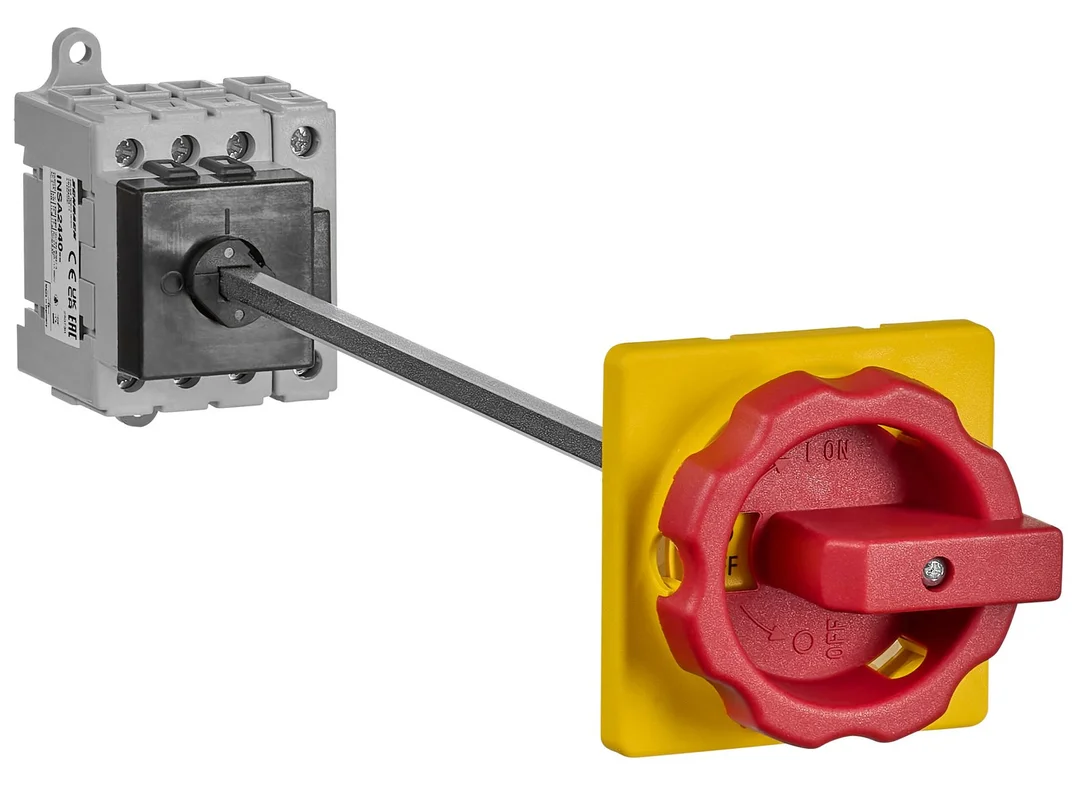

Der Schrack Not-Aus Hauptschalter 4-polig ist für den Bodeneinbau konzipiert und bietet einen Nennstrom von 40A. Das Gerät verfügt über eine Schutzart von IP54 an der Front sowie IP20 an den Anschlüssen bei Abmessungen von 304x49x48 mm. Mit einer Bemessungsisolationsspannung von 690V und einer mechanischen Lebensdauer von 100.000 Schaltspielen gewährleistet der Schalter einen zuverlässigen Betrieb. Der Anschluss erfolgt über einen Querschnitt von 2,5-16mm², wobei die Absicherung mit bis zu 3 Schlössern möglich ist. Einsatz findet dieses Bauteil in industriellen Steuerungen und Verteilersystemen, bei denen eine sichere Trennung der Stromversorgung erforderlich ist. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im TELA Online-Shop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 40A — geeignet für anspruchsvolle Lastschaltungen
- Schutzart: IP54 (Front) — wirksamer Schutz gegen Staub und Spritzwasser
- Pole: 4-polige Ausführung — ermöglicht die sichere Unterbrechung aller Phasen und des Neutralleiters
- Absperrbarkeit: Mit 3 Schlössern möglich — erhöht die Sicherheit bei Wartungsarbeiten
- Anschlussquerschnitt: 2,5-16mm² — flexibler Anschluss für unterschiedliche Leitungstypen
Anwendungsbereiche
- Sicherheitsabschaltung in Schaltschränken und Anlagensteuerungen
- Hauptschalterfunktion für Maschinen und Betriebsmittel
- Manuelle Not-Aus-Betätigung in der Gebäudetechnik
Technische Details
| EAN | 9004840983975 |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 10Hp; 3x480VAC – 20Hp; 3x600VAC – 22Hp; 1x120VAC – 2Hp; 1x240VAC – 4Hp |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| VE | 10Stk |
| Verlustleistung pro Pol | 2,40W |
| Thermischer Bemessungsdauerstrom Ith | 40A |
| Gemäß UL508 / CSA | ## |
| Verlustleistung | 2,40W |
| Anschluss | ## |
| Schutzart | IP54 (Front), IP20 (Anschlüsse) |
| Nennstrom | 40A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Montage | Bodeneinbau |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 40A; AC-22A – 690V – 40A; AC-23A – 230V – 27A; AC-23A – 400V – 29A; AC-23A – 690V – 17A; AC-3 – 230V – 27A; AC-3 – 400V – 22A; AC-3 – 690V – 13A |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| BEST. NR. | INSA2440 |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 7,5kW; AC-23A – 400V – 15kW; AC-23A – 690V – 15kW; AC-3 – 230V – 7,5kW; AC-3 – 400V – 11,5kW; AC-3 – 690V – 11,5kW |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Konventioneller thermischer Strom Ith | 40A |
| Nettogewicht | 0,35kg/Stk |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 690V |
| HLief-Artikel Nummer | NLO40/4V/Z33/45 |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| LxBxH mm | 304x49x48 |
| Optionales Zubehör | INSHK001– |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSA2440– | EAN: 9004840983975 | Hersteller-Art.-Nr.: NLO40/4V/Z33/45
Downloads
| INSA2440– Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 40A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 40A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 40A |
| Maßbild INSA2440– Bohrbild INSA2440– |
| Schaltbild INSA2440– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 4-polig, Bodeneinbau, 40A |
| Montageanleitung INSA Bodeneinbau Schalter Montageanleitung INSHK Hilfskontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann man den Schrack Not-Aus Hauptschalter 40A absperren?
Ja, der Hauptschalter ist für die Absperrung mit bis zu drei Vorhängeschlössern ausgelegt. Die Bügelschlossdurchmesser können dabei zwischen 4 und 8 mm betragen, um ein unbefugtes Einschalten zu verhindern.
Welche Hilfskontakte können am INSA2440 Schalter nachgerüstet werden?
Es können maximal zwei Hilfskontakte vom Typ INSHK001– an den Hauptkontakt montiert werden. Diese lassen sich links und rechts am Gehäuse aufschnappen, wobei eine Konfiguration von bis zu 2 Öffnern oder 2 Schließern möglich ist.
Eignet sich der Schalter für eine 4-polige Trennung?
Ja, der INSA2440 ist ein 4-poliger Not-Aus Hauptschalter. Er ermöglicht somit die zuverlässige allpolige Trennung inklusive des Neutralleiters in entsprechenden industriellen Anwendungen.
Wie groß ist die Einbautiefe des Schalters?
Die Einbautiefe von der Hutschiene bis zum Frontpanel beträgt bei Standard-Wellenlänge 307 mm. Detaillierte Maßangaben für die Montage entnehmen Sie bitte dem bereitgestellten Maßbild in den Downloads.
