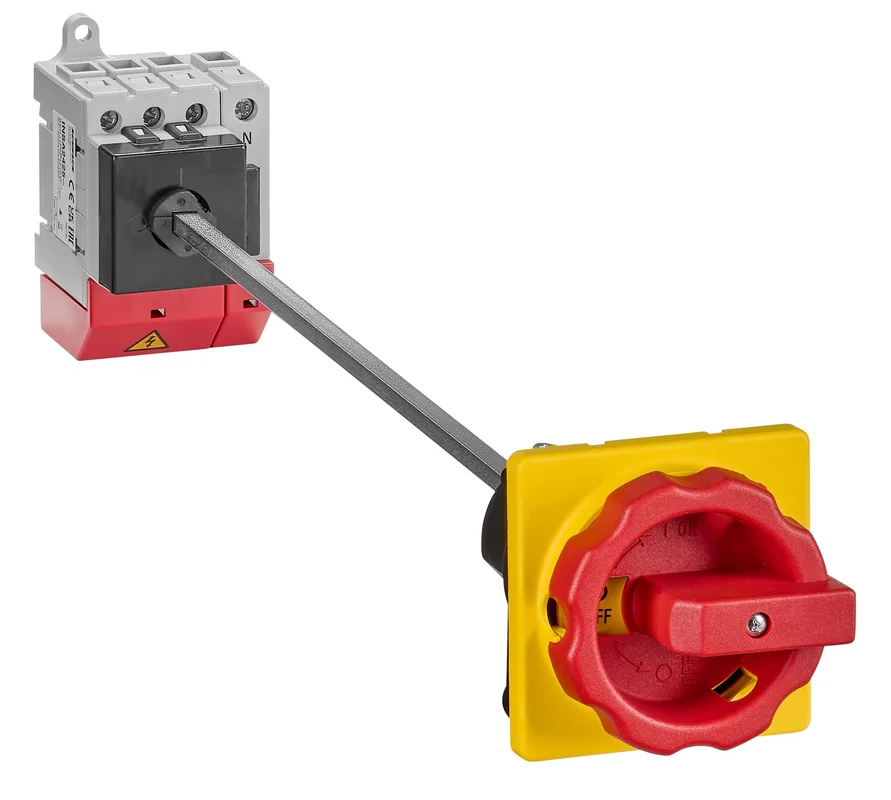

Der Schrack Not-Aus Hauptschalter 4-polig (Modell INSA2425–) ermöglicht als Ausführung für den Bodeneinbau eine zuverlässige Abschaltung von elektrischen Anlagen bei einem Nennstrom von 25A. Das Gerät bietet eine Schutzart von IP54 an der Front sowie IP20 an den Anschlüssen und verfügt über ein Gehäuse in rot-gelber Signalfarbe. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen und einer Bemessungsisolationsspannung von 690V ist dieser Schalter auf langlebige industrielle Anwendungen ausgelegt. Das Gerät lässt sich mit bis zu drei Vorhängeschlössern gegen unbefugtes Wiedereinschalten absperren. Dieser Artikel ist bei TELA innerhalb von 1 bis 3 Werktagen versandbereit. Den Not-Aus Hauptschalter 25A können Sie hier bei TELA online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht die sichere Unterbrechung aller Phasen sowie des Neutralleiters.
- Schutzart IP54 frontseitig: Schützt das Bedienelement vor Staub und Spritzwasser.
- Absperrbare Ausführung: Kann mit bis zu 3 Schlössern gesichert werden, um Wartungsarbeiten abzusichern.
- Erweiterbare Konfiguration: Unterstützt die Montage von bis zu 2 Hilfskontakten (Typ INSHK001–).
- Kompakte Bauweise: Abmessungen von 304x49x48 mm ermöglichen eine effiziente Installation im Gehäuse.
Anwendungsbereiche
- Abschaltung von Maschinensteuerungen in Fertigungsanlagen.
- Sicherheitsabschaltung von Motoren und Antrieben im gewerblichen Bereich.
- Reparaturschalter für elektrische Anlagen in der Gebäudetechnik.
- Hauptschalter für Schaltanlagen bei Bodeneinbau-Montage.
Technische Details
| EAN | 9004840983951 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 4kW; AC-23A – 400V – 9kW; AC-23A – 690V – 9kW; AC-3 – 230V – 4kW; AC-3 – 400V – 7,5kW; AC-3 – 690V – 7,5kW |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Schutzart | IP54 (Front), IP20 (Anschlüsse) |
| Verlustleistung | 0,90W |
| Nennstrom | 25A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Thermischer Bemessungsdauerstrom Ith | 25A |
| Montage | Bodeneinbau |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | NLO25/4V/Z33/45 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Verlustleistung pro Pol | 0,90W |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Nettogewicht | 0,35kg/Stk |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| BEST. NR. | INSA2425 |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 25A; AC-22A – 690V – 25A; AC-23A – 230V – 11A; AC-23A – 400V – 19A; AC-23A – 690V – 11A; AC-3 – 230V – 15A; AC-3 – 400V – 16A; AC-3 – 690V – 9,5A |
| Konventioneller thermischer Strom Ith | 25A |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Wirkleistung | 3x120VAC – 3Hp; 3x240VAC – 7,5Hp; 3x480VAC – 10Hp; 3x600VAC – 15Hp; 1x120VAC – 2Hp; 1x240VAC – 3Hp |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| LxBxH mm | 304x49x48 |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSA2425– | EAN: 9004840983951 | Hersteller-Art.-Nr.: NLO25/4V/Z33/45
Downloads
| INSA2425– Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A Foto: Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A |
| Maßbild INSA2425– Bohrbild INSA2425– |
| Schaltbild INSA2425– |
| 3D-Daten (.stp): Not-Aus Hauptschalter 4-polig, Bodeneinbau, 25A |
| Montageanleitung INSA Bodeneinbau Schalter Montageanleitung INSHK Hilfskontakte |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Kann der Schrack 25A Not-Aus Schalter gegen Wiedereinschalten gesichert werden?
Ja, der Schalter ist für die Absperrung mit bis zu drei Vorhängeschlössern ausgelegt. Die Bügelschlossdurchmesser können dabei zwischen 4 und 8 mm betragen, um eine sichere Trennung bei Wartungsarbeiten zu gewährleisten.
Wie viele Hilfskontakte können an dem 4-poligen Hauptschalter nachgerüstet werden?
Es können maximal 2 Hilfskontakte vom Typ INSHK001– montiert werden. Diese lassen sich flexibel links oder rechts am Hauptkontakt aufschnappen, um die Schaltfunktion zu erweitern.
Welche Anschlussquerschnitte sind für diesen Bodeneinbau-Hauptschalter zulässig?
Der Schalter unterstützt Anschlussquerschnitte von 2,5 bis 16 mm². Dies gilt sowohl für eindrähtige, mehrdrätige als auch für feindrähtige Leiter mit Aderendhülse.
Was bedeutet die Schutzart IP54 bei diesem Schrack Hauptschalter?
Die Schutzart IP54 bezieht sich auf die Front des Schalters im eingebauten Zustand. Sie bietet einen Schutz gegen Staub in schädigender Menge sowie Schutz gegen allseitiges Spritzwasser.
