Über dieses Produkt

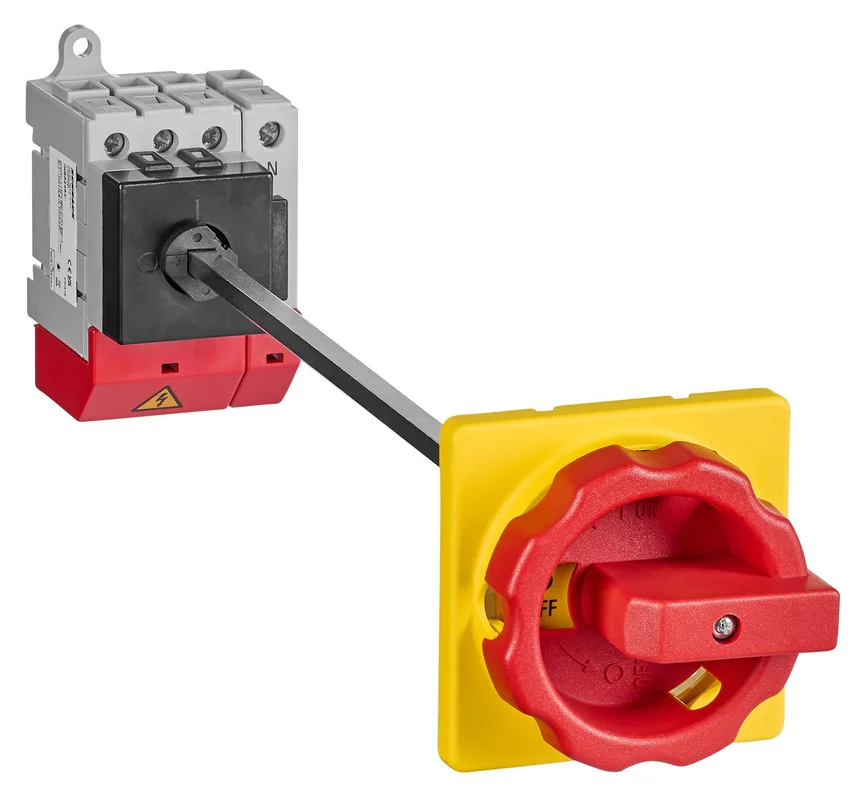

Der Not-Aus Hauptschalter 4-polig von Schrack für den Bodeneinbau ist ein robuster 20A Schalter zur sicheren Unterbrechung von Stromkreisen. Mit einer Einbautiefe von 307 mm und einer Schutzart von IP54 an der Front sowie IP20 an den Anschlüssen gewährleistet er eine zuverlässige Handhabung. Das Gerät ist für einen Anschlussquerschnitt von 2,5-16 mm² ausgelegt und verfügt über eine mechanische Lebensdauer von 100.000 Schaltspielen. Das 4-polige System in rot-gelber Ausführung ist für die Absicherung durch bis zu drei Vorhängeschlösser vorbereitet. Er findet seinen Einsatzbereich primär in der industriellen Anlagensteuerung und bei Wartungsarbeiten an Maschinen. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP54 frontseitig: Schützt das Bedienfeld effektiv gegen Staub und Spritzwasser.
- Absperrbare Ausführung: Kann mit drei Schlössern gegen unbefugtes Wiedereinschalten gesichert werden.
- 4-polige Schaltleistung: Ausgelegt für AC-23A bis zu 7,5 kW bei 400V.
- Erweiterbarkeit: Optionale Montage von bis zu zwei Hilfskontakten (INSHK001–) möglich.
Anwendungsbereiche
- Sichere Trennung von elektrischen Antrieben und Maschinen während Wartungsprozessen.
- Not-Aus-Funktion in industriellen Schaltanlagen und Verteilungen.
- Integration in Bodeneinbau-Systeme zur manuellen Lasttrennung.
Technische Details
| EAN | 9004840983944 |
| Bemessungsisolationsspannung [Ui] | 690V |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Schutzart | IP54 (Front), IP20 (Anschlüsse) |
| Verlustleistung pro Pol | 0,40W |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 3kW; AC-23A – 400V – 7,5kW; AC-23A – 690V – 7,5kW; AC-3 – 230V – 3kW; AC-3 – 400V – 5,5kW; AC-3 – 690V – 5,5kW |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Wirkleistung | 3x120VAC – 1Hp; 3x240VAC – 3Hp; 3x480VAC – 7,5Hp; 3x600VAC – 10Hp; 1x120VAC – 0,5Hp; 1x240VAC – 1,5Hp |
| Montage | Bodeneinbau |
| Anzugsdrehmoment | 3Nm |
| BEST. NR. | INSA2420 |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 20A; AC-22A – 690V – 20A; AC-23A – 230V – 11A; AC-23A – 400V – 16A; AC-23A – 690V – 9A; AC-3 – 230V – 11A; AC-3 – 400V – 7A; AC-3 – 690V – 7A |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 0,80W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Konventioneller thermischer Strom Ith | 20A |
| Thermischer Bemessungsdauerstrom Ith | 20A |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Nettogewicht | 0,35kg/Stk |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| HLief-Artikel Nummer | NLO20/4V/Z33/45 |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nachrüstkontakte | ## |
| Absperrbar | Mit 3 Schlössern mit je 4-8mm Bügelschlossdurchmesser |
| LxBxH mm | 304x49x48 |
| Nennstrom | 20A |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: INSA2420– | EAN: 9004840983944 | Hersteller-Art.-Nr.: NLO20/4V/Z33/45
Downloads
INSA2420–
Maßbild INSA2420–
Bohrbild INSA2420–
Schaltbild INSA2420–
3D-Daten (.stp): Not-Aus Hauptschalter 4-polig, Bodeneinbau, 20A
Montageanleitung INSA Bodeneinbau Schalter
Montageanleitung INSHK Hilfskontakte
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Hauptschalter, Ausschalter
Häufig gestellte Fragen
Wie viele Hilfskontakte können am INSA2420– nachgerüstet werden?
Sie können maximal zwei Hilfskontakte des Typs INSHK001– am Hauptschalter nachrüsten. Dabei wird jeweils ein Kontakt links und einer rechts vom Hauptkontakt aufgeschnappt.
Welche Vorhängeschlösser sind für diesen Not-Aus Schalter geeignet?
Der Schalter ist für die Verwendung von bis zu drei Schlössern ausgelegt. Der zulässige Bügelschlossdurchmesser beträgt dabei zwischen 4 und 8 mm.
Welcher Leitungsquerschnitt ist für den Anschluss zulässig?
Der Anschlussbereich für den Schalter erlaubt Querschnitte von 2,5 mm² bis 16 mm². Dies gilt sowohl für ein- und mehrdrähtige Leiter als auch für feindrähtige Leiter mit Adernendhülse.
Ist der Schalter für den Einsatz im Außenbereich geeignet?
Der Schalter besitzt frontseitig die Schutzart IP54, was einen Schutz gegen Spritzwasser bietet. Die Anschlüsse selbst verfügen über die Schutzart IP20 und sollten daher in einem entsprechenden Gehäuse oder Verteiler installiert werden.
