Description
Über dieses Produkt

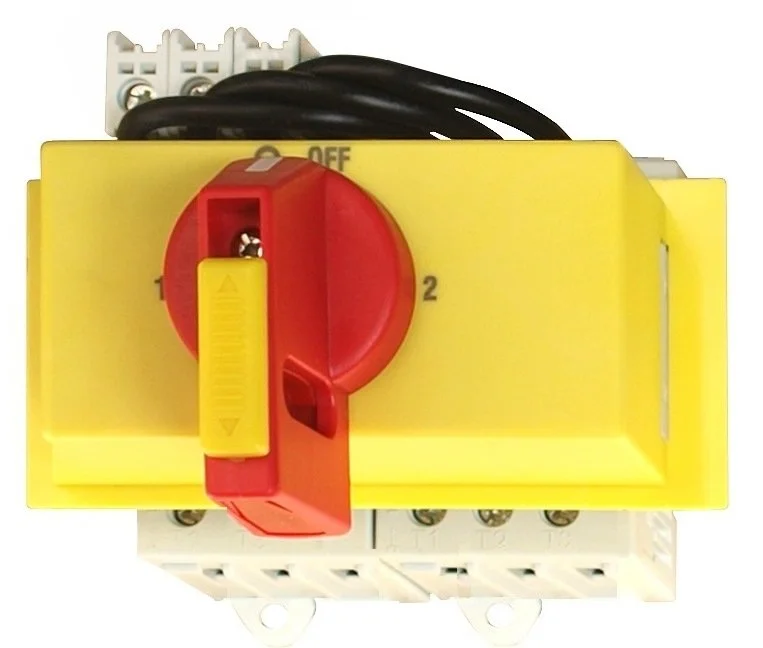

Der Schrack Not-Aus Umschalter 1-0-2, 3-polig ist ein leistungsfähiger Reiheneinbau-Schalter mit 40A Nennstrom und absperrbarer Funktion. Dieser Not-Aus Umschalter der Serie B verfügt über eine Schaltleistung von 16kW und ist für den Einsatz in Verteilern konzipiert. Mit seinen kompakten Maßen von 96x74x64 mm lässt er sich platzsparend montieren und bietet durch die rot-gelbe Farbgebung eine klare Signalwirkung. Das Gerät eignet sich für die manuelle Netzumschaltung sowie als Hauptschalter in Schaltanlagen und für Notstrom-Installationen. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA, Ihrem Fachshop für Elektrotechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 40A: Ausgelegt für hohe elektrische Lasten in industriellen und privaten Anwendungen.
- Schaltstellung 1-0-2: Ermöglicht eine präzise Netzumschaltung zwischen zwei Quellen oder das sichere Trennen.
- Absperrbar: Erhöhte Sicherheit bei Wartungsarbeiten durch Schutz vor unbefugtem Einschalten.
- Reiheneinbau: Schnelle und einfache Montage auf der Hutschiene im Schaltschrank.
Anwendungsbereiche
- Manuelle Netzumschaltung bei Notstromversorgung und Blackout-Vorsorge.
- Sicherer Trennschalter für die manuelle Steuerung der Stromzufuhr.
- Einsatz als Hauptschalter für Maschinen und Anlagen zur Not-Aus-Abschaltung.
- Installation in Unterverteilern für eine strukturierte Energieversorgung.
Technische Details
| EAN | 9004840555677 |
| Verlustleistung | 4,38W |
| HLief-Artikel Nummer | LTS40 SMAHN1 U3 |
| VE | 20Stk |
| Montage | Reiheneinbau |
| Nennstrom | 40A |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| LxTxH mm | 96x74x64 |
| Optionales Zubehör | IN809001–; IN809004–; IN809012–; |
| Type Nr. | LTS40 SMAHN1 U3 |
| Farbe | rot-gelb |
| Ausführung | Not-Aus Umschalter |
| BEST. NR. | IN8R5325 |
| Schaltleistung | 16kW |
| Serie | B |
| Nettogewicht | 0,29kg/Stk |
| CAD-Symbol | Q |
| Vorteilscode CH | 5677-0060-08 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN8R5325– | EAN: 9004840555677 | Hersteller-Art.-Nr.: LTS40 SMAHN1 U3
Downloads
| Foto: Not-Aus Umschalter 1-0-2, 3-polig Reiheneinb. 40A,absperrbar |
| Maßbild: Not-Aus Umschalter 1-0-2, 3-polig Reiheneinb. 40A,absperrbar |
| CAD Zeichnung: Not-Aus Umschalter 1-0-2, 3-polig Reiheneinb. 40A,absperrbar |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Not-Aus Umschalter 1-0-2, 3-polig Reiheneinb. 40A,absperrbar |
| Datenblatt: Not-Aus Umschalter 1-0-2, 3-polig Reiheneinb. 40A,absperrbar |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Notstromumschalter, Notversorgungsschalter, Blackout, Notumschalter, Netzumschalter, Autarkie
Häufig gestellte Fragen
Kann der 40A Not-Aus Schalter für eine Netzumschaltung bei Blackout verwendet werden?
Ja, der 3-polige Not-Aus Umschalter mit der Schaltstellung 1-0-2 eignet sich hervorragend als Netzumschalter. Er ermöglicht es, bei einem Stromausfall oder zur Autarkie-Vorsorge manuell zwischen der Hauptstromversorgung und einem Notstromaggregat umzuschalten.
Was bedeutet die 3-polige Ausführung bei diesem Netzumschalter?
Die 3-polige Ausführung bedeutet, dass drei Phasen gleichzeitig geschaltet werden. Dies ist der Standard für den Betrieb von Drehstromverbrauchern und die sichere Trennung oder Umschaltung von 3-phasigen Netzanschlüssen.
Ist der Schrack Schalter für die Montage im Verteiler geeignet?
Absolut, der Schalter ist spezifisch für den Reiheneinbau konzipiert. Dank der kompakten Bauform lässt er sich problemlos auf einer Standard-Hutschiene in Ihrem Schaltschrank oder Unterverteiler installieren.
Warum ist die Absperrbarkeit des Schalters wichtig?
Die Absperrfunktion ist eine essenzielle Sicherheitsmaßnahme bei Wartungs- oder Reparaturarbeiten. Durch ein Vorhängeschloss kann der Umschalter in der Nullstellung blockiert werden, wodurch ein versehentliches oder unbefugtes Wiedereinschalten der Anlage zuverlässig verhindert wird.
