Description
Über dieses Produkt

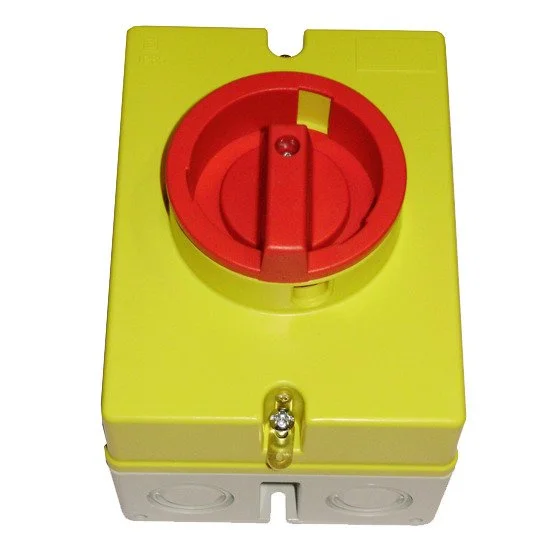

Der Schrack Not-Aus Reparaturschalter 4-polig ist ein robustes Schaltgerät mit 40A Nennstrom und 15kW Schaltleistung, das sich durch seine IP65-Schutzklasse für den Einsatz in anspruchsvollen Umgebungen auszeichnet. Dieses Modell aus der Serie B ist zur Aufbaumontage vorgesehen und bietet durch die absperrbare Ausführung in Rot-Gelb hohe Sicherheit bei Wartungsarbeiten. Mit einem zulässigen Temperaturbereich von -40°C bis 50°C arbeitet der Schalter zuverlässig in unterschiedlichsten Industrieumgebungen. Die Installation erfolgt als Reparaturschalter direkt in elektrischen Anlagen, um Stromkreise bei Instandsetzungen sicher zu trennen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung im TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht die allpolige Trennung von Drehstromverbrauchern.
- IP65 Schutzart: Sicherer Schutz gegen Strahlwasser und Staub für den Innen- und Außenbereich.
- Absperrbare Schaltstellung: Verhindert unbefugtes Einschalten während Reparatur- oder Wartungsvorgängen.
- Breiter Temperaturbereich: Einsatzfähig von -40°C bis +50°C für industrielle Anwendungen.
- Aufbaumontage: Direkte Befestigung an Maschinengehäusen oder Wänden möglich.
Anwendungsbereiche
- Sichere Freischaltung von Industriemaschinen und Motoren bei Wartungen.
- Hauptschalterfunktion in Schaltschränken und Energieverteilungen.
- Not-Aus-Einrichtung in Fertigungslinien zur schnellen Stromunterbrechung.
- Manuelle Trennung von elektrischen Betriebsmitteln in Werkstätten.
Technische Details
| EAN | 9004840459791 |
| VE | 21Stk |
| Montage | Aufbaumontage |
| Ausführung | Not-Aus Reparaturschalter |
| Max. Umgebungstemperatur | 50°C |
| Nennstrom | 40A |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Optionales Zubehör | IN809001–; IN809015–; IN809016– |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 5,85W |
| Nettogewicht | 0,33kg/Stk |
| Type Nr. | LTS40 PFHN4 A4 |
| Farbe | rot-gelb |
| Schaltleistung | 16kW |
| Serie | B |
| HLief-Artikel Nummer | LTS40 PFHN4 A4 |
| BEST. NR. | IN8P2435 |
| CAD-Symbol | Q |
| Pole | 4 |
| Vorteilscode CH | 9791-0051-44 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN8P2435– | EAN: 9004840459791 | Hersteller-Art.-Nr.: LTS40 PFHN4 A4
Downloads
| Foto: Not-Aus Reparaturschalter 4-polig, 40A, 15kW, IP65, absperrb |
| Maßbild: Not-Aus Reparaturschalter 4-polig, 40A, 15kW, IP65, absperrb |
| CAD Zeichnung: Not-Aus Reparaturschalter 4-polig, 40A, 15kW, IP65, absperrb |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Not-Aus Reparaturschalter 4-polig, 40A, 15kW, IP65, absperrb |
| Datenblatt: Not-Aus Reparaturschalter 4-polig, 40A, 15kW, IP65, absperrb |
| 3D-Daten (.stp): Not-Aus Reparaturschalter 4-polig, 40A, 15kW, IP65, absperrb |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, NA, Not-Aus, Rep., Schalter, Reparaturschalter
Häufig gestellte Fragen
Warum ist der Schrack Reparaturschalter 4-polig ausgelegt?
Die 4-polige Ausführung des Schrack LTS40 PFHN4 A4 ermöglicht die gleichzeitige Trennung von drei Außenleitern sowie des Neutralleiters. Dies ist bei vielen industriellen Anlagen zwingend erforderlich, um eine vollständige galvanische Trennung des Stromkreises bei Reparaturen zu gewährleisten.
Kann dieser Not-Aus-Schalter im Außenbereich montiert werden?
Ja, aufgrund der Schutzklasse IP65 ist der Schalter staubdicht und gegen Strahlwasser aus einem beliebigen Winkel geschützt. Dadurch eignet sich das Gehäuse problemlos für eine Aufbaumontage im Außenbereich oder in feuchten Industrieumgebungen.
Ist der Not-Aus-Schalter absperrbar?
Ja, der Schalter ist absperrbar konzipiert. Dies ermöglicht es Technikern, den Schalter während der Wartung mit einem Vorhängeschloss in der AUS-Stellung zu sichern, um ein versehentliches Wiedereinschalten der Anlage auszuschließen.
Wie hoch ist die Schaltleistung des Schalters?
Der Schrack Not-Aus Reparaturschalter besitzt eine Schaltleistung von 16kW. Er ist für einen Nennstrom von 40A ausgelegt und somit für die gängigen Anforderungen in der industriellen Energie- und Haustechnik dimensioniert.
