Über dieses Produkt

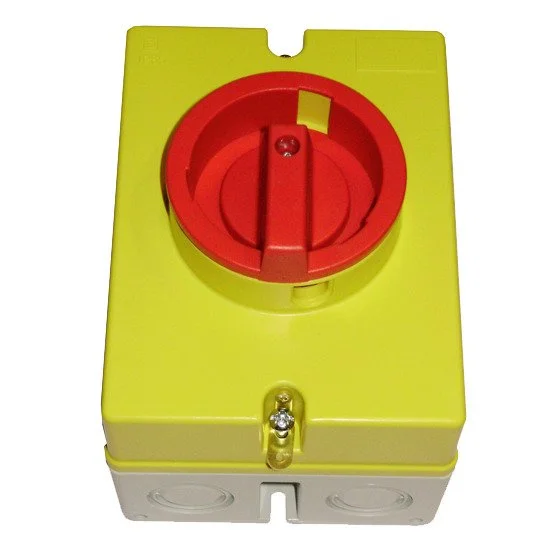

Der Schrack Not-Aus Reparaturschalter LTS20 PFHN4 A4 ist ein 4-poliger Schalter für die sichere Unterbrechung von Stromkreisen. Mit einer Schaltleistung von 7,50 kW und einem Nennstrom von 20 A ist dieses Modell für die Aufbaumontage konzipiert. Das rot-gelbe Gehäuse erfüllt die Schutzklasse IP65 und ist gegen unbefugtes Einschalten absperrbar. Durch die robuste Bauweise findet das Gerät Anwendung bei Wartungsarbeiten oder als Trennvorrichtung in industriellen Anlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP65: Schutz gegen Strahlwasser und staubdichte Ausführung für den Einsatz in anspruchsvollen Umgebungen.
- 4-polige Ausführung: Ermöglicht die allpolige Trennung inklusive Neutralleiter bei einem Nennstrom von 20 A.
- Absperrbares Design: Sicherheit durch die Möglichkeit, den Schalter in der Aus-Stellung mit einem Vorhängeschloss zu sichern.
- Temperaturbeständigkeit: Einsatzbereich von -40 °C bis +50 °C für flexible Installationsmöglichkeiten.
Anwendungsbereiche
- Sichere Freischaltung von elektrischen Antrieben bei Reparatur- und Wartungsarbeiten.
- Not-Aus-Einrichtung in industriellen Fertigungsanlagen und Maschinensteuerungen.
- Hauptschalter für ortsfeste Verbraucher in der Gebäudeinstallation.
Technische Details
| EAN | 9004840459777 |
| VE | 21Stk |
| Montage | Aufbaumontage |
| Ausführung | Not-Aus Reparaturschalter |
| Max. Umgebungstemperatur | 50°C |
| BEST. NR. | IN8P2432 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| HLief-Artikel Nummer | LTS20 PFHN4 A4 |
| Hersteller | Schrack |
| Optionales Zubehör | IN809001–; IN809015–; IN809016– |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 0,33kg/Stk |
| Farbe | rot-gelb |
| Serie | B |
| Type Nr. | LTS20 PFHN4 A4 |
| CAD-Symbol | Q |
| Pole | 4 |
| Verlustleistung | 1,46W |
| Vorteilscode CH | 9777-0030-72 |
| Nennstrom | 20A |
| Schaltleistung | 7,50kW |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN8P2432– | EAN: 9004840459777 | Hersteller-Art.-Nr.: LTS20 PFHN4 A4
Downloads
| Foto: Not-Aus Reparaturschalter 4-polig, 20A, 5,5kW, IP65,absperrb |
| Maßbild: Not-Aus Reparaturschalter 4-polig, 20A, 5,5kW, IP65,absperrb |
| CAD Zeichnung: Not-Aus Reparaturschalter 4-polig, 20A, 5,5kW, IP65,absperrb |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Not-Aus Reparaturschalter 4-polig, 20A, 5,5kW, IP65,absperrb |
| Datenblatt: Not-Aus Reparaturschalter 4-polig, 20A, 5,5kW, IP65,absperrb |
| 3D-Daten (.stp): Not-Aus Reparaturschalter 4-polig, 20A, 5,5kW, IP65,absperrb |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, NA, Not-Aus, Rep., Schalter, Reparaturschalter
Häufig gestellte Fragen
Ist der 4-polige Schalter für den Außenbereich geeignet?
Dank der Schutzart IP65 ist der Schrack Reparaturschalter gegen das Eindringen von Staub und Strahlwasser aus beliebiger Richtung geschützt. Damit ist er ideal für den Einsatz in geschützten Außenbereichen oder feuchten Innenräumen geeignet.
Kann der Schalter gegen unbefugtes Einschalten gesichert werden?
Ja, der Not-Aus Reparaturschalter verfügt über eine absperrbare Funktion. Dies ermöglicht es, den Schalter während Wartungsarbeiten mit einem Vorhängeschloss in der Nullstellung zu verriegeln und so Unfälle durch versehentliches Wiedereinschalten zu verhindern.
Welche Montageart wird für diesen Schrack Hauptschalter benötigt?
Dieser Schalter ist für die Aufbaumontage vorgesehen. Er lässt sich direkt auf einer ebenen Fläche, wie etwa einer Maschinenwand oder einem Verteilergehäuse, einfach und sicher befestigen.
Was bedeutet die 4-polige Ausführung bei diesem Reparaturschalter?
Die 4-polige Bauweise ermöglicht es, neben den drei Außenleitern (L1, L2, L3) auch den Neutralleiter (N) sicher zu trennen. Dies ist insbesondere in industriellen Anlagen erforderlich, in denen eine allpolige Netztrennung für Servicearbeiten vorgeschrieben ist.
