Description
Über dieses Produkt

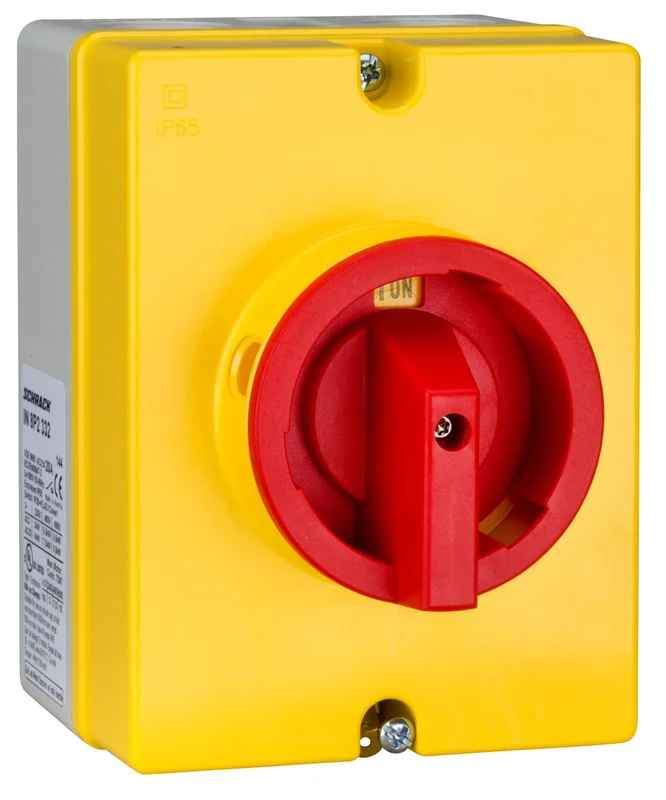

Der Schrack Not-Aus Reparaturschalter 3-polig ist ein isolierstoffgekapselter Sicherheitsschalter mit 20A Nennstrom und einer Schaltleistung von 7,50kW. Das Gerät ist für die Aufbaumontage konzipiert, bietet die Schutzklasse IP65 und ist durch seine rot-gelbe Ausführung als Not-Aus-Einrichtung sofort erkennbar. Mit einem Gehäusemaß von 111x103x140 mm und einer Betriebstemperatur von -40°C bis 50°C ist dieser Schalter für industrielle Umgebungen geeignet. Dieser Reparaturschalter ist absperrbar, um Wartungsarbeiten an elektrischen Anlagen sicher durchzuführen. Sie erhalten diesen Artikel bei TELA innerhalb einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schaltleistung: 7,50kW bei 20A Nennstrom für den sicheren Betrieb angeschlossener Lasten.
- Schutzart IP65: Schutz gegen Strahlwasser und Staub für den Einsatz unter anspruchsvollen Bedingungen.
- Absperrbare Ausführung: Ermöglicht die Sicherung gegen unbefugtes Einschalten während Reparaturarbeiten.
- Großer Temperaturbereich: Einsatzfähig zwischen -40°C und 50°C für vielseitige Montageorte.
- Kompakte Bauweise: Gehäuseabmessungen von 111x103x140 mm erlauben die Montage auch bei begrenztem Platzangebot.
Anwendungsbereiche
- Abschalten von Motoren bei Wartungs- und Reparaturarbeiten.
- Sicherheitsabschaltung in industriellen Produktionsanlagen.
- Not-Aus-Funktion für elektrische Maschinen und Anlagen.
- Einsatz in Werkstätten und technischer Gebäudeausstattung.
Technische Details
| EAN | 9004840276619 |
| VE | 21Stk |
| Montage | Aufbaumontage |
| Ausführung | Not-Aus Reparaturschalter |
| Verlustleistung | 1,09W |
| Max. Umgebungstemperatur | 50°C |
| BEST. NR. | IN8P2332 |
| HLief-Artikel Nummer | LTS20 PFHN4 A3 |
| Vorteilscode CH | 6619-0026-54 |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | IN809001–; IN809004– |
| LxBxH mm | 111x103x140 |
| Nettogewicht | 0,32kg/Stk |
| Farbe | rot-gelb |
| Type Nr. | LTS20 PFHN4 A3 |
| Serie | B |
| CAD-Symbol | Q |
| Nennstrom | 20A |
| Schaltleistung | 7,50kW |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN8P2332– | EAN: 9004840276619 | Hersteller-Art.-Nr.: LTS20 PFHN4 A3
Downloads
| Foto: Not-Aus Reparaturschalter 3-polig, 20A, 5,5kW, IP65,absperrb |
| Maßbild: Not-Aus Reparaturschalter 3-polig, 20A, 5,5kW, IP65,absperrb |
| CAD Zeichnung: Not-Aus Reparaturschalter 3-polig, 20A, 5,5kW, IP65,absperrb |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Not-Aus Reparaturschalter 3-polig, 20A, 5,5kW, IP65,absperrb |
| Datenblatt: Not-Aus Reparaturschalter 3-polig, 20A, 5,5kW, IP65,absperrb |
| 3D-Daten (.stp): Not-Aus Reparaturschalter 3-polig, 20A, 5,5kW, IP65,absperrb |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, NA, Not-Aus, Rep., Schalter, Reparaturschalter
Häufig gestellte Fragen
Ist der Schrack Reparaturschalter LTS20 PFHN4 A3 absperrbar?
Ja, dieser 3-polige Not-Aus Reparaturschalter verfügt über eine Vorrichtung, die es ermöglicht, den Schalter in der Aus-Stellung abzusperren. Dies ist eine Sicherheitsanforderung, um bei Reparaturarbeiten an Maschinen das unbefugte Wiedereinschalten zuverlässig zu verhindern.
Kann der 3-polige Schalter im Außenbereich montiert werden?
Dank der Schutzart IP65 ist das Gehäuse des Schalters staubdicht und gegen Strahlwasser aus einem beliebigen Winkel geschützt. Er ist damit für industrielle Umgebungen und geschützte Außenbereiche geeignet, solange die Umgebungstemperatur innerhalb des spezifizierten Bereichs von -40°C bis 50°C liegt.
Welche Schaltleistung bietet der 20A Schalter von Schrack?
Der Schrack Not-Aus Reparaturschalter der Serie B (Type LTS20 PFHN4 A3) bietet bei einem Nennstrom von 20A eine Schaltleistung von 7,50kW. Dies macht ihn zur passenden Komponente für die Stromkreisunterbrechung bei Motoren und Maschinen in der industriellen Haustechnik.
Ist das Gehäuse für eine Aufbaumontage geeignet?
Ja, dieser Schalter ist explizit für die Aufbaumontage ausgelegt. Die kompakten Abmessungen von 111x103x140 mm ermöglichen eine einfache und direkte Wandmontage in der Nähe der zu schaltenden Verbraucher.
